911 ENVELOPE GENERATOR

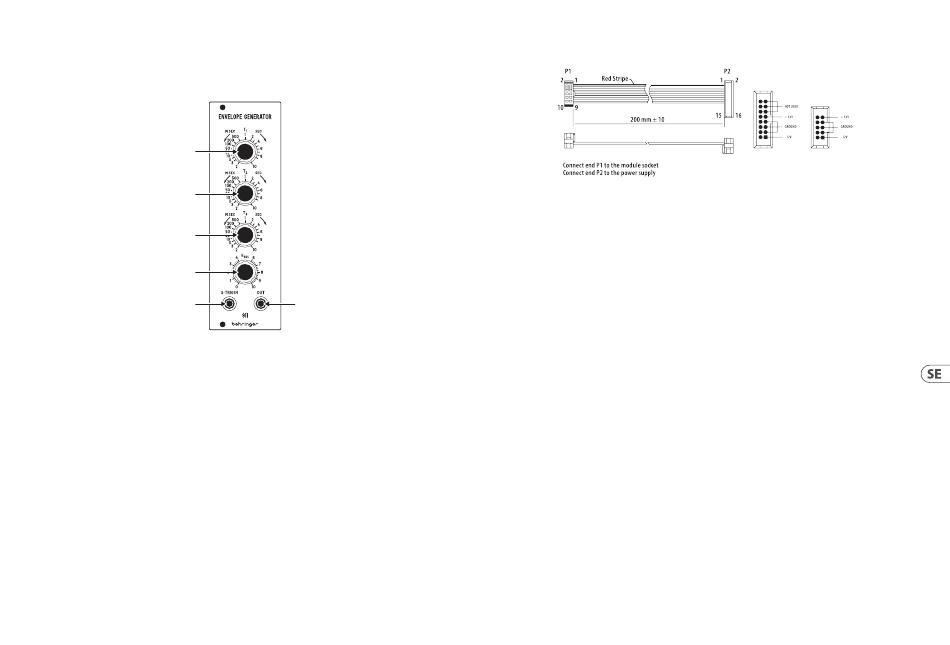

911 ENVELOPE GENERATOR Kontroller
(SE) Kontroller
(1)
(2)
(3)
(4)
(5)
1. T1 (Attack) – Kontrollerar kuvertangreppstiden från 2 ms till 10 sekunder.
2. T2 (Decay) – Kontrollerar kuvertets sönderfallstid från 2 ms till 10 sekunder.
3. T3 (Release) – Kontrollerar kuvertets frigöringstid från 2 ms till 10 sekunder.
(6)
4. E sus (Sustain) – Kontrollerar hålltid från 0 eller 10 sekunder.
5. S-TRIG IN – Anslut en extern utlösarsignal via 3,5 mm TS–kabel.
6. OUT – Skicka kuvertet till en annan modul via 3,5 mm TS–kabel.
Strömanslutning
911 levereras med den nödvändiga strömkabeln för anslutning till ett vanligt
Eurorack-nätaggregat. Följ dessa steg för att ansluta ström till modulen. Det är
lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.
1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet
eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan i
uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral.
Anslut strömkabeln före montering.
Beroende på stativhöljet kan det finnas en serie fasta hål som är åtskilda 2
hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan
glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt
positionering av modulen, men varje platta bör placeras i ungefärlig relation till
monteringshålen i din modul innan skruvarna fästs.
Quick Start Guide
ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan
på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en
flik som kommer i linje med uttaget för korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera
modulen i ett fodral och slå på strömförsörjningen.
Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger
i linje med en gängad skena eller gängad platta. Fäst skruvarna delvis för att
börja, vilket gör det möjligt att justera små positioner medan du justerar dem
alla. När den slutliga positionen har fastställts drar du åt skruvarna.
