911 ENVELOPE GENERATOR

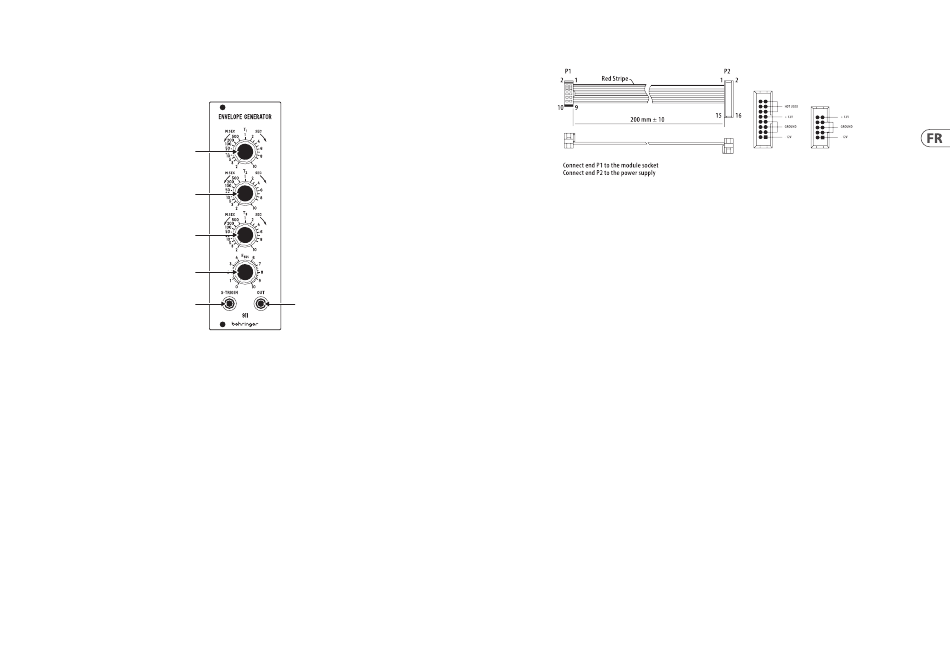

911 ENVELOPE GENERATOR Réglages
(FR) Réglages
(1)
(2)
(3)
(4)
(5)
1. T1 (Attack) – Contrôle le temps d'attaque de l'enveloppe de 2 ms à
10 secondes.
2. T2 (Decay) – Contrôle le temps de décroissance de l'enveloppe de 2 ms à
10 secondes.
3. T3 (Release) – Contrôle le temps de relâchement de l'enveloppe de 2 ms à
10 secondes.
(6)
4. E sus (Sustain) – Contrôle le temps de maintien de 0 à 10 secondes.
5. S-TRIG IN – Connectez un signal de déclenchement externe via un câble TS
de 3,5 mm.
6. OUT – Envoyez l'enveloppe à un autre module via un câble TS 3,5 mm.
Connexion Électrique
La 911 est livrée avec le câble d'alimentation requis pour la connexion à un
système d'alimentation standard Eurorack. Suivez ces étapes pour connecter
l'alimentation au module. Il est plus facile d'effectuer ces connexions avant que
le module n'ait été monté dans un boîtier en rack.
1. Mettez le bloc d'alimentation ou le boîtier de rack hors tension et débranchez
le câble d'alimentation.
2. Insérez le connecteur à 16 broches du câble d'alimentation dans la prise du
bloc d'alimentation ou du boîtier du rack. Le connecteur a une languette
Installation
Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier
Eurorack. Connectez le câble d'alimentation avant le montage.
Selon le cas de rack, il peut y avoir une série de trous fixes espacés de 2 HP sur
la longueur du cas, ou une piste qui permet aux plaques filetées individuelles
de glisser le long de la longueur du cas. Les plaques filetées à déplacement libre
permettent un positionnement précis du module, mais chaque plaque doit être
positionnée approximativement par rapport aux trous de montage de votre
module avant de fixer les vis.
Quick Start Guide
qui s'alignera avec l'espace dans la prise, il ne peut donc pas être inséré de
manière incorrecte. Si le bloc d'alimentation n'a pas de prise à clé, assurez-vous
d'orienter la broche 1 (-12 V) avec la bande rouge sur le câble.
3. Insérez le connecteur à 10 broches dans la prise à l'arrière du module.
Le connecteur a une languette qui s'alignera avec la prise pour une
orientation correcte.
4. Une fois que les deux extrémités du câble d'alimentation ont été solidement
fixées, vous pouvez monter le module dans un boîtier et allumer l'alimentation.
Maintenez le module contre les rails Eurorack de sorte que chacun des trous
de montage soit aligné avec un rail fileté ou une plaque filetée. Fixez les vis
partiellement pour commencer, ce qui permettra de petits ajustements au
positionnement pendant que vous les alignerez tous. Une fois la position finale
établie, serrez les vis.
