911 ENVELOPE GENERATOR

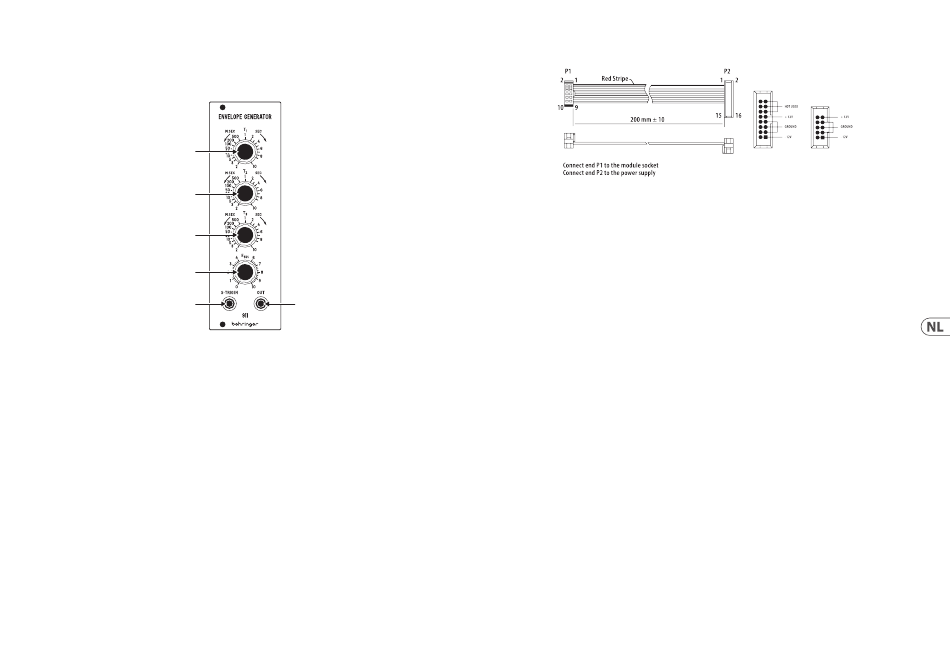

911 ENVELOPE GENERATOR Bediening
(NL) Bediening
(1)
(2)
(3)
(4)
(5)
1. T1 (Attack) – Regelt de aanvalsduur van de envelop van 2 ms tot 10 seconden.
2. T2 (Decay) – Regelt de vervaltijd van de envelop van 2 ms tot 10 seconden.
3. T3 (Release) – Regelt de vrijgavetijd van de envelop van 2 ms tot 10 seconden.
(6)
4. E sus (Sustain) – Regelt de sustain–tijd van 0 of 10 seconden.
5. S-TRIG IN – Sluit een extern triggersignaal aan via een 3,5 mm TS–kabel.
6. OUT – Stuur de envelop naar een andere module via een TS–kabel van 3,5 mm.

Stroomaansluiting

De 911 wordt geleverd met de benodigde voedingskabel voor aansluiting op
een standaard Eurorack-voedingssysteem. Volg deze stappen om de module
van stroom te voorzien. Het is gemakkelijker om deze aansluitingen te maken
voordat de module in een rekbehuizing is gemonteerd.
1. Schakel de voeding of de rekbehuizing uit en koppel de voedingskabel los.
2. Steek de 16-pins connector van de voedingskabel in de aansluiting op de
voedingseenheid of rekbehuizing. De connector heeft een lipje dat wordt
uitgelijnd met de opening in de socket, zodat deze niet verkeerd kan worden
Installatie
De benodigde schroeven worden bij de module geleverd voor montage in een
Eurorack-koffer. Sluit de voedingskabel aan voor montage.
Afhankelijk van de rackbehuizing kan er een reeks vaste gaten zijn die 2 HP uit elkaar
liggen over de lengte van de behuizing, of een rail waardoor individuele platen met
schroefdraad langs de lengte van de behuizing kunnen schuiven. De vrij bewegende
plaatjes met schroefdraad maken een nauwkeurige positionering van de module
mogelijk, maar elke plaat moet ongeveer in verhouding tot de montagegaten in uw
module worden geplaatst voordat u de schroeven bevestigt.
Quick Start Guide
geplaatst. Als de voeding geen contactdoos met sleutel heeft, zorg er dan voor
dat pen 1 (-12 V) met de rode streep op de kabel wordt georiënteerd.
3. Steek de 10-pins connector in de aansluiting aan de achterkant van de module.
De connector heeft een lipje dat uitgelijnd is met de aansluiting voor de
juiste oriëntatie.
4. Nadat beide uiteinden van de voedingskabel stevig zijn bevestigd, kunt u de
module in een hoesje monteren en de voeding inschakelen.
Houd de module tegen de Eurorack-rails zodat elk van de montagegaten is
uitgelijnd met een rail met schroefdraad of een plaat met schroefdraad. Bevestig
de schroeven halverwege om te beginnen, waardoor kleine aanpassingen aan
de positionering mogelijk zijn terwijl u ze allemaal op één lijn krijgt. Draai de
schroeven vast nadat de definitieve positie is bepaald.
