Sincro FK Bedienungs- Und Wartungsanleitung Seite 4

ISTRUZIONI PER IL MONTAG-
GIO (FORMA IM B35)
Prima del montaggio verifi-
care che le sedi coniche di
accoppiamento (sia dell'al-
ternatore che del motore)
ATTENZIONE!
siano compatibili, regolari e
ben pulite.
1) Fissare la flangia (1) al motore
(dopo averla tolta dall'alternatore).
2) Applicare il tirante (2) per il fissag-
gio assiale del rotore avvitandolo sul-
la sporgenza dell'albero motore.
3) Fissare l'alternatore completo
(statore e rotore assieme) allo scudo
usando i 4 dadi autobloccanti (3).
4) Verificare che le sedi coniche del
rotore e del motore siano in contatto
colpendo assialmente il rotore con un
mazzuolo di plastica.
5) Bloccare assialmente il rotore
avvitando l'apposito dado autobloc-
cante (4) sul tirante (2). Coppia di
serraggio 20 Nm.
Prima di applicare il dado
osservare che parte della
porzione filettata del tirante
entri nel rotore permettendo
ATTENZIONE!
cosí un sicuro bloccaggio.
6) Supportare il gruppo con supporti
antivibranti (5) curando il corretto li-
vellamento di motore e alternatore.
7) Fissare le griglie (6). Montare il
tappo (7).
4

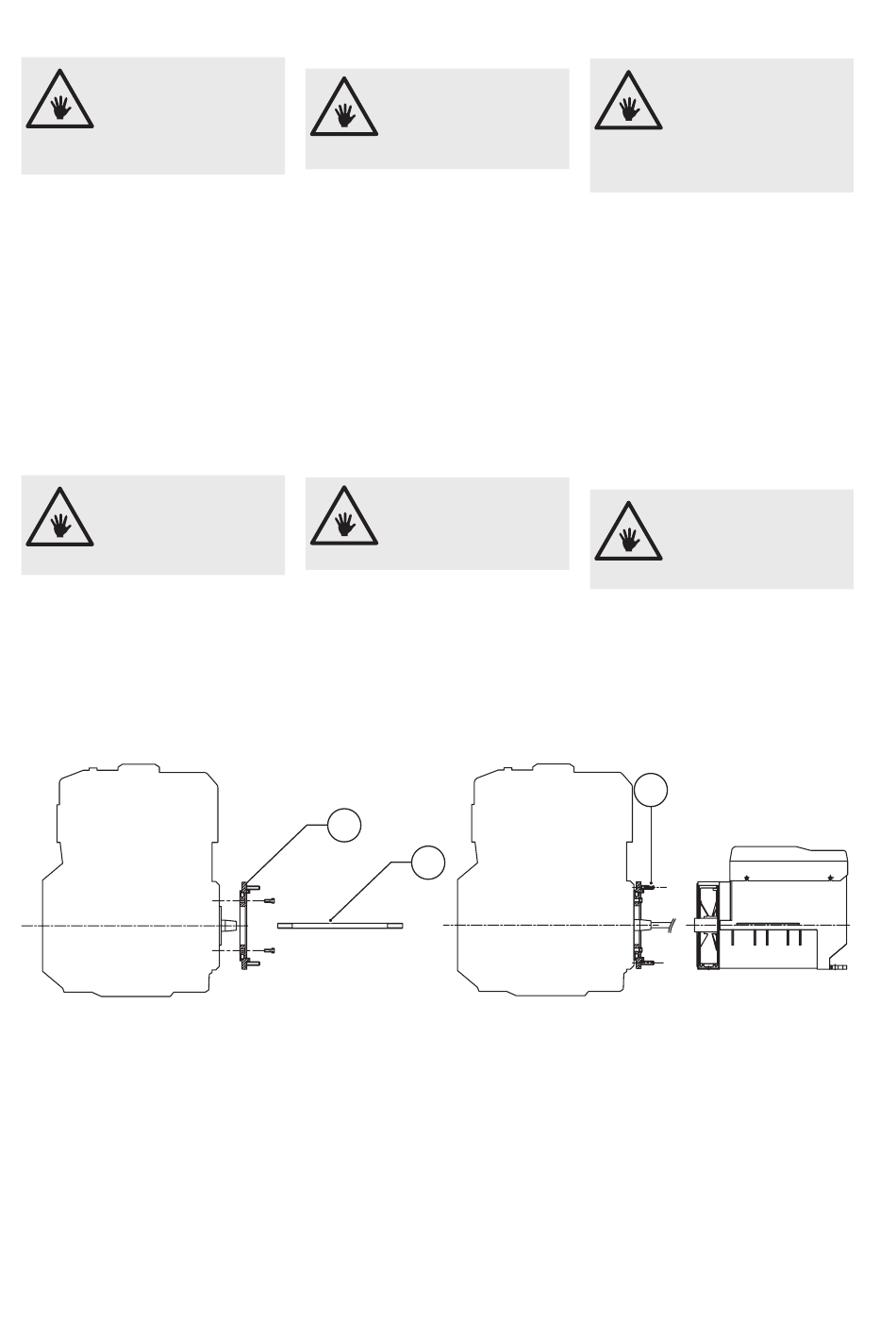

ASSEMBLY INSTRUCTIONS
(IM B35 COUPLING)
Before assembly make sure
that the cone coupling seats
(both on alternator and en-
gine) are compatible, regular
WARNING!
and perfectly clean.
1) Fit the flange (1) to the engine
(after having separated it from the
alternator).
2) Mount the stay rod (2) which fixes
the rotor axially by screwing it into the
stub on the engine shaft.
3) Fit the complete alternator (stator
and rotor) to the shield using the 4
self-locking nuts (3)
4) Check that the cone seats of rotor
and engine are engaged by tapping
the head of the rotor with a plastic
mallet.
5) Lock the rotor by tightening the
self-locking nut (4) on the stay rod
(2). Tightening torque 20 Nm.
Before fitting the nut make
sure that part of the thread
on the stay rod enters the ro-
tor so that it is firmly locked.
WARNING!
6) Mount the unit on antivibration
supports (5) making sure that engine
and alternator are level.
7) Replace the grids (6). Fit the cap
(7).
1
2
INSTRUCTIONS DE MONTAGE
(FORME IM B35)
Avant le montage, vérifier
que les sièges coniques
d'accouplement (aussi bien
ceux de l'alternateur que
ATTENTION!
ceux du moteur) sont com-
patibles, réguliers et bien
propres.
1) Fixer le flasque (1) au moteur
(après l'avoir enlevé de l'alternateur).
2) Appliquer le tirant (2) pour la fixa-
tion axiale du rotor en le vissant sur
l'extrémité de l'arbre moteur.
3) Fixer l'alternateur complet (stator
et rotor ensemble) à la protection à
l'aide des 4 écrous indesserrables
(3)
4) Vérifier que les sièges coniques
du rotor et du moteur sont en contact
en frappant axialement le rotor avec
un maillet en plastique.
5) Bloquer axialement le rotor en vis-
sant l'écrou indesserrable (4) sur le
tirant (2). Anzugsmomente 20 Nm.
Avant d'appliquer
observer qu'une partie de la
portion filetée du tirant entre
dans le rotor en permettant
ATTENTION!
ainsi un blocage sûr.
6) Placer le groupe sur des supports
antivibrants (5) en veillant à mettre
de niveau le moteur et l'alternateur.
7) Fixer les grilles (6). Monter le bou-
chon (7).
3
l'écrou,
