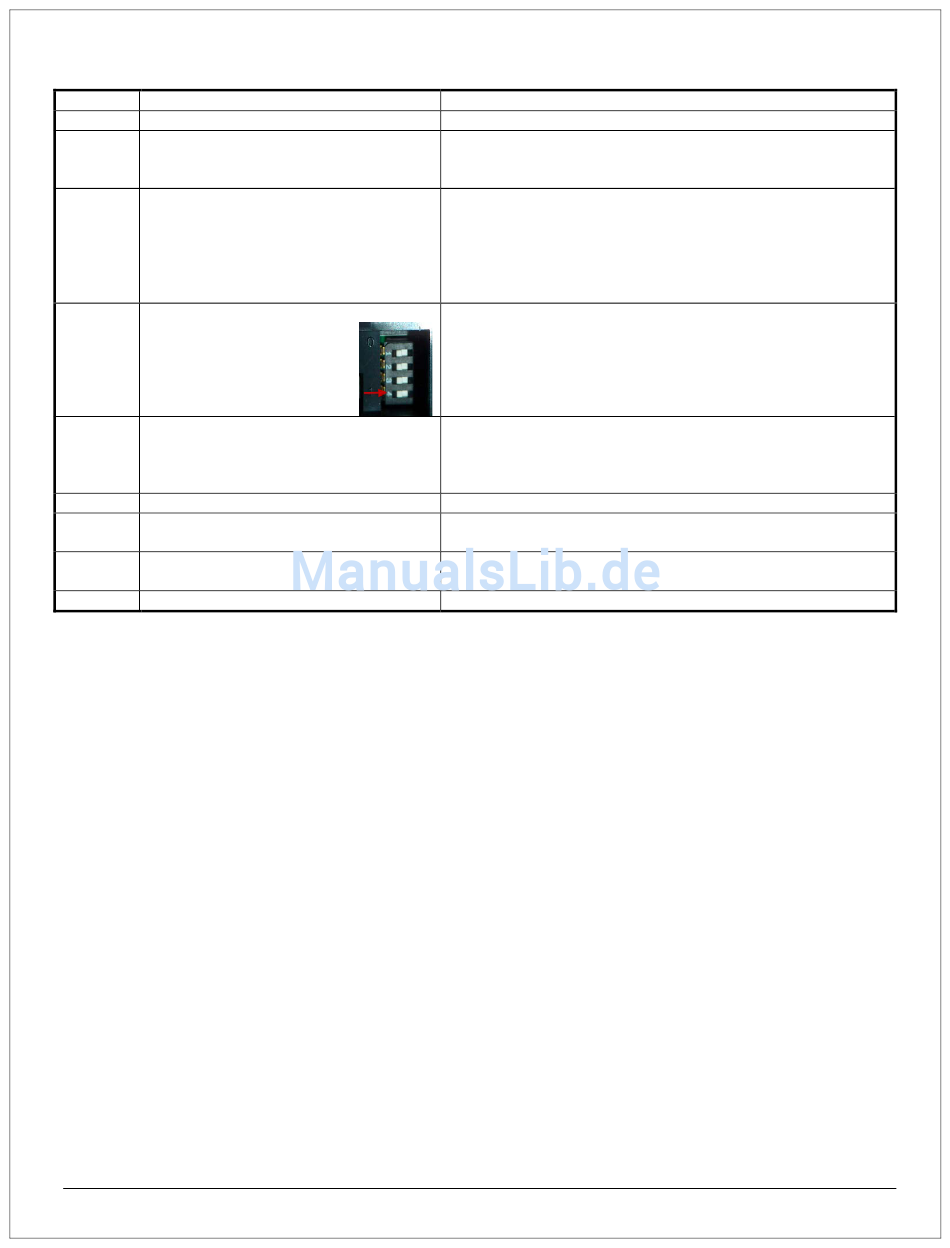

Omron G9SP Kurzanleitung Seite 11

Sicherheitscontroller
Inhaltsverzeichnis

Werbung

OMRON
Nummer
Bezeichnung
1
Betriebsanzeigen
2
USB-Anschluss
3
Taster
4
DIP-Schalter
5
Speichermodul
6
Steckplatz für Optionsbaugruppen
7
Steckplatz für
Erweiterungsbaugruppen
8
E/A-Anzeigen
9
Anschlussklemmen
Wichtig: Das USB-Kabel darf max. 3 m lang sein.
Funktion
zur Anzeige des Betriebszustandes des G9SP Controllers
Verbindung zum Computer zur Einrichtung und
Überwachung des G9SP. Anschluss eine handelsüblichen
USB-Kabels mit Typ B Stecker
Dieser Schalter ist für die folgenden Operationen
verwendet:
1. Sichern und Wiederherstellen der Daten von einem
Speichermodul
2. Anzeigen der aktuellen Konfigurations-ID auf den E/A-
Anzeigen, siehe Kapitel 11-4 in Z922
Dieser Schalter wird für die Backup-Funktion benötigt.
Alle 4 Schalter stehen in Normalstellung auf OFF.
Zum Speichern der Daten vom G9SP-Controller auf das
Speichermodul muss der Schalter 4 des DIP-Schalters auf
ON stehen, wenn der Controller gestartet wird
Hier kann das Speichermodul gesteckt werden. Bitte
Abdeckung entfernen. Siehe auch ABSCHNITT 11 in Z922
„Sichern und Wiederherstellen von Daten Mithilfe des
Speichermoduls"
Hier kann ein Optionsmodul gesteckt werden.
Bis zu 2 E/A -Erweiterungsmodule können hier
angeschlossen werden.
Diese 2-farbigen LED-Anzeigen informieren über den
Status der E/A.
zum Anschluss der E/A und der Stromversorgung .
Kurzanleitung G9SP
