OMRON

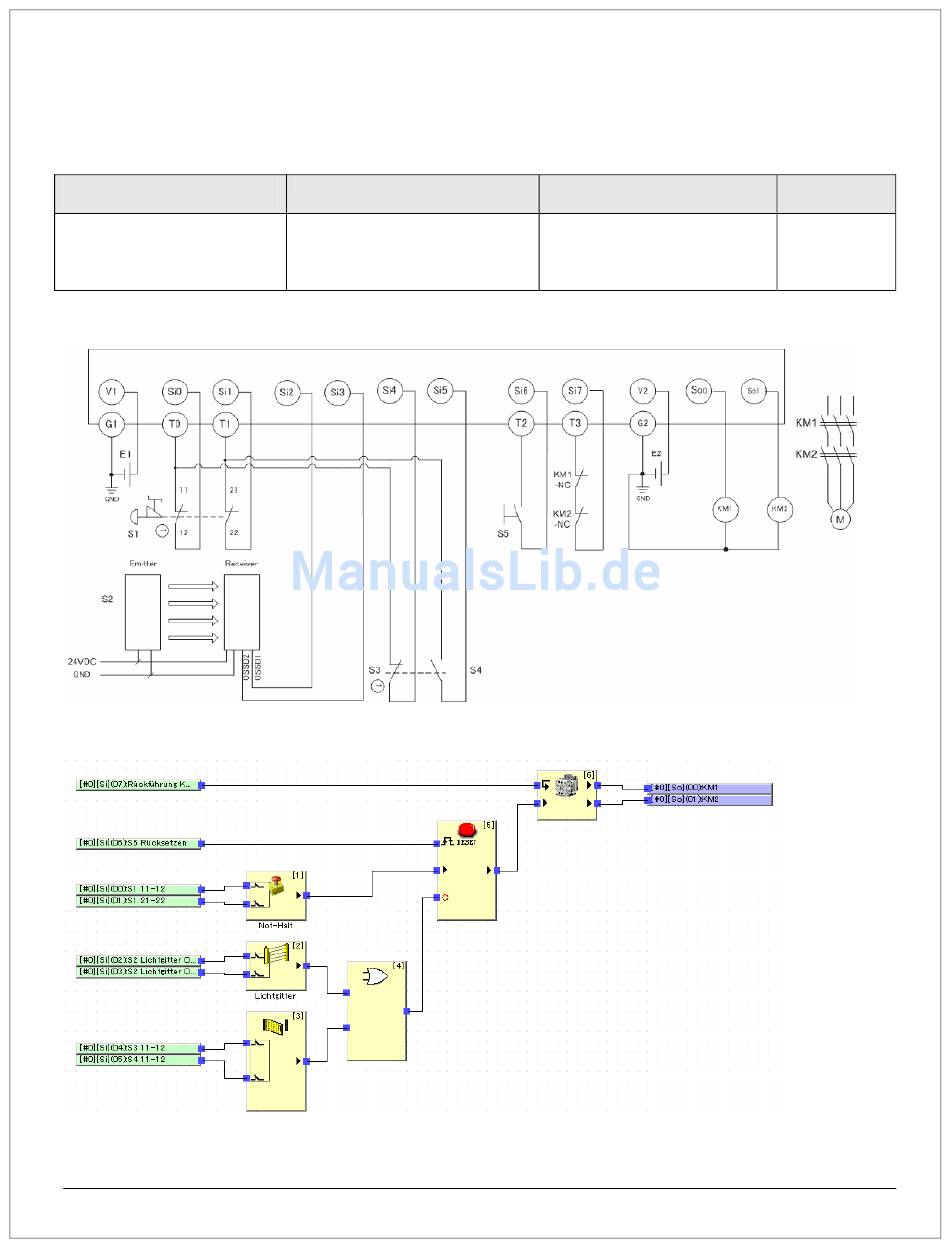

Lichtgitterschaltung 2
Lichtgitterschaltung zur Stillsetzung eines Antriebsmotors über Schütze bei Unterbrechung von Lichtgitter UND
Schutztürschalter
Kategorie / Performance
Level nach EN ISO 13849-1
4 / e
Schaltung
Programm
Sicherheitsbauteile
Not-Halt-Schalter S1
Sicherheits-Lichtgitter S2
Positionsschalter S3
Sicherheits-Controller G9SP
Stoppkategorie
nach EN 60204
0
E1 und E2:
Schaltnetzteil 24 VDC (z.B. OMRON S8VS)
S1:
Not-Halt-Schalter
S2:
Sicherheits-Lichtgitter (z.B. OMRON F3S)
S3,S4:
Positionsschalter
S5:
Rücksetztaster
KM1, KM2:
Schütze
M:
Motor
Kurzanleitung G9SP
Rücksetzung
manuell
(z.B. OMRON A22E)
(z.B. OMRON D4N)
(z.B. OMRON A22)
(z.B. OMRON J7KN)
43
