OMRON

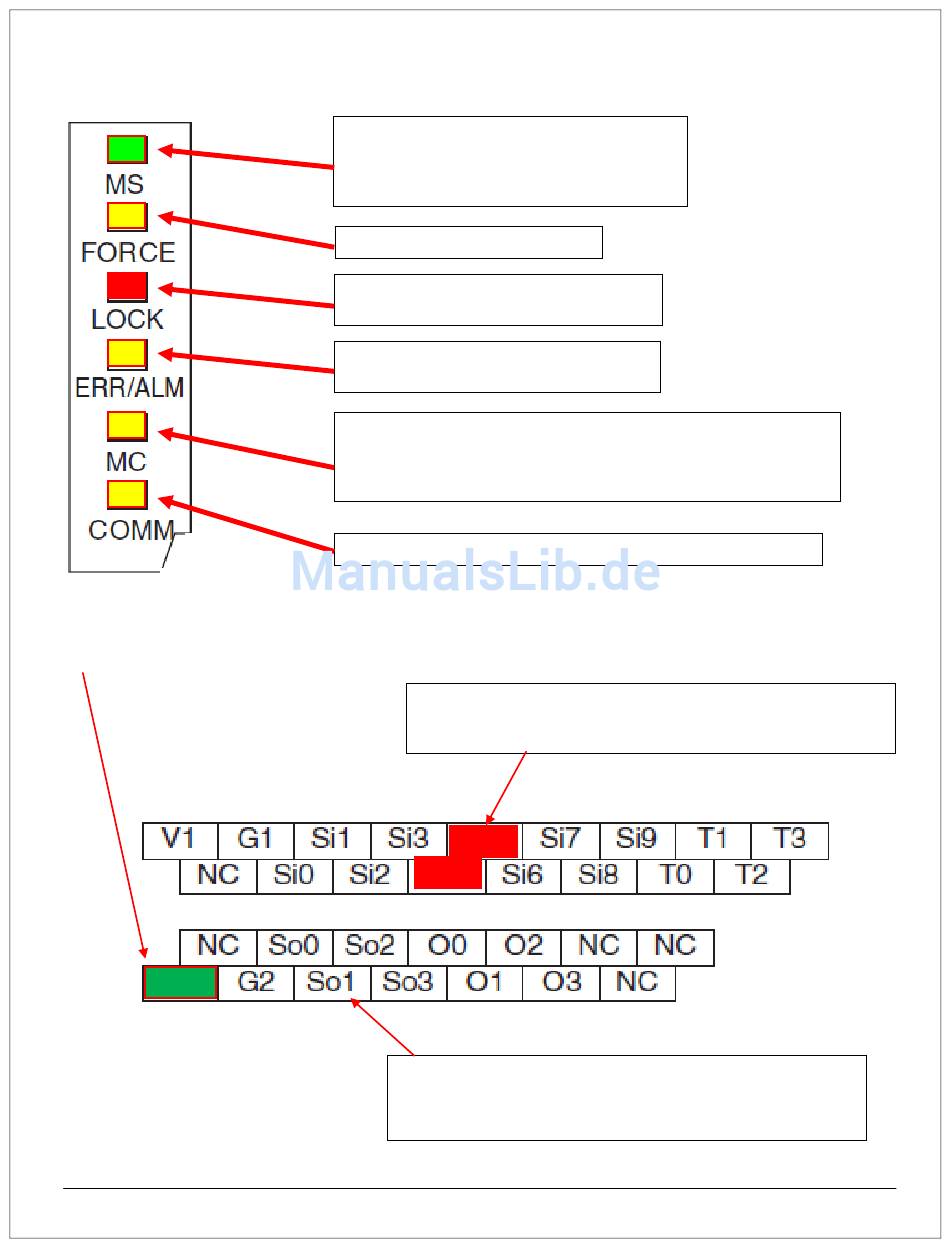

3.1
Betriebsanzeigen
3.2
Statusmeldungen an den E/A-Klemmen
V2 leuchtet, wenn die Spannungsversorgung für die Ausgangsbaugruppe richtig angeschlossen ist
V2
12
grün / rot: keine Konfiguration
grün blinkend: IDLE
grün: RUN
rot: Fehler
gelb : Force Mode an
gelb: CPU gesperrt
gelb blinkend: CPU nicht gesperrt
rot: schwerwiegender Fehler
rot blinkend: Fehler
gelb: Schreiben/Lesen auf Speichermodul abgeschlossen
gelb blinkend: Lesen / Schreiben auf Speichermodul
0,5 s blinkend – G9SP wartet auf Eingabe
0,25 s blinkend – Datentransfer G9SP - Speichermodul
gelb blinkend: Datenübertragung über USB-Anschluss
Si0 ... Sin : gelb: Eingang ist EIN
: rot: Fehler am Eingang
: rot blinkend: Fehler bei 2-kanaliger Ansteuerung
So0 ... Son : gelb: Ausgang ist EIN
: rot: Fehler am Ausgang
: rot blinkend: Fehler bei 2-kanaliger Ansteuerung
Kurzanleitung G9SP
