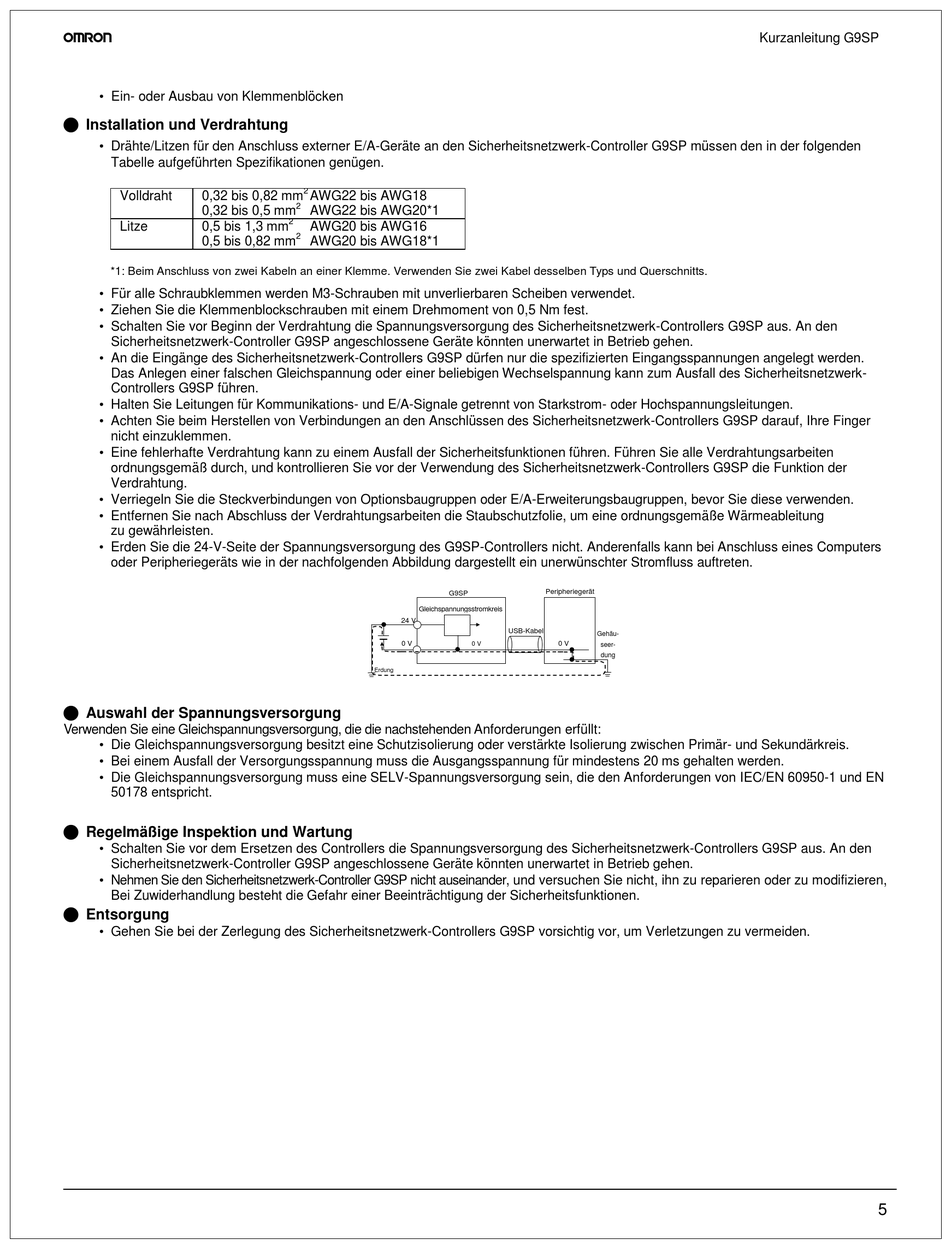

• Ein- oder Ausbau von Klemmenblöcken
Installation und Verdrahtung
• Drähte/Litzen für den Anschluss externer E/A-Geräte an den Sicherheitsnetzwerk-Controller G9SP müssen den in der folgenden
Tabelle aufgeführten Spezifikationen genügen.
Volldraht
0,32 bis 0,82 mm
0,32 bis 0,5 mm
Litze
0,5 bis 1,3 mm
0,5 bis 0,82 mm
*1: Beim Anschluss von zwei Kabeln an einer Klemme. Verwenden Sie zwei Kabel desselben Typs und Querschnitts.
• Für alle Schraubklemmen werden M3-Schrauben mit unverlierbaren Scheiben verwendet.
• Ziehen Sie die Klemmenblockschrauben mit einem Drehmoment von 0,5 Nm fest.
• Schalten Sie vor Beginn der Verdrahtung die Spannungsversorgung des Sicherheitsnetzwerk-Controllers G9SP aus. An den
Sicherheitsnetzwerk-Controller G9SP angeschlossene Geräte könnten unerwartet in Betrieb gehen.
• An die Eingänge des Sicherheitsnetzwerk-Controllers G9SP dürfen nur die spezifizierten Eingangsspannungen angelegt werden.
Das Anlegen einer falschen Gleichspannung oder einer beliebigen Wechselspannung kann zum Ausfall des Sicherheitsnetzwerk-
Controllers G9SP führen.
• Halten Sie Leitungen für Kommunikations- und E/A-Signale getrennt von Starkstrom- oder Hochspannungsleitungen.
• Achten Sie beim Herstellen von Verbindungen an den Anschlüssen des Sicherheitsnetzwerk-Controllers G9SP darauf, Ihre Finger
nicht einzuklemmen.
• Eine fehlerhafte Verdrahtung kann zu einem Ausfall der Sicherheitsfunktionen führen. Führen Sie alle Verdrahtungsarbeiten
ordnungsgemäß durch, und kontrollieren Sie vor der Verwendung des Sicherheitsnetzwerk-Controllers G9SP die Funktion der
Verdrahtung.
• Verriegeln Sie die Steckverbindungen von Optionsbaugruppen oder E/A-Erweiterungsbaugruppen, bevor Sie diese verwenden.
• Entfernen Sie nach Abschluss der Verdrahtungsarbeiten die Staubschutzfolie, um eine ordnungsgemäße Wärmeableitung
zu gewährleisten.
• Erden Sie die 24-V-Seite der Spannungsversorgung des G9SP-Controllers nicht. Anderenfalls kann bei Anschluss eines Computers
oder Peripheriegeräts wie in der nachfolgenden Abbildung dargestellt ein unerwünschter Stromfluss auftreten.
Auswahl der Spannungsversorgung
Verwenden Sie eine Gleichspannungsversorgung, die die nachstehenden Anforderungen erfüllt:
• Die Gleichspannungsversorgung besitzt eine Schutzisolierung oder verstärkte Isolierung zwischen Primär- und Sekundärkreis.
• Bei einem Ausfall der Versorgungsspannung muss die Ausgangsspannung für mindestens 20 ms gehalten werden.
• Die Gleichspannungsversorgung muss eine SELV-Spannungsversorgung sein, die den Anforderungen von IEC/EN 60950-1 und EN
50178 entspricht.
Regelmäßige Inspektion und Wartung
• Schalten Sie vor dem Ersetzen des Controllers die Spannungsversorgung des Sicherheitsnetzwerk-Controllers G9SP aus. An den
Sicherheitsnetzwerk-Controller G9SP angeschlossene Geräte könnten unerwartet in Betrieb gehen.
• Nehmen Sie den Sicherheitsnetzwerk-Controller G9SP nicht auseinander, und versuchen Sie nicht, ihn zu reparieren oder zu modifizieren,
Bei Zuwiderhandlung besteht die Gefahr einer Beeinträchtigung der Sicherheitsfunktionen.
Entsorgung
• Gehen Sie bei der Zerlegung des Sicherheitsnetzwerk-Controllers G9SP vorsichtig vor, um Verletzungen zu vermeiden.
2
AWG22 bis AWG18
2
AWG22 bis AWG20*1
2
AWG20 bis AWG16
2
AWG20 bis AWG18*1
G9SP
Gleichspannungsstromkreis
24 V
0 V
Erdung
Peripheriegerät
USB-Kabel
Gehäu-
0 V
0 V
seer-
dung
Kurzanleitung G9SP
