EXHAUSTO
3001443-2008-10-15.fm

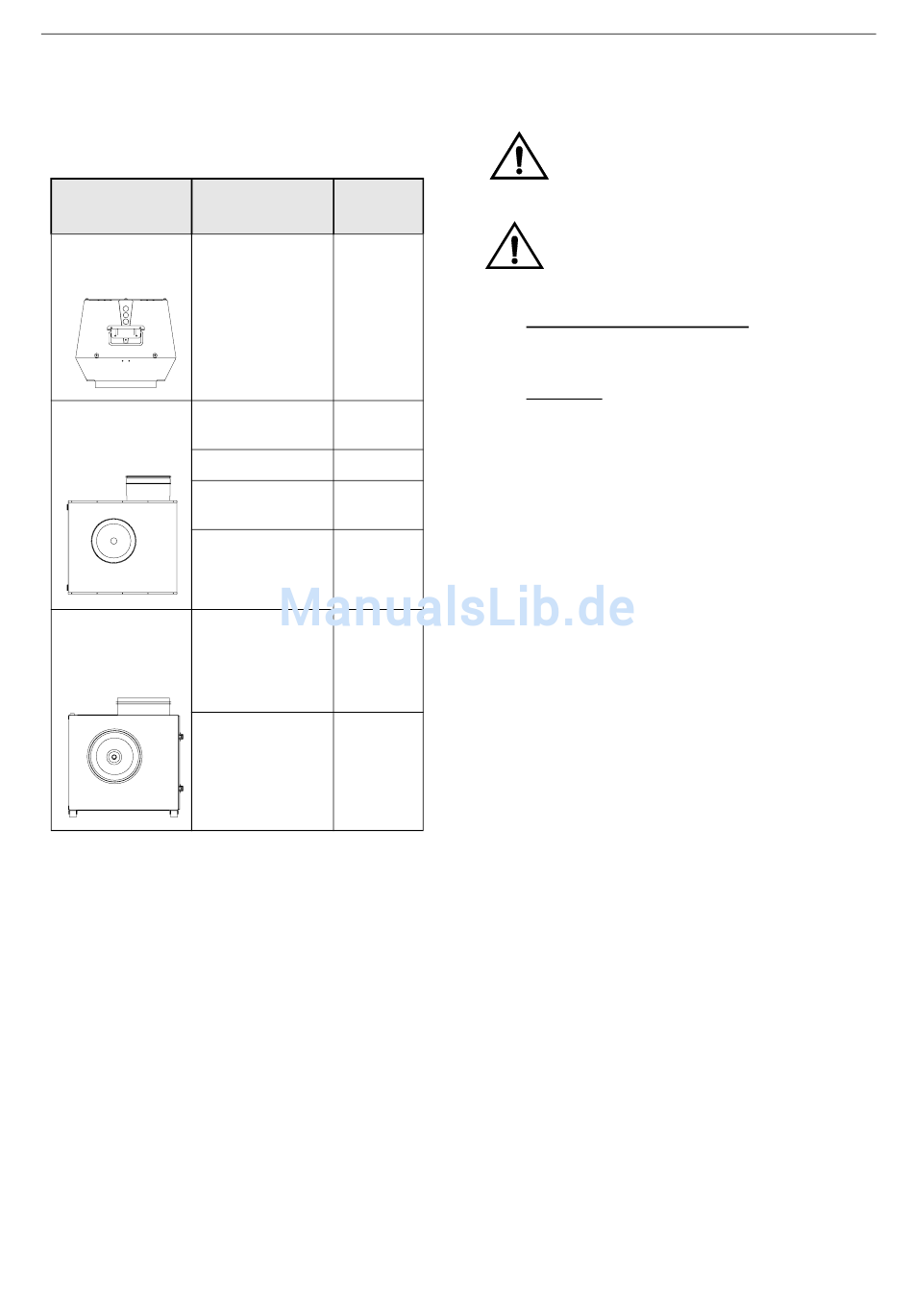

3.2.1 Kabelpläne
Der MAC 11 Konstantdruckregler wird für Ventilator-
motoren eingesetzt, die entweder mit einem
Frequenzwandler (MGE/FC) ausgerüstet sind.
Siehe Abschnitt 6.
Ventilatortyp
DTVxxx-4-1FC
DTV
BESBxxx-4-1MGE
BESB
BESBxxx-4-1FC
BESBxxx-4-3FC
(Lenze freq.conv.)
BESBxxx-4- 3FC
(Omron freq.conv.)
BESFxxx-4-1FC
BESF
BESFxxx-4- 3FC
(Omron freq.conv.)
3.2.2 Anschluß der Versorgungsspannung
Siehe
Abschnitt
6.2
6.1
6.2
6.3
6.4
6.2
*) Es wird auf die Richtlinie Maschinen 98/37/EWG - Anhang 1 - Nummer
1.6.3 "Trennung von den Energiequellen" verwiesen.
3.2.3 Anschluß des Ausgangssignals an den Drehzahl-
6.4
6/28
Die Versorgungsspannung ist an die Versorgungs-
klemmen anzuschließen.
Erdungsklemme (PE) stets anschließen.
Die Bemessung des Kabels und die Vor-
sicherung muß den geltenden Bestimmungen
und gesetzlichen Vorschriften entsprechen.
Montage von Wartungsschalter:
Die EXHAUSTO A/S weist darauf hin, daß die Rich-
tlinie Maschinen *) die Montage eines Wartung-
schalters bei der festen Installation von Ventilatoren
vorschreibt.
Der Schalter muß ...
• abschließbar sein oder er ist sichtbar in der Nähe
des Ventilators anzuordnen,
• in der Lage sein, sämtliche Pole von der Ver-
sorgungs-
spannung zu unterbrechen- Kontaktabstand
mind. 3 mm bei jedem Pol.
Der Wartungsschalter ist nicht von der EXHAUSTO-
Lieferung umfaßt.
regler des Ventilators (MGE oder MPR)
Der Analogausgang des Konstantdruckreglers (A01)
ist ein 0-10V-Spannungsausgang. (Siehe die Schalt-
plänen, Abschnitt 6).
