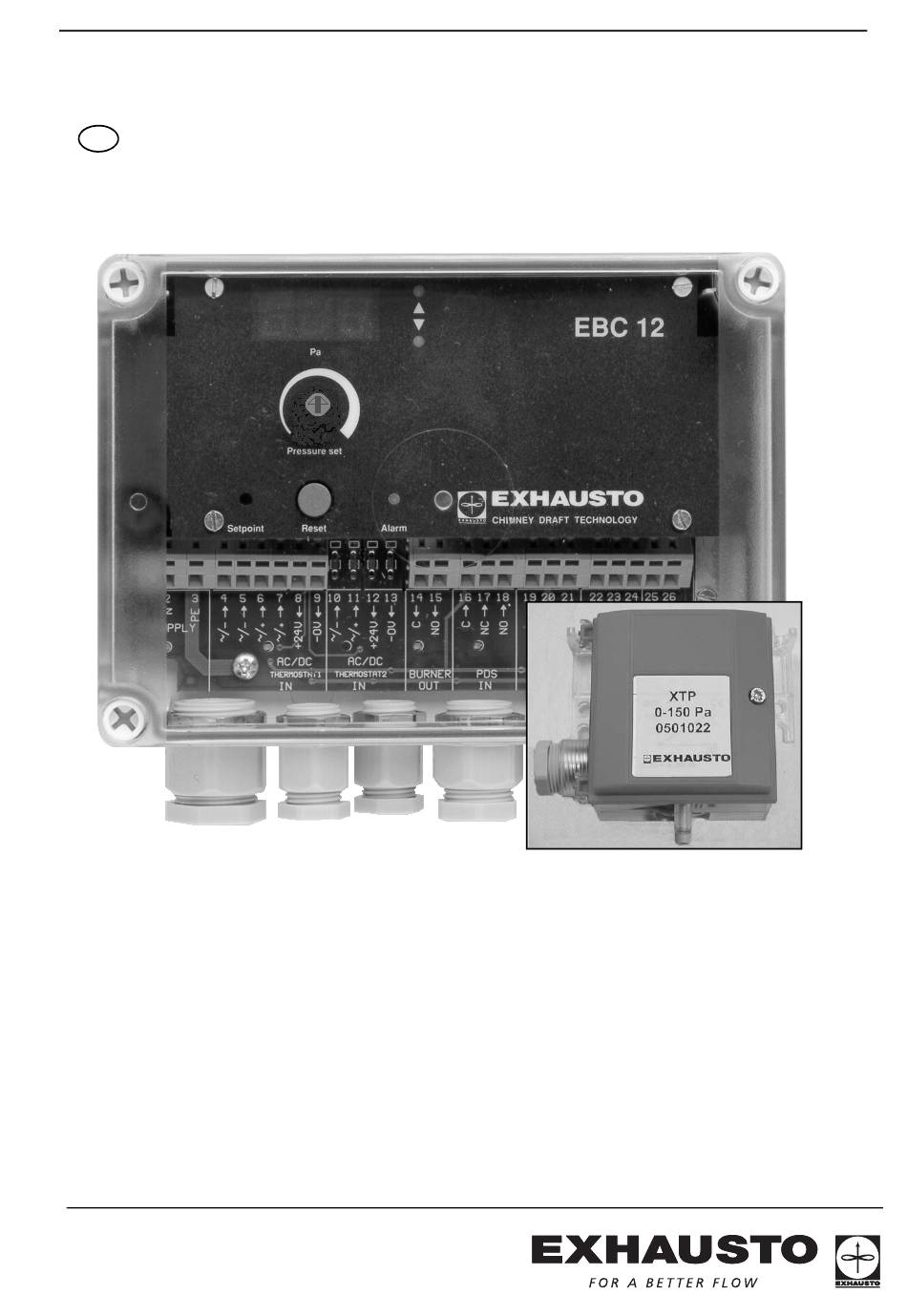

- Seite 1 Betriebsanleitung 3001433-2006-09-01.fm EBC12-EU-01 EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3001433-2006-09-01.fm 2/12 Produktinformation ___________________________________________________________________________ 3 Installation __________________________________________________________________________________ 4 Montage................................4 Elektrischer Anschluß ............................4 2.2.1 Anschlußbeispiele ........................... 5 2.2.2 Beispiel 1 - Spannungssignal (Abb. 5) ....................5 2.2.3 Beispiel 2 - Potentialfreier Kontaktsatz (Abb. 6) ..................6 2.2.4 Beispiel 3 - Zusätzliche Überwachung mit Pressostat (Abb. 7)............... 7 2.2.5 Beispiel 4 - Kontinuierlicher Betrieb des Rauchsaugers (Abb. -
Seite 3: Produktinformation

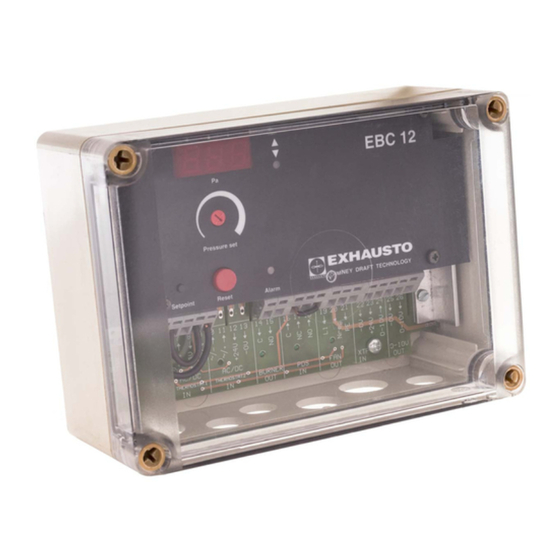

Alle Ein- und Ausgänge sind mit Anzeigelampen Die EBC12 (Abb. 1) ist eine Automatik mit Konstant- versehen, die bei anliegender Spannung, bzw. druckregelung für EXHAUSTO-Rauchsauger. Die geschlossenem Kontakt aufleuchten (Abb. 1I). EBC12 wird bei Mehrkesselanlagen und Kessel mit Dies erleichtert die Überwachung und Fehlersuche im modulierendem Brenner eingesetzt. -
Seite 4: Installation
3001433-2006-09-01.fm 4/12 Installation Elektrischer Anschluß Montage Die EBC 12 wird an die Netzspannung von 230V Die Automatik und der Drucksensor müßen angeschlossen. Die Klemmen der Steuerung sind entsprechend der Abbildung (Abb. 2-A) im Kessel- federbelastete Steck-Klemmen. Beim Anschluß der raum montiert werden. Der Meßstutzen des XTP- Sensors ist im Abgasrohr oder im Rauchrohrsammler elektrischen Leitungen muß... -
Seite 5: 2.2.1 Anschlußbeispiele
3001433-2006-09-01.fm 5/12 2.2.1 Anschlußbeispiele • Den Drucksensor (XTP) an den Klemmen 22-24 Die Automatik EBC12 kann in Verbindung mit Kessel- anschließen. steuerungen verwendet werden, die zur Bedarfs- Klemmreihe (Abb. 5) meldung entweder Spannungssignale, oder potential- Versorgung L1 (230V) freie Kontakte zur Verfügung stellen (Siehe die Bei- Versorgung N spiele 1 oder 2). -
Seite 6: Beispiel 2 - Potentialfreier Kontaktsatz (Abb. 6)
3001433-2006-09-01.fm 6/12 2.2.3 Beispiel 2 - Potentialfreier Kontaktsatz (Abb. 6) Klemmreihe (Abb. 6) Das Beispiel zeigt den Anschluß einer Kessel- Versorgung L1 (230V) steuerung an die Automatik EBC12, die zur Wärme- Versorgung N bedarfsmeldung, potentialfreie Kontakte zur Verfü- Versorgung PE gung stellt. -
Seite 7: Beispiel 3 - Zusätzliche Überwachung Mit Pressostat (Abb. 7)
3001433-2006-09-01.fm 7/12 2.2.4 Beispiel 3 - Zusätzliche Überwachung mit Presso- Klemmreihe (Abb. 7) stat (Abb. 7) Versorgung L1 (230V) Das Beispiel zeigt den Anschluß eines Pressostaten Versorgung N (PDS) an die EBC 12. Das Pressostat ist eine zusät- Versorgung PE zliche Überwachung. -
Seite 8: Beispiel 4 - Kontinuierlicher Betrieb Des Rauchsaugers (Abb. 8)
3001433-2006-09-01.fm 8/12 2.2.5 Beispiel 4 - Kontinuierlicher Betrieb des Rauch- Klemmreihe (Abb. 8) saugers (Abb. 8) Versorgung L1 Das Beispiel zeigt, wie die EBC 12 anzuschließen Versorgung N ist, wenn ein kontinuierlicher Betrieb des Rauch- Versorgung PE saugers gewünscht wird. Kesselthermostat. -
Seite 9: Dipswitcheinstellung (Abb. 9)
3001433-2006-09-01.fm 9/12 Dipswitcheinstellung (Abb. 9) Sollte eine Änderung der Werkseinstellung erforder- Vor Inbetriebnahme sollte kontrolliert werden, daß die lich sein, ist es notwendig, die schwarze obere Dipswitcheinstellung (Abb. 9A) der gewünschten Abdeckplatte zu entfernen, um die Dipswitch-Schalter Betriebsform entspricht. zugänglich zu machen (siehe Abb. 9). Die 4 Schrauben entfernen und die Abdeckplatte Dipswitch Bezeichnung der Platine abnehmen. -
Seite 10: Einregulierung
3001433-2006-09-01.fm 10/12 Einregulierung Überprüfen Sie, daß die Überwachungseinrich- Eine Einregulierung der EBC12 ist erforderlich, damit tung den Brenner bei unzureichender Abgas- ein korrekter Abgasabzug des Kessels erreicht wird. menge abschaltet. Dieser Fehler kann durch die Demontage des Schlauches an der Minus-Seite Einregelung wie folgt vornehmen: des Drucksensors (XTP) simuliert werden. -
Seite 11: Fehlersuche
3001433-2006-09-01.fm 11/12 Fehlersuche Beobachtung Fehlertyp Abhilfe Die Anzeigelampe SUPPLY Defekte Sicherung 1) Die Sicherung (Abb. 11-B) und den Rauchsauger über- (Abb. 11-A) leuchtet nicht. oder fehlender Netz- prüfen. anschluß. 2) Die Spannungsversorgung überprüfen. Die Anzeigelampe für Aufregeln Störung in der 1) Kontrollieren, daß... -
Seite 12: Technische Daten
Höhe x Breite x Tiefe: 74mm x 92mm x 49mm Schutzart: IP54 Umgebungstemperatur: -20°C bis 60°C EXHAUSTO A/S EXHAUSTO AB EXHAUSTO NORGE A/S Odensevej 76 Verkstadsgatan 13 Lilleakerveien 4 DK-5550 Langeskov S-542 33 Mariestad N-0283 Oslo Tel.: +45 6566 1234 Tel.: +46 501 39 33 40...
