3.3
Anschluß
3.3.1 Anschluß des Eingangssignals an den des
Druckmeßwertumformers (XTP-Sensor)
Der Analogeingang des Konstantdruckreglers (AI 1)
ist ein 0-10V-Spannungseingang. Der Konstantdruck-
regler verfügt über einen Analogeingang, der an den
Signalausgang des Druckmeßwertumformers anzu-
schließen ist.

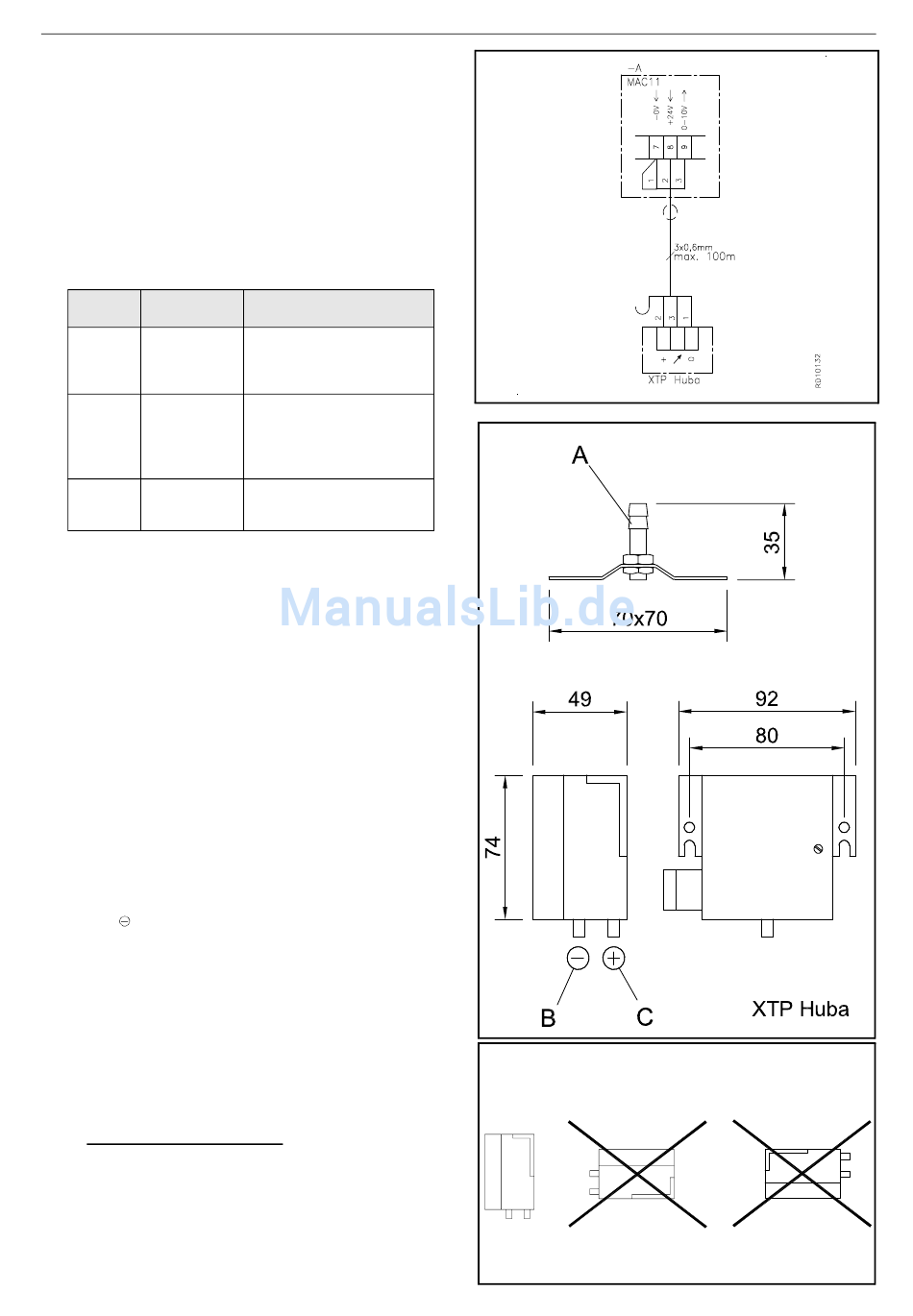

• Den Druckmeßwertumformer anschließen wie in
Abb. 5 gezeigt, (oder wie es aus den Schalt-
plänen hervorgeht, Abschnitt 6) .
Klemme
Bezeichnung
← - 0 V
7
← + 24 V
8
→ 0 - 10 V
9
3.3.2 Einstellen der Empfindlichkeit des Druckmeß-
wertumformers (XTP-Sensor)
Die Empfindlichkeit des benutzten Druckmeßwert-
umformers wird in Menü 913 eingestellt. In der Regel
wird ein 500 Pa Druckmeßwertumformer benutzt, ein
Druckmeßwertumformer mit größerer Empfindli-
chkeit läßt sich jedoch anschließen.
Dabei ist zu beachten, daß eine Änderung des XTP-
Sensors eine Veränderung der Werte P_LO (Menü
201), P_HI (Menü 202) und DP_max (Menü 501)
bedeuten kann.
3.3.3 Montage des Druckmeßwertumformers
1.
Meßsonde (Abb. 6-A) dort am Kanal anschlie-
ßen, wo gemäß Anlagenzeichnung ein konstan-
ter Unterdruck aufrechterhalten werden soll.
• Zwischen der Platte der Meßsonde und dem
Kanal abdichten.
2.
Den mitgelieferten Schlauch zwischen der Meß-
sonde und dem Stutzen mit der Kennzeichnung
des XTP-Sensors (Abb. 6-B) anschließen.
• Den XTP-Sensor stets senkrecht mit den
Stutzen nach unten montieren, wie in Abb. 7
gezeigt.
• Der XTP-Sensor darf nicht luftdicht montiert
werden, da der Atmosphärendruck den
Referenzdruck darstellt. Eventuell läßt sich
der Referenzanschluß zu einem Raum mit
atmosphärischem Druck führen, indem ein
Schlauch an den Stutzen mit der Kennzeich-
nung ⊕ (Abb. 6-C) angeschlossen wird.
Hinweis bei Außenmontage:
Der XTP-Sensor muß gegen große Temperatur-
schwingungen, Feuchtigkeit und direktes Sonnenlicht
abgeschirmt werden. Er könnte z.B. in einem Mon-
tagekasten mit den Löchern nach unten eingebaut
werden.
Funktion
Gemeinsame Referenz für
Versorgungsspannung und
Signal.
Versorgungsspannung
zum Druckmeßwertum-
former (24 VDC ±20%,
max. 20 mA).
Signal vom Druckmeßwer-
≈ 50 kΩ).
tumformer (R
i
5
6
7
