EXHAUSTO
3001443-2008-10-15.fm
3
Installation
Die Installation ist von einem Elektroinstal-
lateur nach den örtlichen Vorschriften aus-
zuführen.
Der Regler kann mit einer externen Steuer-
spannung an den Ausgangsklemmen (DO 1
und DO 2) verbunden sein.
3.1
Montage des MAC 11

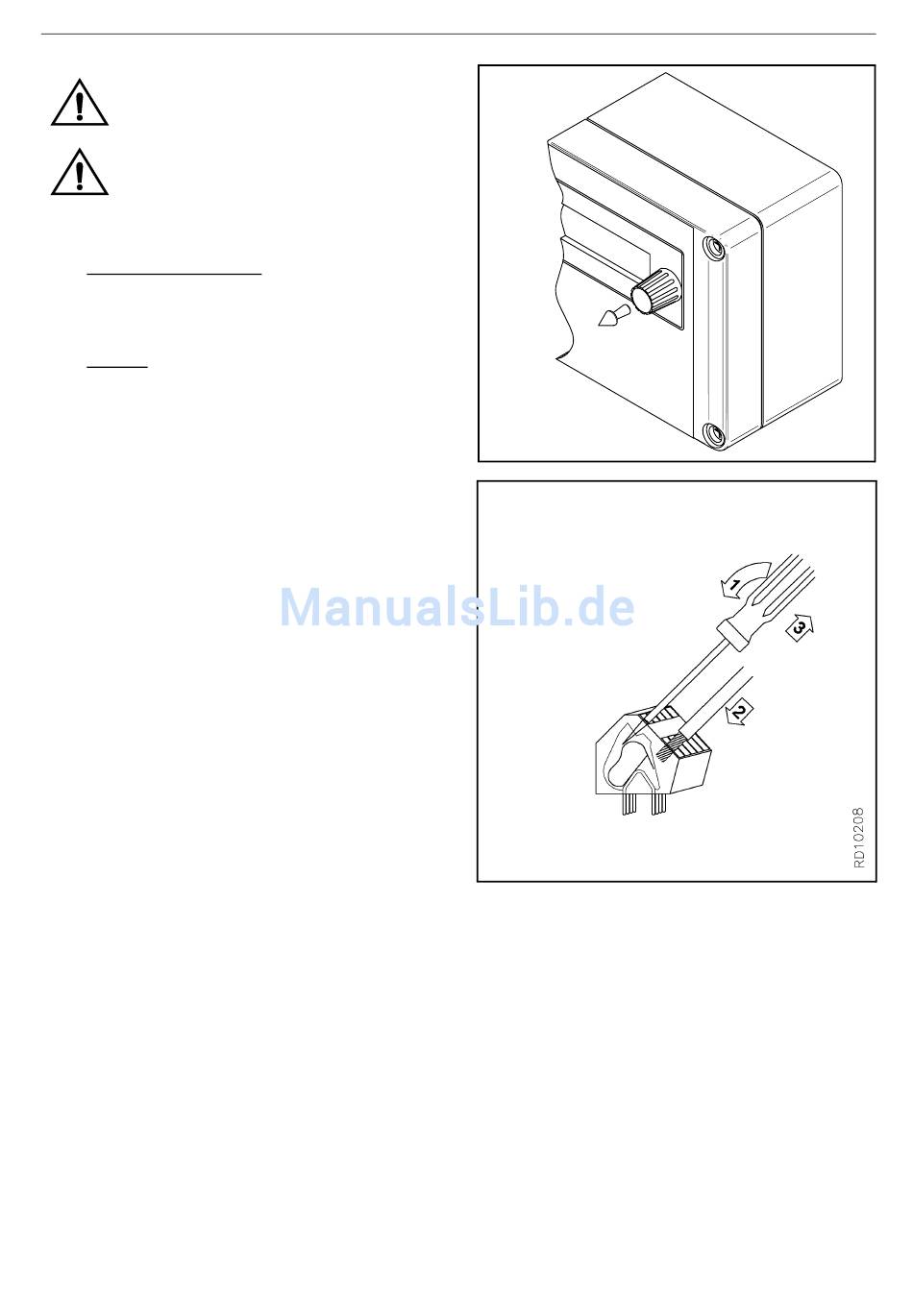

Entfernen der Frontblende:
1.
Den knopf des Bedienschlters abziehen
2.
Die Frontblende des MAC 11 läßt sich jetzt
durch Lösen der 4 Montageschrauben in der
Blende entfernen.
Montage:
3.
Den offenen Regler an die Unterlage befestigen,
indem eine Schraube durch die Montagebohrun-
gen in den jeweiligen Ecken montiert wird.
3.2
El-Anschluß
Die Klemmen der Steuerung sind vom federbe-
lasteten Typ. Bei der Montage der Leiter ist ein
Schraubenzieher angemessener Größe zu benutzen.
In Abb. 4 ist eine Verfahrensweise für das
Anschließen der Leitungen dargestellt.
3
4
5/28
