EXHAUSTO
3001443-2008-10-15.fm
3.3.4 Anschuß an digitale Eingänge
Die drei Digitaleingänge des Konstantdruckreglers
(DI 1, DI 2 und DI 3) werden von 24 V Signalen
geregelt.
Je nach gewünschter Funktion lassen sich DI 1 und
DI 2 mit verschiedenen potentialfreien Schaltern
aktivieren:
Ventilator-
funktion
Betrieb bei P_LO
Betrieb bei P_HI
Abgeschaltet
Je nach Wunsch lassen sich DI 1 und DI 2 mit unter-
schiedlichen potentialfreien Schaltern aktivieren.
Der Regler verfügt über Klemmen mit 24V Ver-
sorgungsspannung für eine Uhr od.dgl. Die darge-
stellten Beispiele in der untenstehenden Tabelle sind
kombinierbar. Beim Anschließen externer Schalter
sind die werksmontierten Brücken zu entfernen.
Ventilator-
Anschluß
funktion
Ständig

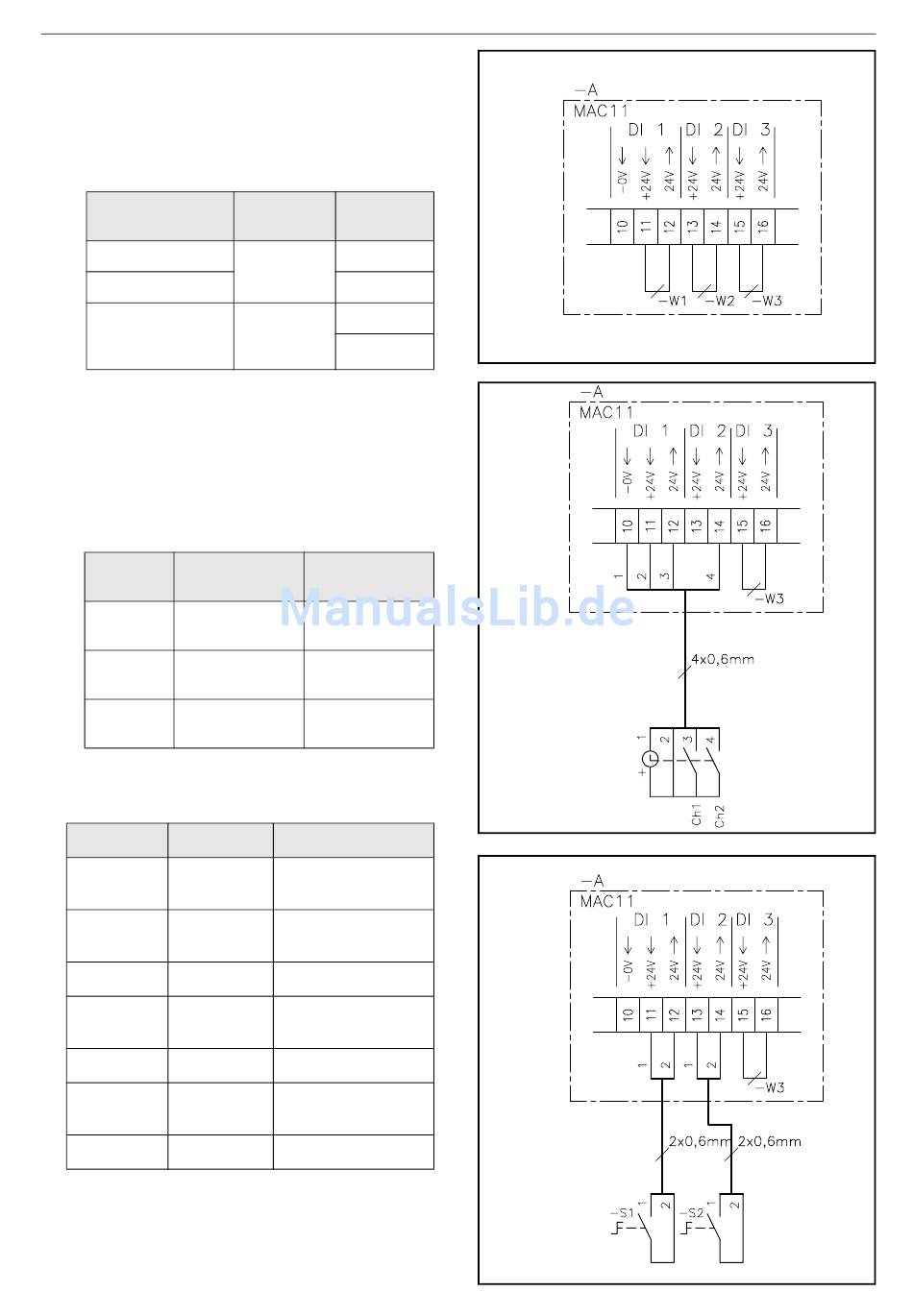

Abb. 8 - Brücke
aktiviert
Zeitge-
Abb. 9 - Uhr
steuert
Manuell
Abb. 10 - Schalter -S1 = ON/OFF
betätigt
(Die Anschlüsse gehen nicht aus den Schaltplänen
hervor (Abschnitt 6)).
Klemme Nr.
Bezeichnung
10
11
+24 VDC
→24 VDC
12
→24 VDC
13
14
+24 VDC
+24 VDC
15
→24 VDC
16
Falls ein Fühler für Außentemperaturkompensierung
angeschlossen ist, hat die gemessene Außentempe-
ratur einen Einfluß auf die Druckeinstellung (siehe
Abschnitt 4.7 "Außentemperaturkompensierung").
DI 1
DI 2
OFF
ON
ON
OFF
OFF
ON
Kontaktfunktion
-W1 = Brücke
-W2 = Brücke
Ch1 = ON/OFF
Ch2 = P_LO/P_HI
-S2 = P_LO/P_HI
Funktion
Versorgung zu
-0 VDC
externen Bauteilen.
Versorgung zu
externen Bauteilen.
Eingang DI 1.
Versorgung zu
externen Bauteilen.
Eingang DI 2.
Versorgung zu
externen Bauteilen.
Eingang DI 3.
8
9
10
8/28
