EXHAUSTO
3001443-2008-10-15.fm
3.3.7 Anschluß eines Außentemperaturfühlers XTT
Der Regler läßt sich an einen Außentemperaturfühler
14
zur Kompensierung der Druckeinstellung der Lüf-
tungsanlage anschließen, siehe Abschnitt 4.7
"Außentemperaturkompensierung".
Die Kommunikation zwischen dem Außentempera-
turfühler und dem Konstantdruckregler erfolgt über
®
ein Datenbussystem (L
W
). Es lassen sich
ON
ORKS
mehrere Konstantdruckregler mit demselben Außen-
temperaturfühler verbinden. Die Konfiguration des
Datenbussystems erfolgt automatisch beim
Anschließen.
Falls die vorhandene LON-Installation bereits über
einen Außentemperaturfühler verfügt, kann dieser
zusammen mit dem MAC 11-22 benutzt werden. Dies
erfordert jedoch eine Redefinierung des MAC 11-22,
damit er Teil der betreffenden LON-Installation wird.
Der Außentemperaturfühler hat folgende Daten :
Temperaturbereich: -45...70°C
Genauigkeit: ±1%
Auflösung: 0,1°C

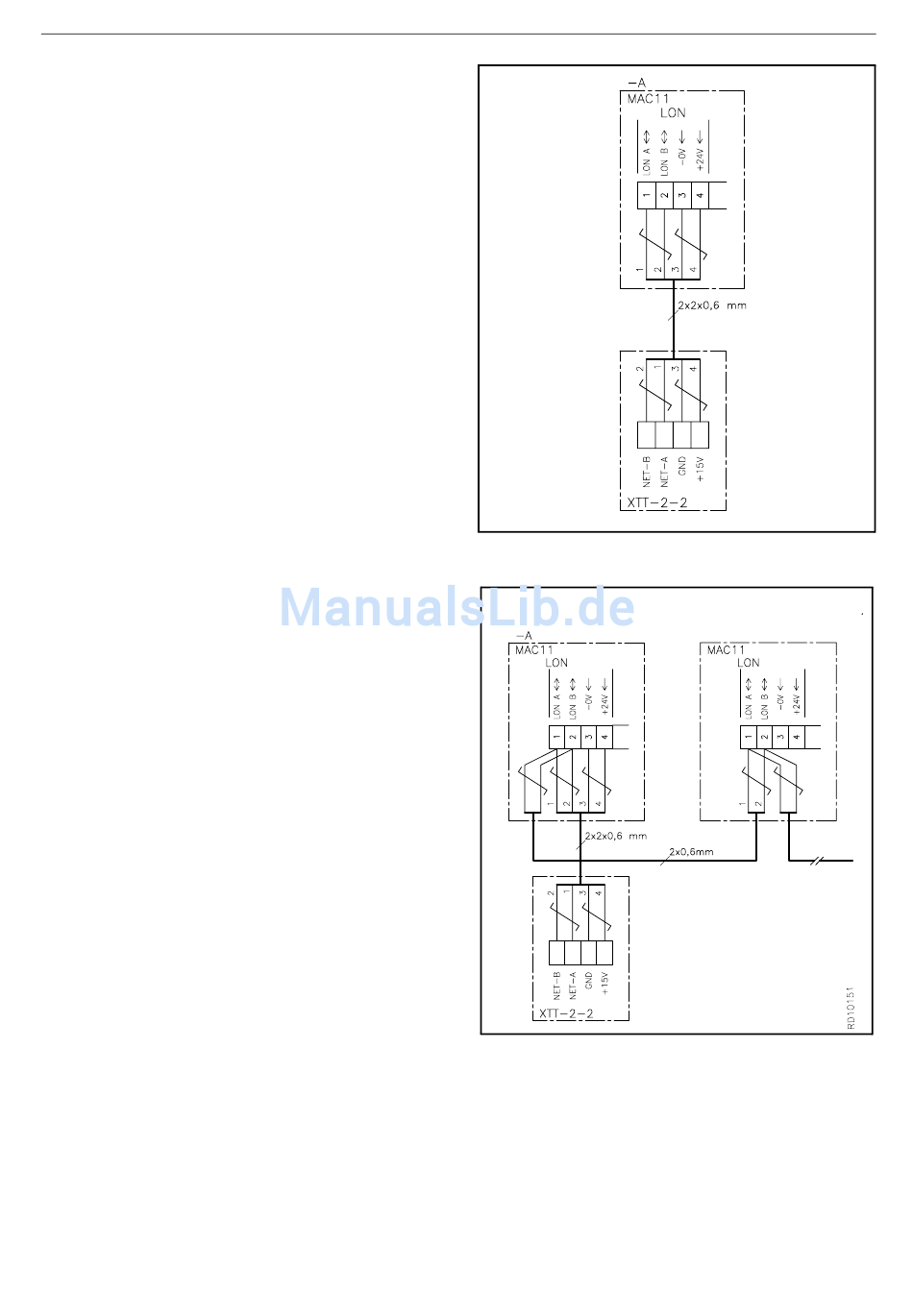

Abb. 14. Der Anschluß eines MAC 11 Konstantdruck-
reglers an einen Außentemperaturfühler, (nicht auf
die schaltplänen gezeigt (Abschnitt 6)).
Abb. 15. Der Anschluß mehrerer MAC 11 Konstan-
druckregler an einen Außentemperaturfühler (geht
nicht aus den Schaltplänen hervor (Abschnitt 6)).
15
Es wird empfohlen, paarweise gewundene Kabel wie
auf Abb. 14 und 15 gezeigt zu benutzen.
11/28
