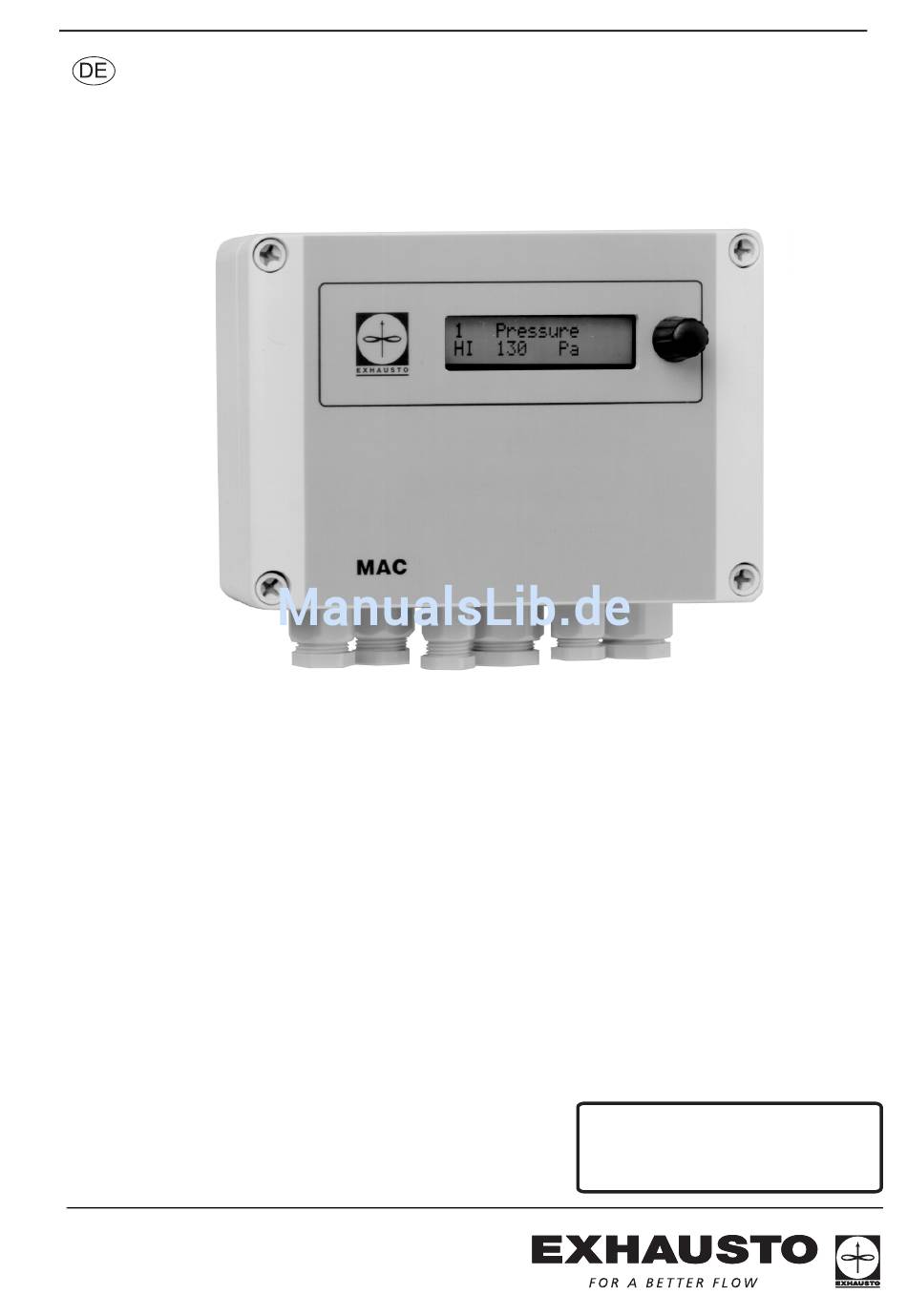

- Seite 1 3001443-2008-10-15.fm Elektronischer Konstantdruckregler MAC11 Version 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3001443-2008-10-15.fm 1 Produktinformation MAC11 Version 2.x _________________________________________ 3 1.1 Allgemeines............................3 1.2 Übersichtszeichnung ......................... 3 2 Verpackung ________________________________________________________________ 4 3 Installation _________________________________________________________________ 5 3.1 Montage des MAC 11........................5 3.2 El-Anschluß ............................5 3.2.1 Kabelpläne ............................6 3.2.2 Anschluß der Versorgungsspannung ....................6 3.2.3 Anschluß... -
Seite 3: Produktinformation Mac11 Version 2.X

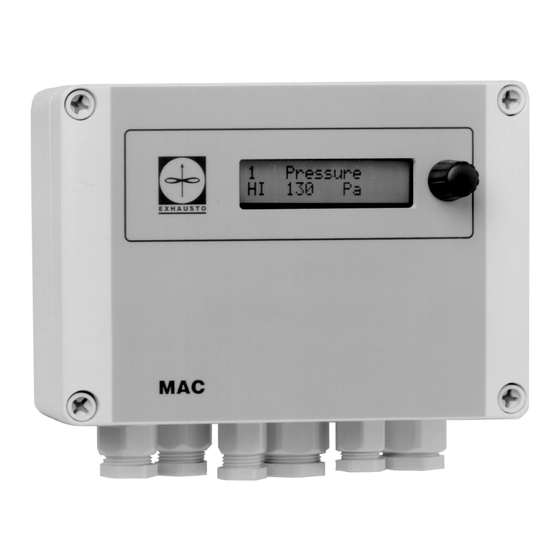

EXHAUSTO 3001443-2008-10-15.fm Produktinformation MAC11 Version 2.x Übersichtszeichnung (Abb. 1) Allgemeines Bedieneinheit: Der Konstantdruckregler MAC 11 (Multi Application Display. Controller) ist speziell für die Regelung von Bedienschalter (kombinierter Dreh- und Druck- EXHAUSTO-Lüftungssystemen mit drehzahlgeregel- schalter). tem Ventilatormotor vorgesehen. Diese Betriebsanlei- Anschlußklemmen: tung umfaßt MAC 11-22, Konstantdruckregler mit... -
Seite 4: Verpackung
EXHAUSTO 3001443-2008-10-15.fm Verpackung Der Konstantdruckregler sowie Zubehörteile werden zusammen verpackt geliefert. Zusätzliche Ausrüstung (sowie XTT Außentemperaturfühler), wird separat geliefert. Siehe Abb. 2. Abb. 2 MAC 11-22 Konstantdruckregler Druckmeßwertumformer, XTP 2 m Schlauch für Druckmeßwertum- former Meßsonde für Druckmeßwertumformer (Zubehör) Außentemperaturfühler, XTT... -
Seite 5: Installation
EXHAUSTO 3001443-2008-10-15.fm Installation Die Installation ist von einem Elektroinstal- lateur nach den örtlichen Vorschriften aus- zuführen. Der Regler kann mit einer externen Steuer- spannung an den Ausgangsklemmen (DO 1 und DO 2) verbunden sein. Montage des MAC 11 Entfernen der Frontblende: Den knopf des Bedienschlters abziehen Die Frontblende des MAC 11 läßt sich jetzt... -
Seite 6: Kabelpläne
Die Bemessung des Kabels und die Vor- sicherung muß den geltenden Bestimmungen DTVxxx-4-1FC und gesetzlichen Vorschriften entsprechen. Montage von Wartungsschalter: Die EXHAUSTO A/S weist darauf hin, daß die Rich- tlinie Maschinen *) die Montage eines Wartung- schalters bei der festen Installation von Ventilatoren vorschreibt. BESBxxx-4-1MGE Der Schalter muß... -
Seite 7: Anschluß
EXHAUSTO 3001443-2008-10-15.fm Anschluß 3.3.1 Anschluß des Eingangssignals an den des Druckmeßwertumformers (XTP-Sensor) Der Analogeingang des Konstantdruckreglers (AI 1) ist ein 0-10V-Spannungseingang. Der Konstantdruck- regler verfügt über einen Analogeingang, der an den Signalausgang des Druckmeßwertumformers anzu- schließen ist. • Den Druckmeßwertumformer anschließen wie in Abb. -
Seite 8: Anschuß An Digitale Eingänge
EXHAUSTO 3001443-2008-10-15.fm 3.3.4 Anschuß an digitale Eingänge Die drei Digitaleingänge des Konstantdruckreglers (DI 1, DI 2 und DI 3) werden von 24 V Signalen geregelt. Je nach gewünschter Funktion lassen sich DI 1 und DI 2 mit verschiedenen potentialfreien Schaltern... -
Seite 9: Anschluß Von Thermosicherung Im Motor
EXHAUSTO 3001443-2008-10-15.fm 3.3.5 Anschluß von Thermosicherung im Motor Wenn der MAC für manuelles Reset geschaltet wer- den soll, ist DI 3 an die Thermosicherung im Motor anzuschließen. Wenn die Sicherung ausgelöst wird, erfolgt Alarm, und dies erfordert, daß der Alarm am MAC zurückge- setzt wird, bevor der Motor erneut eingeschaltet wird. -
Seite 10: Anschluß An Digitale Ausgänge
EXHAUSTO 3001443-2008-10-15.fm 3.3.6 Anschluß an digitale Ausgänge Die beiden Digitalausgänge des Konstantdruckreg- lers (DO 1 und DO 2) sind potentialfreie Relaisaus- gänge mit folgenden Steuerungsfunktionen: • DO 1 Betriebssignal (Ein-/Abschalten des Motors/des Drehzahlreglers) • DO 2 Alarmausgang Die Alarmfunktion ist in Abschnitt 4.6 “Alarm”... -
Seite 11: Anschluß Eines Außentemperaturfühlers Xtt
EXHAUSTO 3001443-2008-10-15.fm 3.3.7 Anschluß eines Außentemperaturfühlers XTT Der Regler läßt sich an einen Außentemperaturfühler zur Kompensierung der Druckeinstellung der Lüf- tungsanlage anschließen, siehe Abschnitt 4.7 “Außentemperaturkompensierung”. Die Kommunikation zwischen dem Außentempera- turfühler und dem Konstantdruckregler erfolgt über ® ein Datenbussystem (L ). -
Seite 12: Inbetriebnahme
EXHAUSTO 3001443-2008-10-15.fm Inbetriebnahme 3.4.6 Kontrolle der Digitaleingänge Siehe bitte Abschnitt 4.1 bis 4.4 über die Bedienung Kontrolle des Starteingangs: des Menüsystems des Konstantdruckreglers, bevor Zu Menü 908 (DI 1) gehen. dieser Abschnitt bearbeitet wird. Die Leitung an Klemme 12 entfernen, falls eine Leitung montiert ist. -
Seite 13: Kontrolle Der Digitalausgänge
EXHAUSTO 3001443-2008-10-15.fm 3.4.7 Kontrolle der Digitalausgänge Der Regler kann mit einer externen Steuer- spannung an den Ausgangsklemmen (DO 1 og DO 2) versorgt sein. Kontrolle des Startausgangs (digitaler Relaisaus- gang DO 1) Zu Menü 911 (D0 1) gehen. Den Bedienschalter drücken, damit * im Display blinkt. -
Seite 14: Anschluß An Lon
EXHAUSTO 3001443-2008-10-15.fm Anschluß an LON MAC11 LONWORKS SNVT-liste ID-Kode SNVT-Typ Beschreibung Res. Node Object, #0 nvi00Request SNVT_obj_request Request Node-Zustand nvo00Status SNVT_obj_status Zustandstatus für Node nci00MaxSendT SNVT_elapsed_tm Heartbeat Zeitintervall für nvo00Status 1 Sek. 18 Std. Sek. Open Loop Sensor Object, #1... -
Seite 15: Bedienung
EXHAUSTO 3001443-2008-10-15.fm Bedienung Display Die Benutzerfläche des MAC besteht aus Menüs, die an einem LCD-Display ( 2x16 Stellen) gezeigt wer- den (Abb. 16). Bedienschalter Der Regler wird durch Drehen und Drücken des Bedienschalters betätigt. P_HI 4.2.1 Wechsel zwischen Menüs Durch Drehen des Schalters kann zwischen Menüs auf gleicher Ebene gewählt werden. -
Seite 16: Aufbau Der Menüs
EXHAUSTO 3001443-2008-10-15.fm Aufbau der Menüs Die Menüstruktur des EXHAUSTO MAC 11 geht aus Abb. 17 hervor. Die Abbildung enthält nur die unmit- telbar zugänglichen Menüs. Bei Montage von Außen- Druck temperaturkompensierung kommen ein weiteres Menü im Hauptmenü sowie dazugehörige Seiten- menüs hinzu, siehe Abschnitt 4.7 ”Außentemper-... -
Seite 17: Alarm
EXHAUSTO 3001443-2008-10-15.fm Beispiel 1: Alarm Der hohe Einstellwert P_HI soll von 120 auf 140 Pa 4.6.1 Alarm bei falschem Druck geändert werden. Der Konstantdruckregler enthält eine integrierte Über- wachungsfunktion mit Alarm. Der Alarm wird ange- Zunächst Menü 2 durch Drehen des Bedien- zeigt, wenn der Solldruck nicht eingehalten wird. -
Seite 18: Außentemperaturkompensierung
Regelung nach hohem – Drucksollwert 601 t_LO Regelung nach kom- – °C pensiertem hohem Drucksollwert 602 t_HI Außentemperatur Temperatur 1 °C °C Der Einstellwert für P_LO wird nicht von der Kom- pensierung beeinflußt. Setup > Kode eingeben MAC11 v2.0 0000 Setup 18/28... -
Seite 19: Setup
EXHAUSTO 3001443-2008-10-15.fm Setup Das Setup umfaßt die Einstellung von Parametern, die während des täglichen Betriebs normalerweise nicht geändert werden sollen. 4.8.1 Kode für Setup-Menü Der Zugriff zu diesem Seitenmenü erfordert einen Kode. Der vierstellige Kode ist Ziffer für Ziffer ein- Setup >... -
Seite 20: Übersicht Über Die Menüs Des Konstantdruckreglers
EXHAUSTO 3001443-2008-10-15.fm Übersicht über die Menüs des Konstantdruckreglers Display Erläuterung Hauptmenü Seitenmenü In Menü 1 wird der gemessene Druck, d.h. das Rückführsignal des Konstantdruckreglers Druck angezeigt. Vor dem Wert ist der Druck (HI) angegeben, nach dem geregelt wird. In Menü 2 wird der aktuelle Einstellwert angezeigt.Vor dem Wert ist der Einstellwert (HI) Sollwert >... -
Seite 21: Einstelltabelle
EXHAUSTO 3001443-2008-10-15.fm 4.10 Einstelltabelle Display Geändert Geändert Speichert Möglichkeit für Datum: Datum: neuen Wert, Änderung der Fabrikwerte beim Verlassen Hauptmenü Seitenmenü Wert Einstellung? des Menüs? Init: Init: Druck 0...500 Pa Nein – – Sollwert > 0...500 Pa Nein – –... -
Seite 22: Technische Daten
- garantiert on:18 VDC - garantiert off:6 VDC Eingangsimpedanz: >5 kΩ Pulsdauer: >100 mS Bus-Anschluß: Siehe Abschnitt 3.3.7 und 3.5 XTP Druckmeßwertumformer Versorgungsspannung (von MAC11): 24 VDC (± 20%) Max Stromverbrauch: 20 mA Ausgangssignal: 0...10 V ≈ 50 kΩ Innenwiderstand: Arbeitsbereich: 0...500 Pa... -
Seite 23: Schaltpläne
EXHAUSTO 3001443-2008-10-15.fm Schaltpläne BESBxxx-4-1MGE * Nicht von der EXHAUSTO-Lieferung umfaßt Erläuterung zu den Bauteilen MAC 11 XTP-Sensor Vorsicherung an der Ver- sorgungstafel Ventilatormotor Buchstab Versorgungsschalter an der GNYE Shield -kode Versorgungstafel (IEC 757) Reparaturschalter ausge- führt nach den örtlichen Leiter- schwarz braun rot gelb grün... -
Seite 24: Dtv/Besb/Besfxxx-4-1Fc
EXHAUSTO 3001443-2008-10-15.fm DTV/BESB/BESFxxx-4-1FC * Nicht von der EXHAUSTO-Lieferung umfaßt Erläuterung zu den Bauteilen MAC 11 XTP-Sensor Klemmenkasten Vorsicherung an der Ver- sorgungstafel Ventilatormotor Buchstab Versorgungsschalter an der GNYE Shield -kode Versorgungstafel (IEC 757) Reparaturschalter ausge- führt nach den örtlichen Leiter- schwarz braun rot gelb grün... -
Seite 25: Besbxxx-4-3Fc (Lenze Freq. Conv.)
EXHAUSTO 3001443-2008-10-15.fm BESBxxx-4-3FC (Lenze freq. conv.) * Nicht von der EXHAUSTO-Lieferung umfaßt Erläuterung zu den Bauteilen MAC 11 XTP-Sensor Klemmenkasten Vorsicherung an der Ver- Buchstab sorgungstafel GNYE Shield -kode Versorgungsschalter an der (IEC 757) Versorgungstafel Reparaturschalter ausge- Leiter- schwarz braun rot gelb grün... -
Seite 26: Besb/Besfxxx-4-3Fc (Omron Freq. Conv )
EXHAUSTO 3001443-2008-10-15.fm BESB/BESFxxx-4-3FC (Omron freq. conv ) * Nicht von der EXHAUSTO-Lieferung umfaßt Erläuterung zu den Bauteilen MAC 11 XTP-Sensor Klemmenkasten Vorsicherung an der Ver- sorgungstafel Buchstab- Versorgungsschalter an der GNYE Shield kode (IEC Versorgungstafel 757) Reparaturschalter ausge- führt nach den örtlichen Leiter- schwarz braun rot gelb grün... - Seite 27 EXHAUSTO 3001443-2008-10-15.fm 27/28...
