EXHAUSTO
3001443-2008-10-15.fm
1

Produktinformation MAC11 Version 2.x

1.1

Allgemeines

Der Konstantdruckregler MAC 11 (Multi Application
Controller) ist speziell für die Regelung von
EXHAUSTO-Lüftungssystemen mit drehzahlgeregel-
tem Ventilatormotor vorgesehen. Diese Betriebsanlei-
tung umfaßt MAC 11-22, Konstantdruckregler mit
Außentemperaturkompensierung.
Die Bedienung des MAC 11 erfolgt mit einem kom-
binierten Dreh-/Druckschalter. Am Display läßt sich
die jeweilige Position im menüaufgebauten Bedien-
system ständig verfolgen. Siehe evtl. das Schema in
Abschnitt 4.9 "Übersicht über die Menüs des Kon-
stantdruckreglers".
Der MAC 11 hat folgende Hauptfunktionen:
• Aufrechterhalten eines eingestellten Drucks. Der
Druck läßt sich auf zweifache Weise voreinstel-
len:
• P_HI (Pressure HIgh=hoher Einstellwert)
• P_LO (Pressure LOw=niedriger Einstellwert).
• Ein- bzw. Abschalten des Ventilators.
• Alarm bei Abweichungen vom Solldruck.
• Alarm bei thermicher Abschaltung des Motors
• Außentemperaturkompensierung.
• Ausgangssignal zur Steuerung des Ventilatormo-
tors (0-10V).
1
1.2

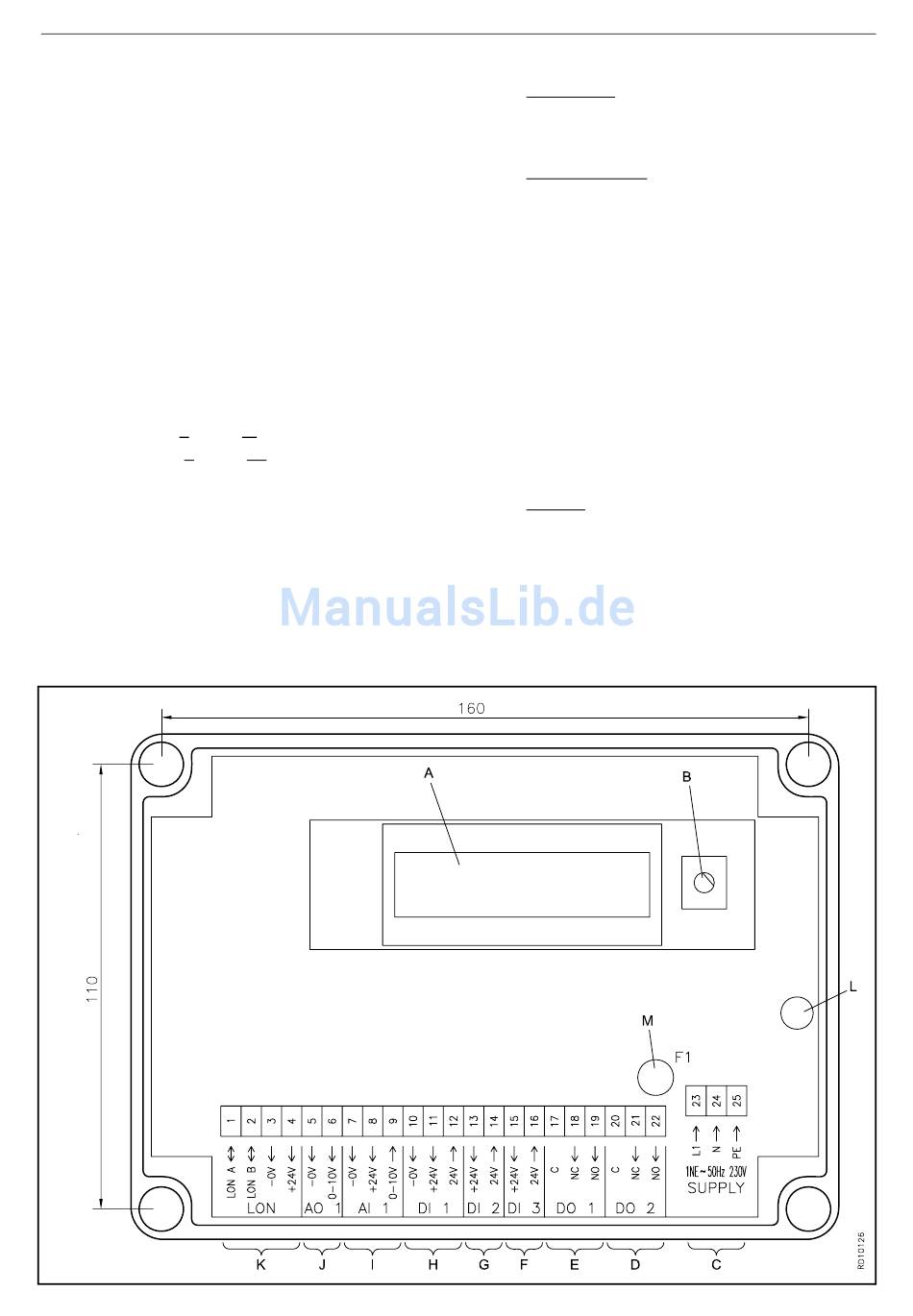

Übersichtszeichnung
(Abb. 1)
Bedieneinheit:
A.
Display.
B.
Bedienschalter (kombinierter Dreh- und Druck-
schalter).
Anschlußklemmen:
C.
SUPPLY: Spannungsversorgung des MAC 11.
D.
DO 2:
E.
DO 1:
F.
DI 3:
G.
DI 2:
H.
DI 1:
I.
AI 1:
J.
AO 1:
K.
LON:
Zubehör:
L.
M.
F1
3/28
Alarmausgang (Relais).
Ein-/Ausschalten des Motors (Relais).
Eingang von Thermosicherung im
Motor.
Eingang zur Wahl von P_HI und
P_LO.
Eingang für Start.
Analogeingang für Signal vom Druck-
meßwertumformer, XTP.
Analogausgang zur Steuerung des
Ventilators.
Anschluß von Temperaturfühlern,
XTT, für Außentemperaturkompen-
sierung.
Ersatzsicherung (160 mA TR5-T).
Sicherung
