3.3.6 Anschluß an digitale Ausgänge
Die beiden Digitalausgänge des Konstantdruckreg-
lers (DO 1 und DO 2) sind potentialfreie Relaisaus-
gänge mit folgenden Steuerungsfunktionen:
• DO 1 Betriebssignal (Ein-/Abschalten des
Motors/des Drehzahlreglers)
• DO 2 Alarmausgang
Die Alarmfunktion ist in Abschnitt 4.6 "Alarm"
beschrieben.
Der Ausgang DO 1 wird zum Einschalten des Dreh-
zahlreglers des Ventilators.
Bezeich-
Klemme
nung
17
C
18
NC
19
NO
Der Ausgang DO 2 wird für den Anschluß eines
Alarmsignalgebers benutzt. Das Alarmsignal kann
eine Lampe, ein Signalhorn o.dgl. sein.
Der Alarmschalter hat folgende Funktion:
Zustand
Spannungsausfall
Normalbetrieb
Alarm
Bezeich-
Klemme
nung
20
C
21
NC
22
NO

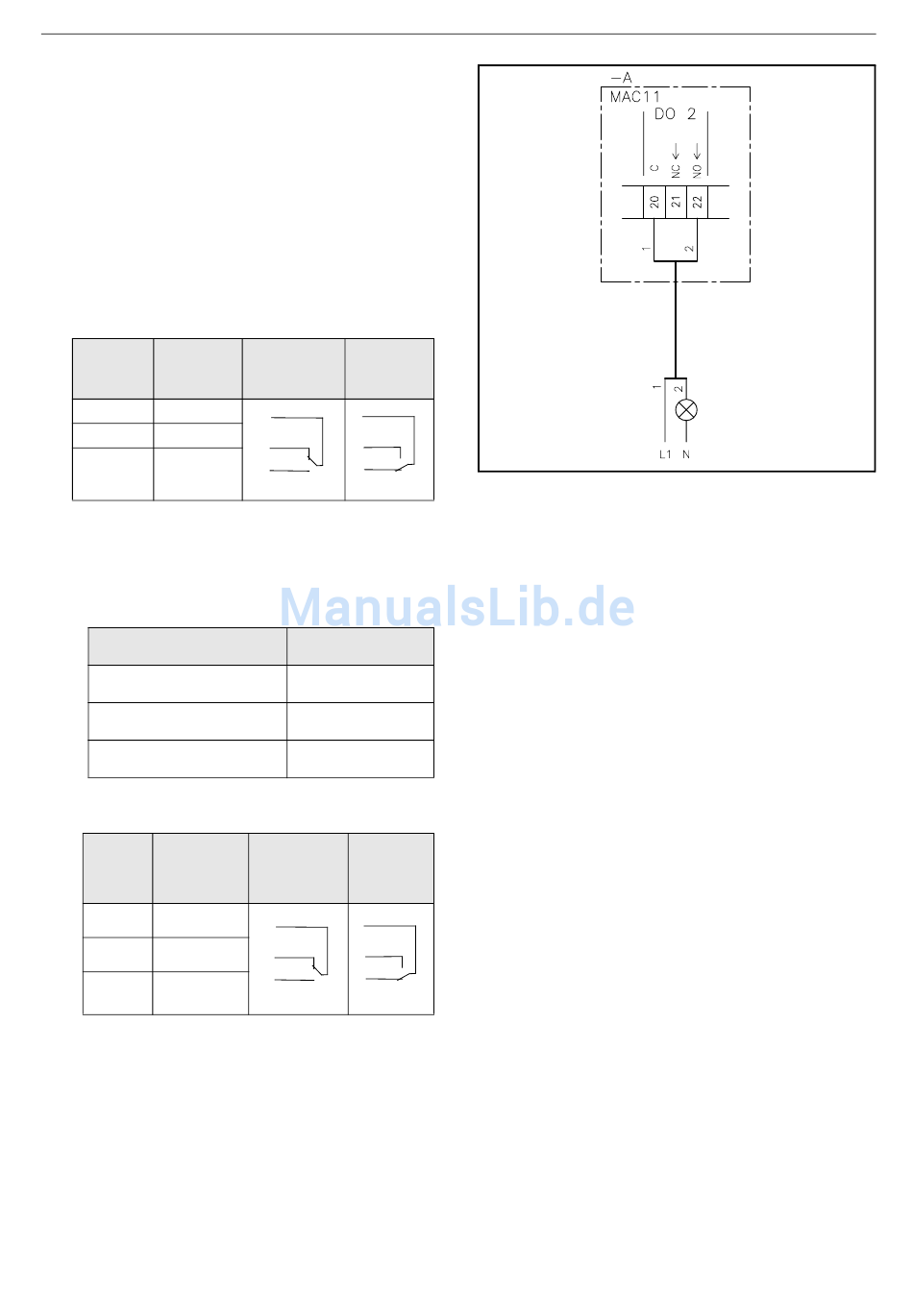

• Den Alarmsignalgeber wie in Abb. 13 dargestellt
an das Alarmrelais anschließen.
Nicht
Aktiviertes
aktiviertes
Relais
Relais
Relaiszustand
Nicht aktiviert
Nicht aktiviert
Aktiviert
Nicht
Aktiviertes
aktiviertes
Relais
Relais
