FUHR multitronic 881 Schnellstartanleitung Seite 3

DE | EN

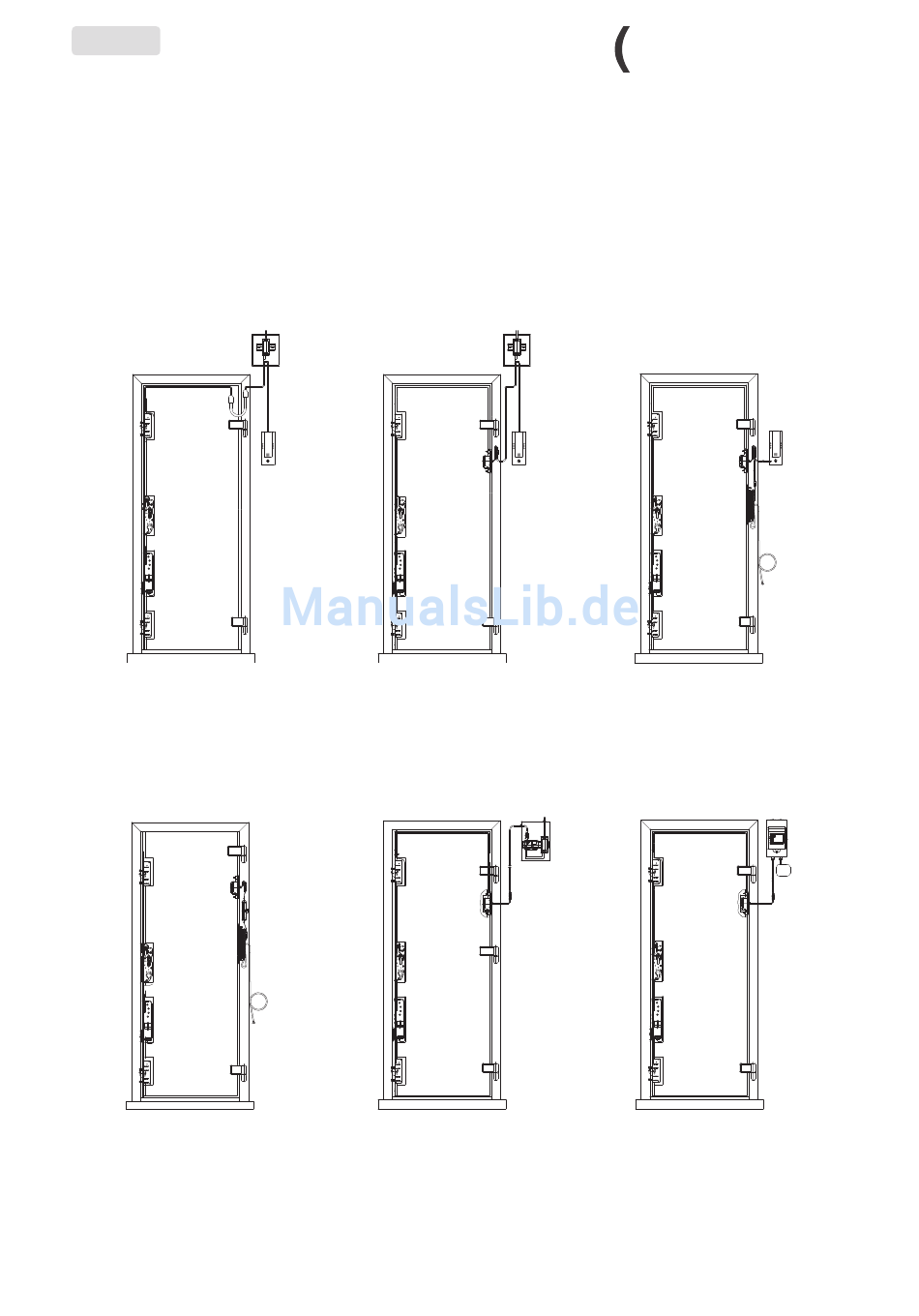

2 Einbaubeispiele
Installation examples
Das große Anwendungsspektrum der multitronic-Serie
zeigt sich anhand verschiedener Einbaumöglichkeiten.
Nachstehend sehen Sie einige Beispiele.
1 2 3 4 5 6 7
Version 1 – Standard
Kabelübergang/ohne Steuerung
Cable loop/without control
1 2 3 4 5 6 7
Version 4 – Standard
All inclusive zur Montage in der Tür
All inclusive for installation in the door
WWW.FUHR.DE
The large
series is depicted by its various installation options.
Below are some examples.
1 2 3 4 5 6 7
Version 2 – Standard
Stößelkontakt/ohne Steuerung
Spring-loaded contact/without control
1 2 3 4 5 6 7
Version 5 – Objekt/Project
Stößelkontakt und Hutschienenbau-
teile für den Schaltschrank
Spring-loaded contact and DIN rail
components for switch cabinet
multitronic
application range
1 2 3 4 5 6 7
Version 3 – Standard
Stößelkontakt und rahmenseitiges
Schaltnetzteil/ohne Steuerung
Spring-loaded contact and frame-
mounted power supply/without control
13 14 15 16 17
1 2 4 3 5 6 7 8 9 10 11 12
1 2 3 4 5 6 7
Version 6 – Objekt/Project
Stößelkontakt und Steuerungsbox
Spring-loaded contact and control box
881/881GL
of the multitronic
230
VAC
3
