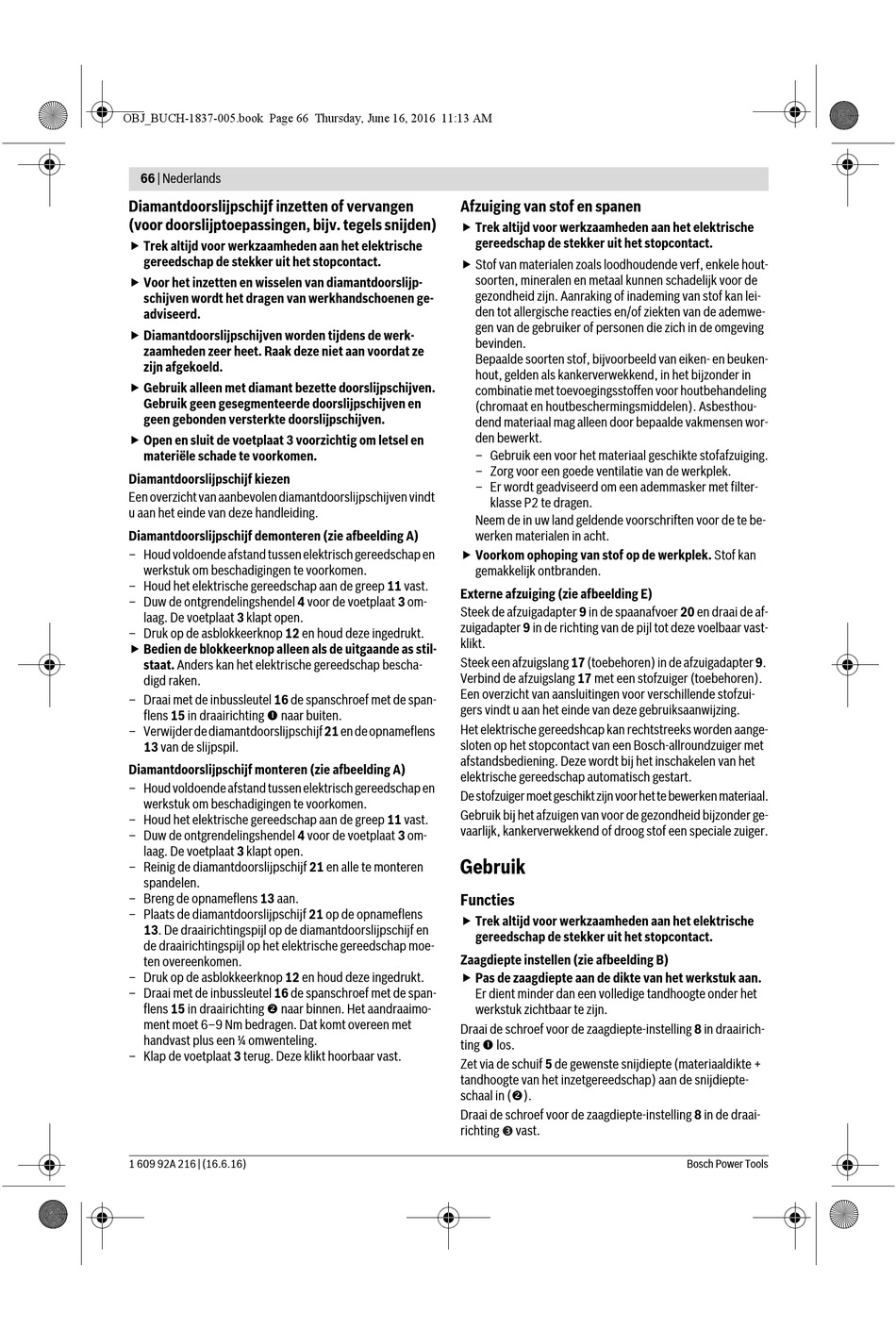

66 | Nederlands
Diamantdoorslijpschijf inzetten of vervangen
(voor doorslijptoepassingen, bijv. tegels snijden)
 Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
 Voor het inzetten en wisselen van diamantdoorslijp-
schijven wordt het dragen van werkhandschoenen ge-
adviseerd.
 Diamantdoorslijpschijven worden tijdens de werk-
zaamheden zeer heet. Raak deze niet aan voordat ze
zijn afgekoeld.
 Gebruik alleen met diamant bezette doorslijpschijven.
Gebruik geen gesegmenteerde doorslijpschijven en
geen gebonden versterkte doorslijpschijven.
 Open en sluit de voetplaat 3 voorzichtig om letsel en
materiële schade te voorkomen.
Diamantdoorslijpschijf kiezen
Een overzicht van aanbevolen diamantdoorslijpschijven vindt
u aan het einde van deze handleiding.
Diamantdoorslijpschijf demonteren (zie afbeelding A)
– Houd voldoende afstand tussen elektrisch gereedschap en
werkstuk om beschadigingen te voorkomen.
– Houd het elektrische gereedschap aan de greep 11 vast.
– Duw de ontgrendelingshendel 4 voor de voetplaat 3 om-
laag. De voetplaat 3 klapt open.
– Druk op de asblokkeerknop 12 en houd deze ingedrukt.
 Bedien de blokkeerknop alleen als de uitgaande as stil-
staat. Anders kan het elektrische gereedschap bescha-
digd raken.
– Draai met de inbussleutel 16 de spanschroef met de span-
flens 15 in draairichting  naar buiten.
– Verwijder de diamantdoorslijpschijf 21 en de opnameflens
13 van de slijpspil.
Diamantdoorslijpschijf monteren (zie afbeelding A)
– Houd voldoende afstand tussen elektrisch gereedschap en
werkstuk om beschadigingen te voorkomen.
– Houd het elektrische gereedschap aan de greep 11 vast.
– Duw de ontgrendelingshendel 4 voor de voetplaat 3 om-
laag. De voetplaat 3 klapt open.
– Reinig de diamantdoorslijpschijf 21 en alle te monteren
spandelen.
– Breng de opnameflens 13 aan.
– Plaats de diamantdoorslijpschijf 21 op de opnameflens
13. De draairichtingspijl op de diamantdoorslijpschijf en
de draairichtingspijl op het elektrische gereedschap moe-
ten overeenkomen.
– Druk op de asblokkeerknop 12 en houd deze ingedrukt.
– Draai met de inbussleutel 16 de spanschroef met de span-
flens 15 in draairichting  naar binnen. Het aandraaimo-
ment moet 6–9 Nm bedragen. Dat komt overeen met
handvast plus een ¼ omwenteling.
– Klap de voetplaat 3 terug. Deze klikt hoorbaar vast.
1 609 92A 216 | (16.6.16)
Afzuiging van stof en spanen
 Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
 Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.
– Gebruik een voor het materiaal geschikte stofafzuiging.
– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-
klasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.
 Voorkom ophoping van stof op de werkplek. Stof kan
gemakkelijk ontbranden.
Externe afzuiging (zie afbeelding E)
Steek de afzuigadapter 9 in de spaanafvoer 20 en draai de af-
zuigadapter 9 in de richting van de pijl tot deze voelbaar vast-
klikt.
Steek een afzuigslang 17 (toebehoren) in de afzuigadapter 9.
Verbind de afzuigslang 17 met een stofzuiger (toebehoren).
Een overzicht van aansluitingen voor verschillende stofzui-
gers vindt u aan het einde van deze gebruiksaanwijzing.
Het elektrische gereedshcap kan rechtstreeks worden aange-
sloten op het stopcontact van een Bosch-allroundzuiger met
afstandsbediening. Deze wordt bij het inschakelen van het
elektrische gereedschap automatisch gestart.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-
vaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Functies
 Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Zaagdiepte instellen (zie afbeelding B)
 Pas de zaagdiepte aan de dikte van het werkstuk aan.
Er dient minder dan een volledige tandhoogte onder het
werkstuk zichtbaar te zijn.
Draai de schroef voor de zaagdiepte-instelling 8 in draairich-
ting  los.
Zet via de schuif 5 de gewenste snijdiepte (materiaaldikte +
tandhoogte van het inzetgereedschap) aan de snijdiepte-
schaal in ().
Draai de schroef voor de zaagdiepte-instelling 8 in de draai-
richting vast.
