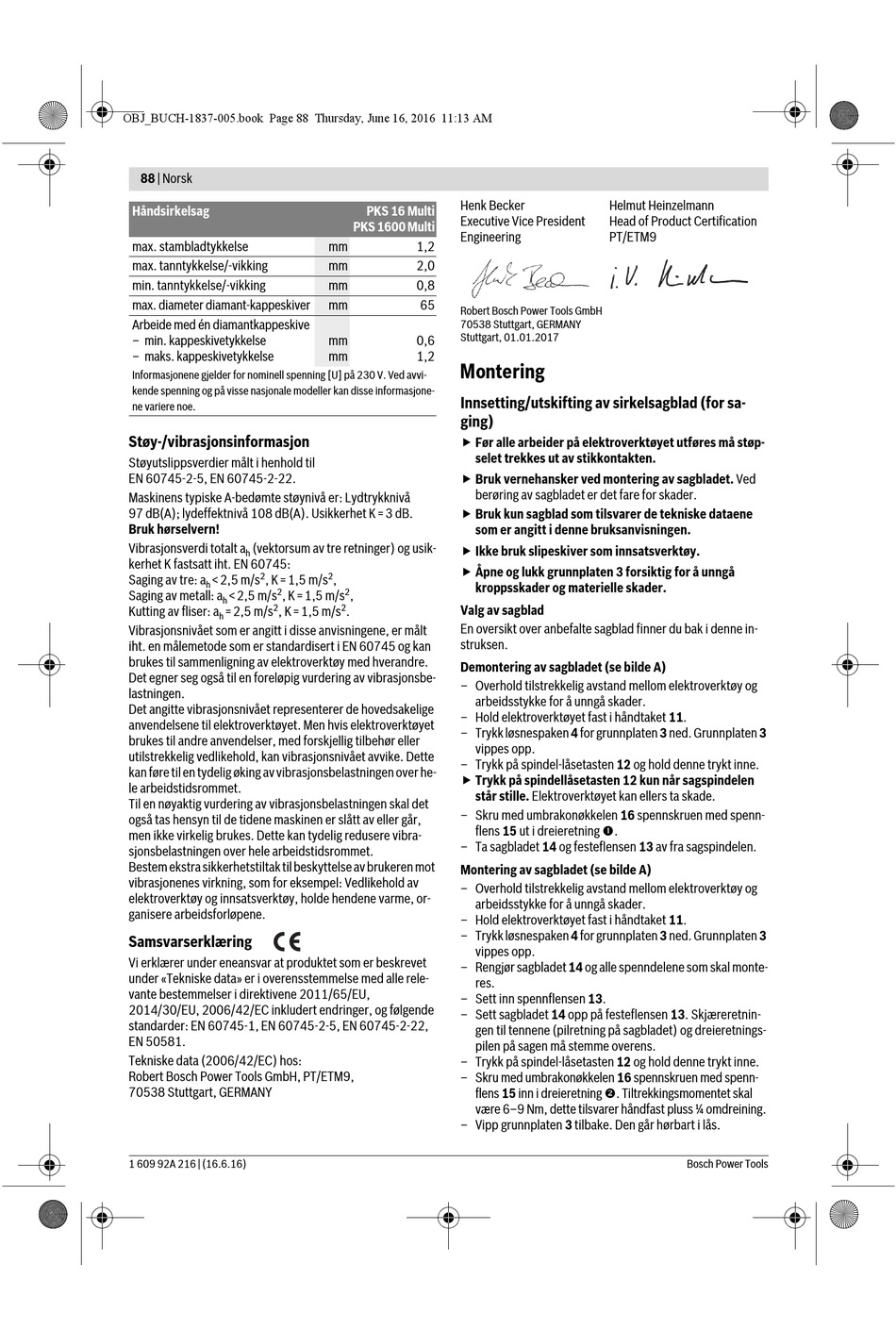

88 | Norsk
Håndsirkelsag
max. stambladtykkelse
max. tanntykkelse/-vikking
min. tanntykkelse/-vikking
max. diameter diamant-kappeskiver
Arbeide med én diamantkappeskive
– min. kappeskivetykkelse
– maks. kappeskivetykkelse
Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvi-
kende spenning og på visse nasjonale modeller kan disse informasjone-
ne variere noe.
Støy-/vibrasjonsinformasjon
Støyutslippsverdier målt i henhold til
EN 60745-2-5, EN 60745-2-22.
Maskinens typiske A-bedømte støynivå er: Lydtrykknivå
97 dB(A); lydeffektnivå 108 dB(A). Usikkerhet K=3 dB.
Bruk hørselvern!
Vibrasjonsverdi totalt a (vektorsum av tre retninger) og usik-
h
kerhet K fastsatt iht. EN 60745:
2
Saging av tre: a <2,5 m/s , K=1,5 m/s
h
2
Saging av metall: a <2,5 m/s , K=1,5 m/s
h
2
Kutting av fliser: a =2,5 m/s , K=1,5 m/s
h
Vibrasjonsnivået som er angitt i disse anvisningene, er målt
iht. en målemetode som er standardisert i EN 60745 og kan
brukes til sammenligning av elektroverktøy med hverandre.
Det egner seg også til en foreløpig vurdering av vibrasjonsbe-
lastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med forskjellig tilbehør eller
utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette
kan føre til en tydelig øking av vibrasjonsbelastningen over he-
le arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere vibra-
sjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
vibrasjonenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or-
ganisere arbeidsforløpene.
Samsvarserklæring
Vi erklærer under eneansvar at produktet som er beskrevet
under «Tekniske data» er i overensstemmelse med alle rele-
vante bestemmelser i direktivene 2011/65/EU,
2014/30/EU, 2006/42/EC inkludert endringer, og følgende
standarder: EN 60745-1, EN 60745-2-5, EN 60745-2-22,
EN 50581.
Tekniske data (2006/42/EC) hos:
Robert Bosch Power Tools GmbH, PT/ETM9,
70538 Stuttgart, GERMANY
1 609 92A 216 | (16.6.16)
Henk Becker
PKS 16 Multi
Executive Vice President
PKS 1600 Multi
Engineering
mm 1,2
mm 2,0
mm 0,8
mm 65
Robert Bosch Power Tools GmbH
70538 Stuttgart, GERMANY
Stuttgart, 01.01.2017
mm 0,6
mm 1,2
Montering
Innsetting/utskifting av sirkelsagblad (for sa-
ging)
 Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.
 Bruk vernehansker ved montering av sagbladet. Ved
berøring av sagbladet er det fare for skader.
 Bruk kun sagblad som tilsvarer de tekniske dataene
som er angitt i denne bruksanvisningen.
 Ikke bruk slipeskiver som innsatsverktøy.
 Åpne og lukk grunnplaten 3 forsiktig for å unngå
2
,
kroppsskader og materielle skader.
2
,
2
Valg av sagblad
.
En oversikt over anbefalte sagblad finner du bak i denne in-
struksen.
Demontering av sagbladet (se bilde A)
– Overhold tilstrekkelig avstand mellom elektroverktøy og
arbeidsstykke for å unngå skader.
– Hold elektroverktøyet fast i håndtaket 11.
– Trykk løsnespaken 4 for grunnplaten 3 ned. Grunnplaten 3
vippes opp.
– Trykk på spindel-låsetasten 12 og hold denne trykt inne.
 Trykk på spindellåsetasten 12 kun når sagspindelen
står stille. Elektroverktøyet kan ellers ta skade.
– Skru med umbrakonøkkelen 16 spennskruen med spenn-
flens 15 ut i dreieretning .
– Ta sagbladet 14 og festeflensen 13 av fra sagspindelen.
Montering av sagbladet (se bilde A)
– Overhold tilstrekkelig avstand mellom elektroverktøy og
arbeidsstykke for å unngå skader.
– Hold elektroverktøyet fast i håndtaket 11.
– Trykk løsnespaken 4 for grunnplaten 3 ned. Grunnplaten 3
vippes opp.
– Rengjør sagbladet 14 og alle spenndelene som skal monte-
res.
– Sett inn spennflensen 13.
– Sett sagbladet 14 opp på festeflensen 13. Skjæreretnin-
gen til tennene (pilretning på sagbladet) og dreieretnings-
pilen på sagen må stemme overens.
– Trykk på spindel-låsetasten 12 og hold denne trykt inne.
– Skru med umbrakonøkkelen 16 spennskruen med spenn-
flens 15 inn i dreieretning . Tiltrekkingsmomentet skal
være 6–9 Nm, dette tilsvarer håndfast pluss ¼ omdreining.
– Vipp grunnplaten 3 tilbake. Den går hørbart i lås.
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
