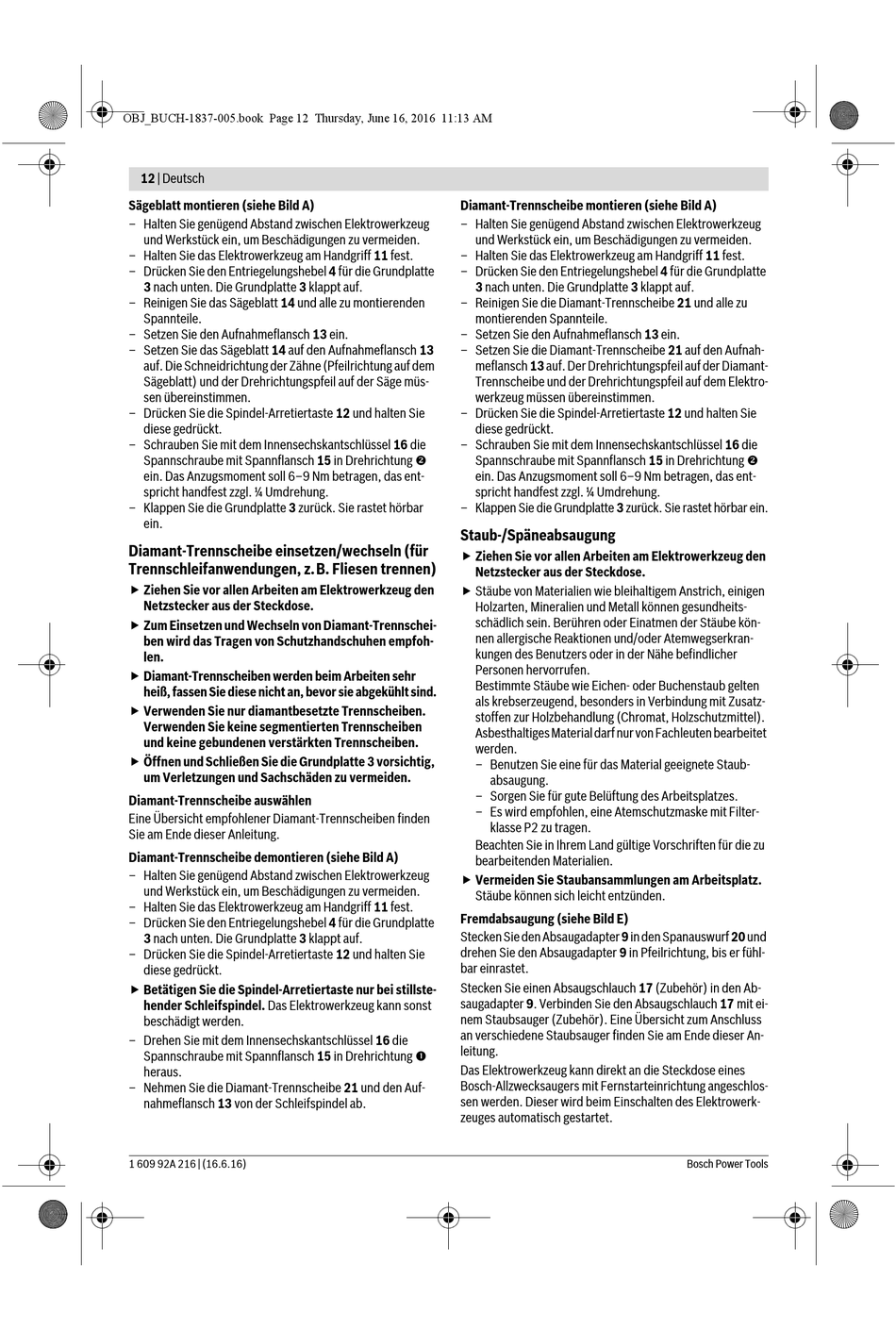

12 | Deutsch
Sägeblatt montieren (siehe Bild A)
– Halten Sie genügend Abstand zwischen Elektrowerkzeug
und Werkstück ein, um Beschädigungen zu vermeiden.
– Halten Sie das Elektrowerkzeug am Handgriff 11 fest.
– Drücken Sie den Entriegelungshebel 4 für die Grundplatte
3 nach unten. Die Grundplatte 3 klappt auf.
– Reinigen Sie das Sägeblatt 14 und alle zu montierenden
Spannteile.
– Setzen Sie den Aufnahmeflansch 13 ein.
– Setzen Sie das Sägeblatt 14 auf den Aufnahmeflansch 13
auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem
Sägeblatt) und der Drehrichtungspfeil auf der Säge müs-
sen übereinstimmen.
– Drücken Sie die Spindel-Arretiertaste 12 und halten Sie
diese gedrückt.
– Schrauben Sie mit dem Innensechskantschlüssel 16 die
Spannschraube mit Spannflansch 15 in Drehrichtung 
ein. Das Anzugsmoment soll 6–9 Nm betragen, das ent-
spricht handfest zzgl. ¼ Umdrehung.
– Klappen Sie die Grundplatte 3 zurück. Sie rastet hörbar
ein.
Diamant-Trennscheibe einsetzen/wechseln (für
Trennschleifanwendungen, z.B. Fliesen trennen)
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
 Zum Einsetzen und Wechseln von Diamant-Trennschei-
ben wird das Tragen von Schutzhandschuhen empfoh-
len.
 Diamant-Trennscheiben werden beim Arbeiten sehr
heiß, fassen Sie diese nicht an, bevor sie abgekühlt sind.
 Verwenden Sie nur diamantbesetzte Trennscheiben.
Verwenden Sie keine segmentierten Trennscheiben
und keine gebundenen verstärkten Trennscheiben.
 Öffnen und Schließen Sie die Grundplatte 3 vorsichtig,
um Verletzungen und Sachschäden zu vermeiden.
Diamant-Trennscheibe auswählen
Eine Übersicht empfohlener Diamant-Trennscheiben finden
Sie am Ende dieser Anleitung.
Diamant-Trennscheibe demontieren (siehe Bild A)
– Halten Sie genügend Abstand zwischen Elektrowerkzeug
und Werkstück ein, um Beschädigungen zu vermeiden.
– Halten Sie das Elektrowerkzeug am Handgriff 11 fest.
– Drücken Sie den Entriegelungshebel 4 für die Grundplatte
3 nach unten. Die Grundplatte 3 klappt auf.
– Drücken Sie die Spindel-Arretiertaste 12 und halten Sie
diese gedrückt.
 Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
– Drehen Sie mit dem Innensechskantschlüssel 16 die
Spannschraube mit Spannflansch 15 in Drehrichtung 
heraus.
– Nehmen Sie die Diamant-Trennscheibe 21 und den Auf-
nahmeflansch 13 von der Schleifspindel ab.
1 609 92A 216 | (16.6.16)
Diamant-Trennscheibe montieren (siehe Bild A)
– Halten Sie genügend Abstand zwischen Elektrowerkzeug
und Werkstück ein, um Beschädigungen zu vermeiden.
– Halten Sie das Elektrowerkzeug am Handgriff 11 fest.
– Drücken Sie den Entriegelungshebel 4 für die Grundplatte
3 nach unten. Die Grundplatte 3 klappt auf.
– Reinigen Sie die Diamant-Trennscheibe 21 und alle zu
montierenden Spannteile.
– Setzen Sie den Aufnahmeflansch 13 ein.
– Setzen Sie die Diamant-Trennscheibe 21 auf den Aufnah-
meflansch 13 auf. Der Drehrichtungspfeil auf der Diamant-
Trennscheibe und der Drehrichtungspfeil auf dem Elektro-
werkzeug müssen übereinstimmen.
– Drücken Sie die Spindel-Arretiertaste 12 und halten Sie
diese gedrückt.
– Schrauben Sie mit dem Innensechskantschlüssel 16 die
Spannschraube mit Spannflansch 15 in Drehrichtung 
ein. Das Anzugsmoment soll 6–9 Nm betragen, das ent-
spricht handfest zzgl. ¼ Umdrehung.
– Klappen Sie die Grundplatte 3 zurück. Sie rastet hörbar ein.
Staub-/Späneabsaugung
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
 Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie eine für das Material geeignete Staub-
absaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
 Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Fremdabsaugung (siehe Bild E)
Stecken Sie den Absaugadapter 9 in den Spanauswurf 20 und
drehen Sie den Absaugadapter 9 in Pfeilrichtung, bis er fühl-
bar einrastet.
Stecken Sie einen Absaugschlauch 17 (Zubehör) in den Ab-
saugadapter 9. Verbinden Sie den Absaugschlauch 17 mit ei-
nem Staubsauger (Zubehör). Eine Übersicht zum Anschluss
an verschiedene Staubsauger finden Sie am Ende dieser An-
leitung.
Das Elektrowerkzeug kann direkt an die Steckdose eines
Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlos-
sen werden. Dieser wird beim Einschalten des Elektrowerk-
zeuges automatisch gestartet.
