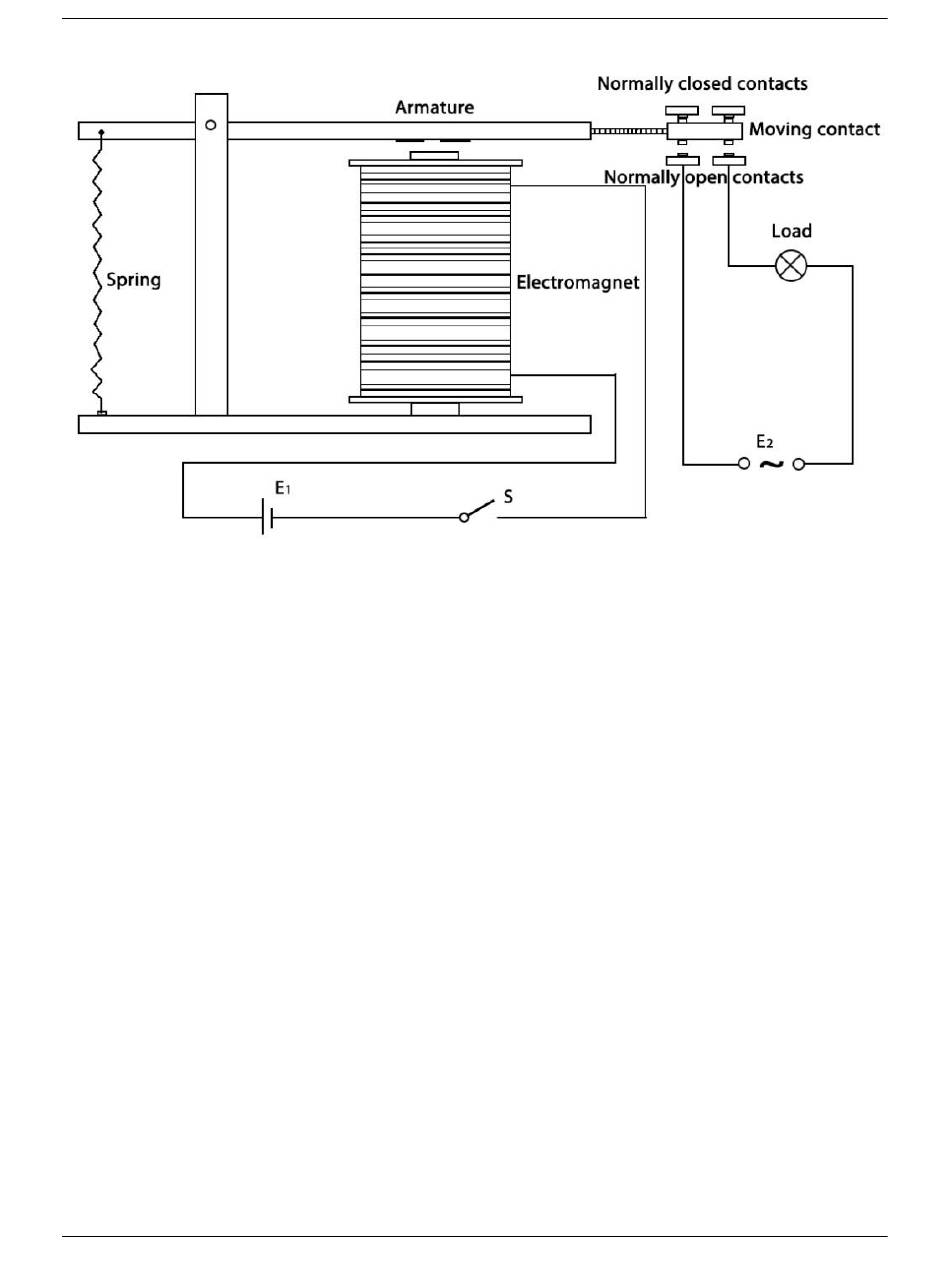

1. Elektromagnet - Er besteht aus einem Eisenkern, der mit einer Drahtspule umwickelt ist. Wenn Strom durch-
geleitet wird, wird er magnetisch. Daher wird es als Elektromagnet bezeichnet.
2. Anker - Der bewegliche Magnetstreifen wird als Anker bezeichnet. Wenn Strom durch sie fließt, wird die Spule
erregt, wodurch ein Magnetfeld erzeugt wird, das verwendet wird, um die normalerweise offenen (N/O) oder
normalerweise geschlossenen (N/C) Punkte herzustellen oder zu unterbrechen. Und der Anker kann sowohl mit
Gleichstrom (DC) als auch mit Wechselstrom (AC) bewegt werden.
3. Feder - Wenn kein Strom durch die Spule des Elektromagneten fließt, zieht die Feder den Anker weg, sodass der
Stromkreis nicht geschlossen werden kann.
4. Satz elektrischer Kontakte - Es gibt zwei Kontaktpunkte:
• Normalerweise offen - verbunden, wenn das Relais aktiviert ist, und getrennt, wenn es inaktiv ist.
• Normalerweise geschlossen - nicht verbunden, wenn das Relais aktiviert ist, und verbunden, wenn es
inaktiv ist.
5. Geformter Rahmen - Relais sind zum Schutz mit Kunststoff überzogen.
Das Funktionsprinzip des Relais ist einfach. Wenn das Relais mit Strom versorgt wird, beginnen Ströme durch die Steu-
erspule zu fließen; Als Ergebnis beginnt der Elektromagnet zu erregen. Dann wird der Anker von der Spule angezogen
und zieht den beweglichen Kontakt zusammen nach unten, wodurch eine Verbindung mit den normalerweise offenen
Kontakten hergestellt wird. Der Stromkreis mit der Last wird also bestromt. Dann wäre das Unterbrechen des Strom-
kreises ein ähnlicher Fall, da der bewegliche Kontakt unter der Kraft der Feder zu den normalerweise geschlossenen
Kontakten gezogen wird. Auf diese Weise kann das Ein- und Ausschalten des Relais den Zustand eines Lastkreises
steuern.
Example
• (Arduino Project)
2.21 Relaismodul
•
3.3 Überhitzungsüberwachung
