3.23.1 Bauen Sie den Kreislauf auf

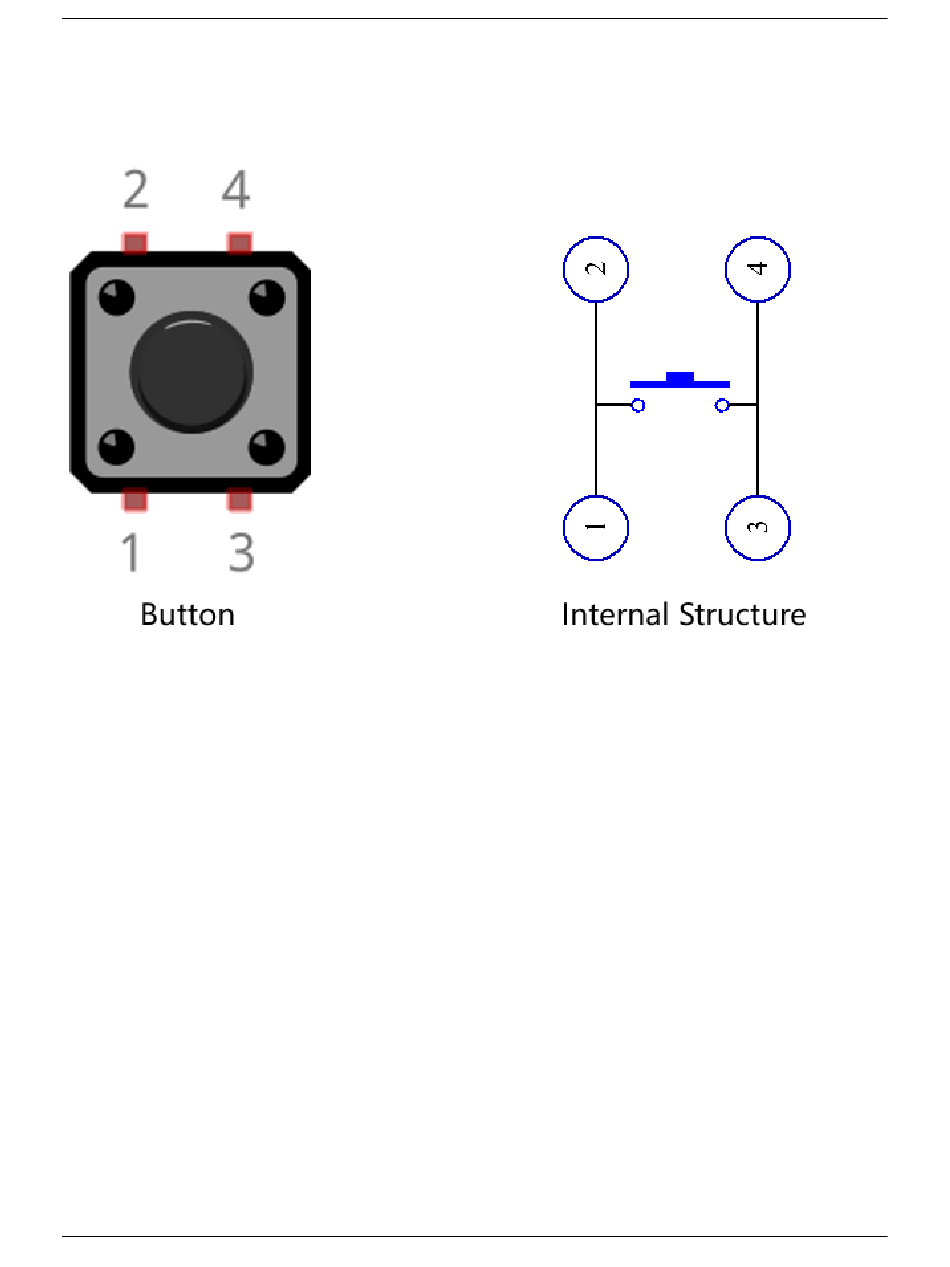

Der Taster ist ein 4-Pin-Bauteil, da Pin 1 mit Pin 2 und Pin 3 mit Pin 4 verbunden ist. Wenn der Taster gedrückt wird,
werden die 4 Pins miteinander verbunden, wodurch der Stromkreis geschlossen wird.
Baue die Schaltung nach dem folgenden Schema auf.
• Verbinde einen der Stifte auf der linken Seite des Knopfes mit Pin 12, der mit einem Pull-Down-Widerstand und
einem 0,1uF (104) Kondensator verbunden ist (um Jitter zu eliminieren und einen stabilen Pegel auszugeben,
wenn der Knopf funktioniert).
• Verbinden Sie das andere Ende des Widerstands und des Kondensators mit GND und einen der Pins auf der
rechten Seite des Tasters mit 5 V.
