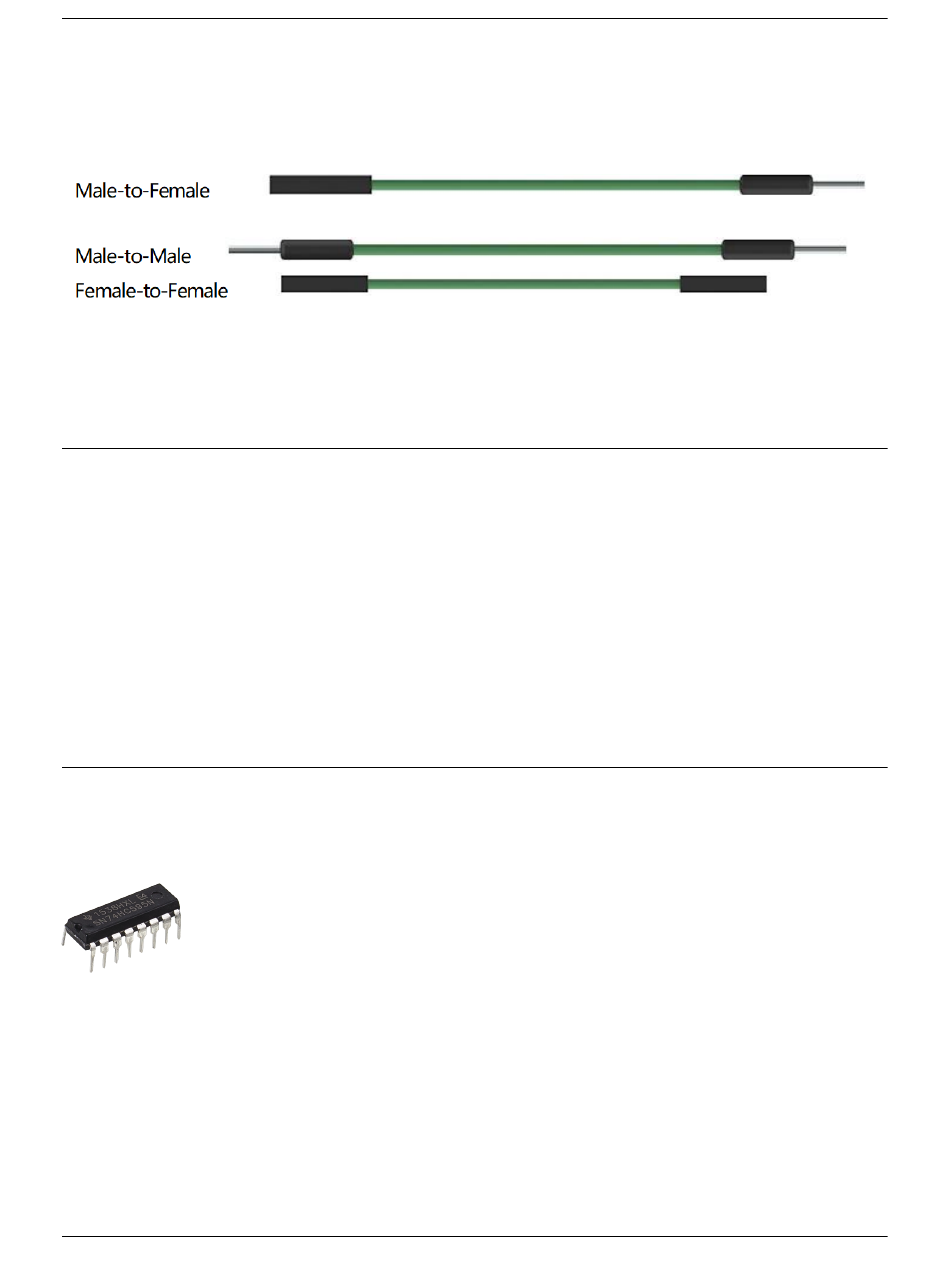

Es gibt drei Arten von Überbrückungskabeln: Buchse-zu-Buchse, Stecker-zu-Stecker und Stecker-zu-Buchse. Der
Grund, warum wir es Male-to-Female nennen, ist, dass es die hervorragende Spitze an einem Ende sowie ein ver-
senktes weibliches Ende hat. Male-to-Male bedeutet, dass beide Seiten männlich sind und Female-to-Female bedeutet,
dass beide Enden weiblich sind.
In einem Projekt kann mehr als ein Typ davon verwendet werden. Die Farbe der Schaltdrähte ist anders, aber das
bedeutet nicht, dass ihre Funktion entsprechend anders ist; Es ist nur so konzipiert, dass die Verbindung zwischen den
einzelnen Schaltkreisen besser identifiziert werden kann.
Chip
Bemerkung: Hallo und willkommen in der SunFounder Raspberry Pi & Arduino & ESP32 Enthusiasten-Gemeinschaft
auf Facebook! Tauchen Sie tiefer ein in die Welt von Raspberry Pi, Arduino und ESP32 mit anderen Enthusiasten.
Warum beitreten?
• Expertenunterstützung: Lösen Sie Nachverkaufsprobleme und technische Herausforderungen mit Hilfe unserer
Gemeinschaft und unseres Teams.
• Lernen & Teilen: Tauschen Sie Tipps und Anleitungen aus, um Ihre Fähigkeiten zu verbessern.
• Exklusive Vorschauen: Erhalten Sie frühzeitigen Zugang zu neuen Produktankündigungen und exklusiven Ein-
blicken.
• Spezialrabatte: Genießen Sie exklusive Rabatte auf unsere neuesten Produkte.
• Festliche Aktionen und Gewinnspiele: Nehmen Sie an Gewinnspielen und Feiertagsaktionen teil.
Sind Sie bereit, mit uns zu erkunden und zu erschaffen? Klicken Sie auf [] und treten Sie heute bei!

1.9 74HC595

Der 74HC595 besteht aus einem 8-Bit-Schieberegister und einem Speicherregister mit parallelen Ausgängen mit drei
Zuständen. Es wandelt die serielle Eingabe in eine parallele Ausgabe um, sodass Sie IO-Ports einer MCU einsparen
können. Wenn MR (Pin 10) auf hohem Pegel und OE (Pin 13) auf niedrigem Pegel ist, werden Daten bei der ansteigen-
den Flanke von SHcp eingegeben und gehen durch die ansteigende Flanke von SHcp in das Speicherregister. Wenn die
beiden Takte zusammengeschaltet werden, ist das Schieberegister immer einen Impuls früher als das Speicherregis-
ter. Es gibt einen seriellen Shift-Eingangspin (Ds), einen seriellen Ausgangspin (Q) und eine asynchrone Reset-Taste
(niedriger Pegel) im Speicherregister. Das Speicherregister gibt einen Bus mit parallelen 8 Bit und in drei Zuständen
aus. Wenn OE aktiviert ist (niedriger Pegel), werden die Daten im Speicherregister an den Bus ausgegeben.
• 74HC595 Datenblatt
