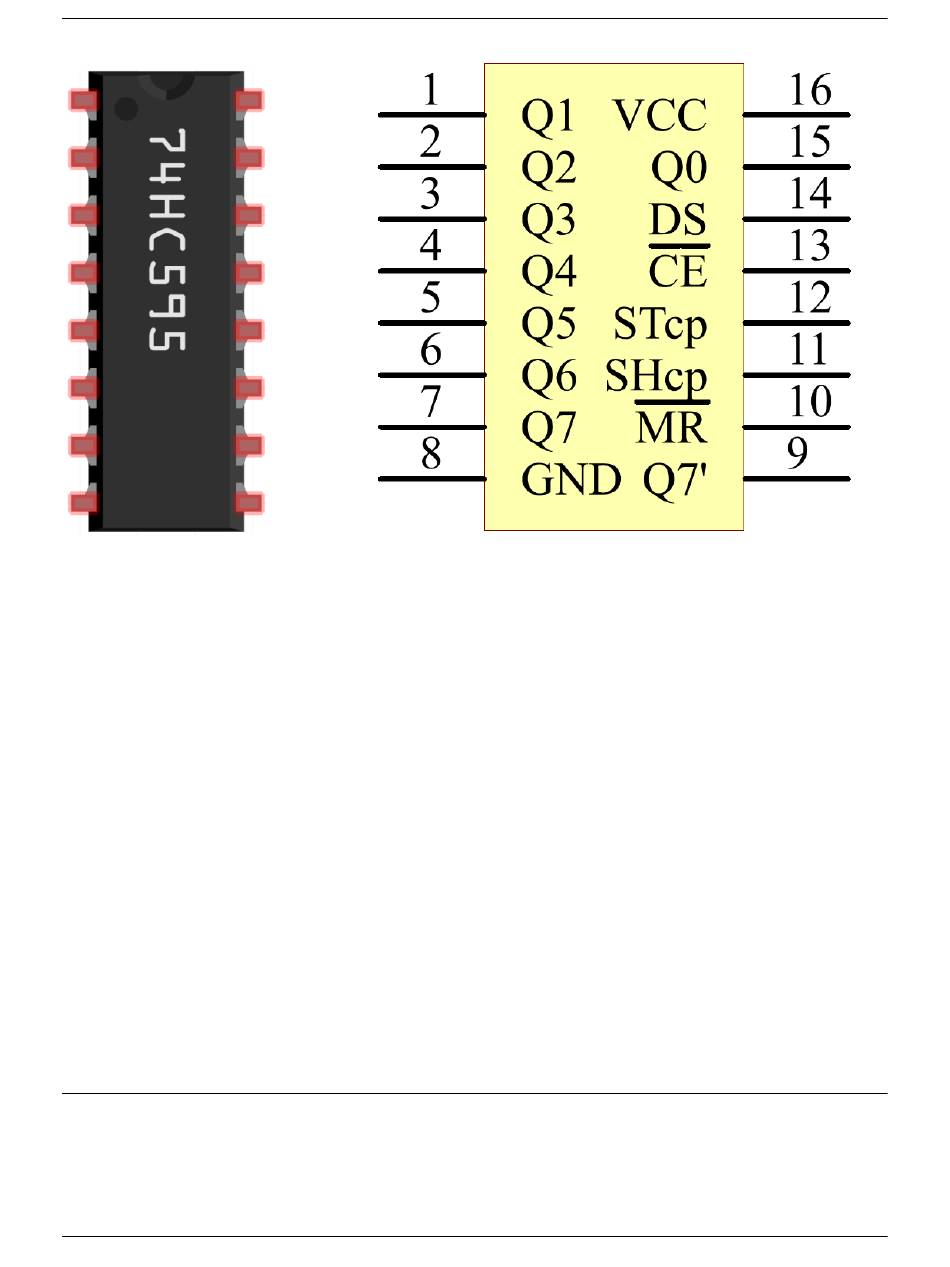

Pins von 74HC595 und ihre Funktionen:
• Q0-Q7: Parallele 8-Bit-Datenausgangspins, die 8 LEDs oder 8 Pins der 7-Segment-Anzeige direkt steuern kön-
nen.
• Q7': Reihenausgangsstift, verbunden mit DS eines anderen 74HC595, um mehrere 74HC595 in Reihe zu schalten
• MR: Reset-Pin, aktiv bei niedrigem Pegel;
• SHcp: Zeitfolgeeingang des Schieberegisters. An der ansteigenden Flanke bewegen sich die Daten im Schiebere-
gister nacheinander um ein Bit, dh Daten in Q1 bewegen sich zu Q2 und so weiter. Während der fallenden Flanke
bleiben die Daten im Schieberegister unverändert.
• STcp: Zeitfolgeeingang des Speicherregisters. Bei der ansteigenden Flanke werden Daten im Schieberegister in
das Speicherregister verschoben.
• CE: Ausgangsaktivierungsstift, aktiv bei niedrigem Pegel.
• DS: Serieller Dateneingangsstift
• VCC: Positive Versorgungsspannung.
• GND: Masse.
Beispiel
•
2.5 7-Segment-Anzeige
•
2.7 4-Digital-7-Segment-Anzeige
•
3.2 Fußgängerüberwegtaste
