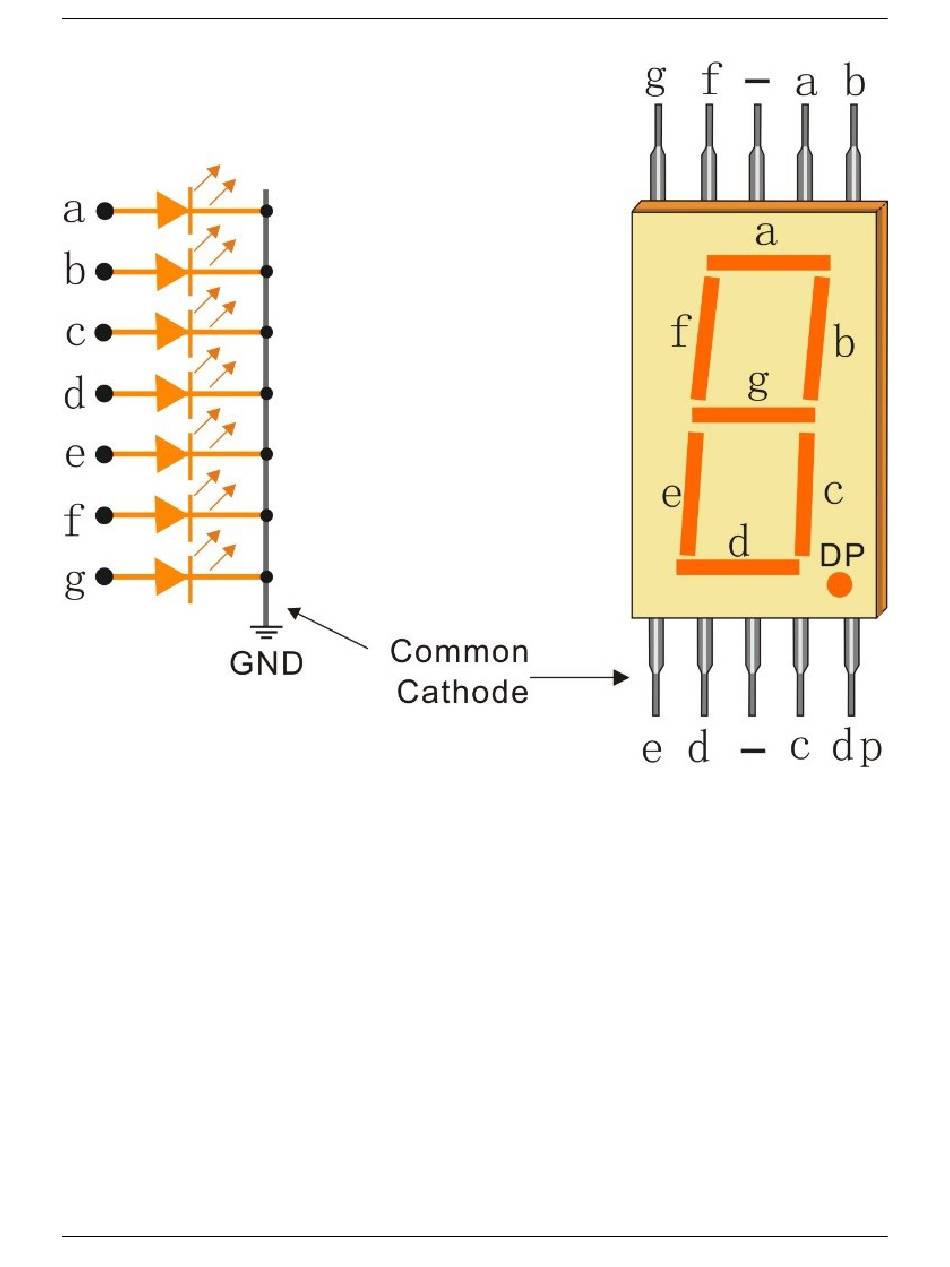

Jede der LEDs in der Anzeige erhält ein Positionssegment, wobei einer ihrer Anschlussstifte aus dem rechteckigen
Kunststoffgehäuse herausgeführt wird. Diese LED-Pins sind mit „a" bis „g" gekennzeichnet und repräsentieren jede
einzelne LED. Die anderen LED-Pins sind miteinander verbunden und bilden einen gemeinsamen Pin. Indem also
die entsprechenden Pins der LED-Segmente in einer bestimmten Reihenfolge in Vorwärtsrichtung vorgespannt wer-
den, werden einige Segmente heller und andere bleiben dunkel, wodurch das entsprechende Zeichen auf dem Display
angezeigt wird.
Codes anzeigen
Damit Sie wissen, wie 7-Segment-Anzeigen (gemeinsame Kathode) Zahlen anzeigen, haben wir die folgende Tabelle
gezeichnet. Zahlen sind die Zahlen 0-F, die auf der 7-Segment-Anzeige angezeigt werden; (DP) GFEDCBA bezieht
sich auf die entsprechende LED, die auf 0 oder 1 gesetzt ist. Beispielsweise bedeutet 00111111, dass DP und G auf 0
gesetzt sind, während andere auf 1 gesetzt sind. Daher wird die Zahl 0 auf der 7-Segment-Anzeige angezeigt. während
der HEX-Code der Hexadezimalzahl entspricht.
