1.23 Relaismodul

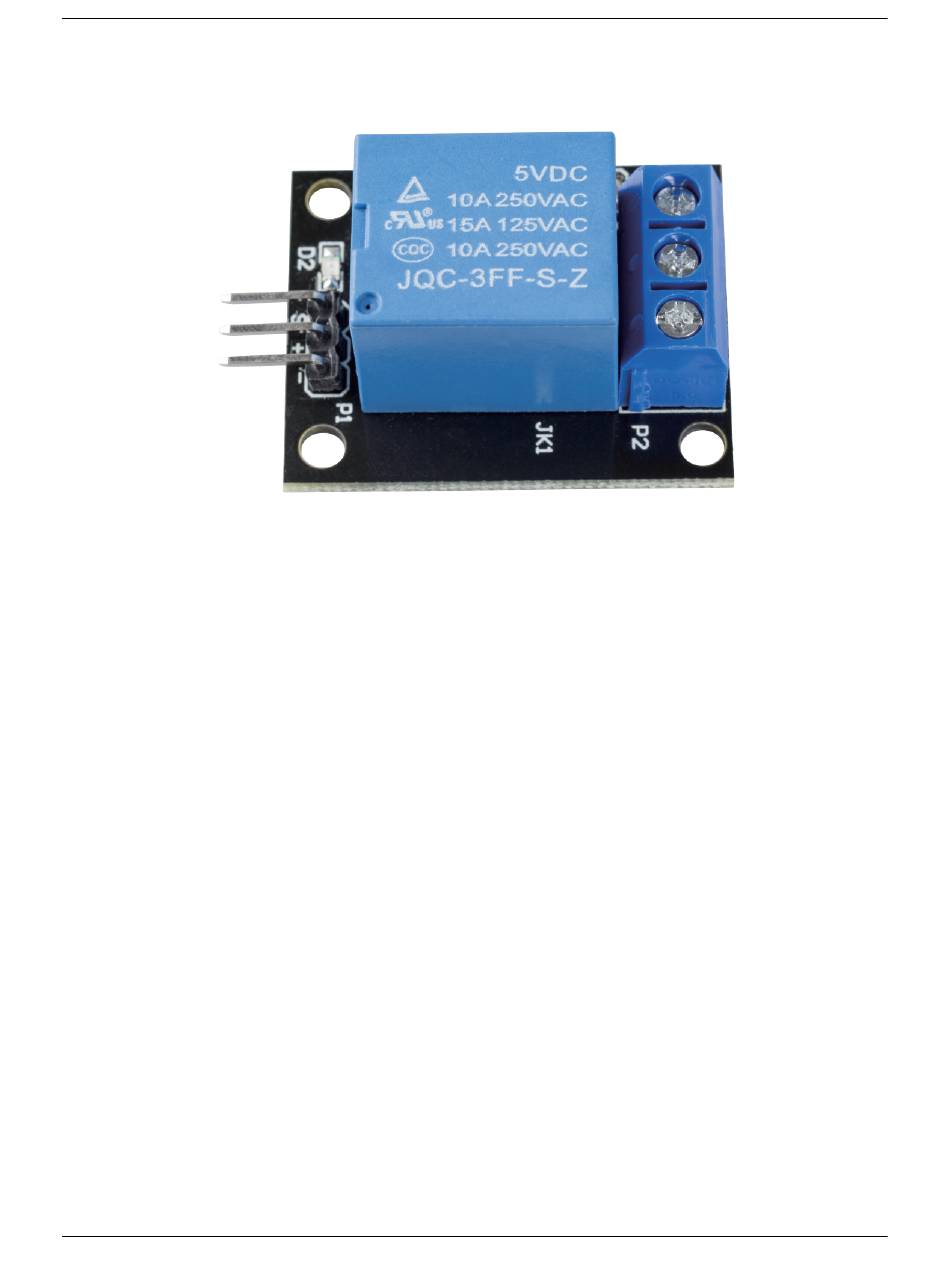

Das Relaismodul ist ein Modul, das aus einem Relais und einer einfachen Schaltung besteht. Es kann zur Steuerung
von Geräten mit hoher Spannung, wie z. B. Haushaltsgeräten, verwendet werden, indem es eine niedrige Spannung, z.
B. 3,3 V, von der Steuerplatine ausgibt.
1.23.1 MERKMALE
• Ausgang: 250VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC-10A.
• Betriebsspannung 5V, Saugstrom ca. 70mA.
• Mit Signalanzeige
• Eingang hoch und das Relais schließt, Eingang niedrig und das Relais öffnet.
• Mit 8050-Transistor zur Ansteuerung des Relais
• Mit Befestigungslöchern
• Platinengröße: 1,8cm*4,0cm*1,9cm, Gewicht 15g
