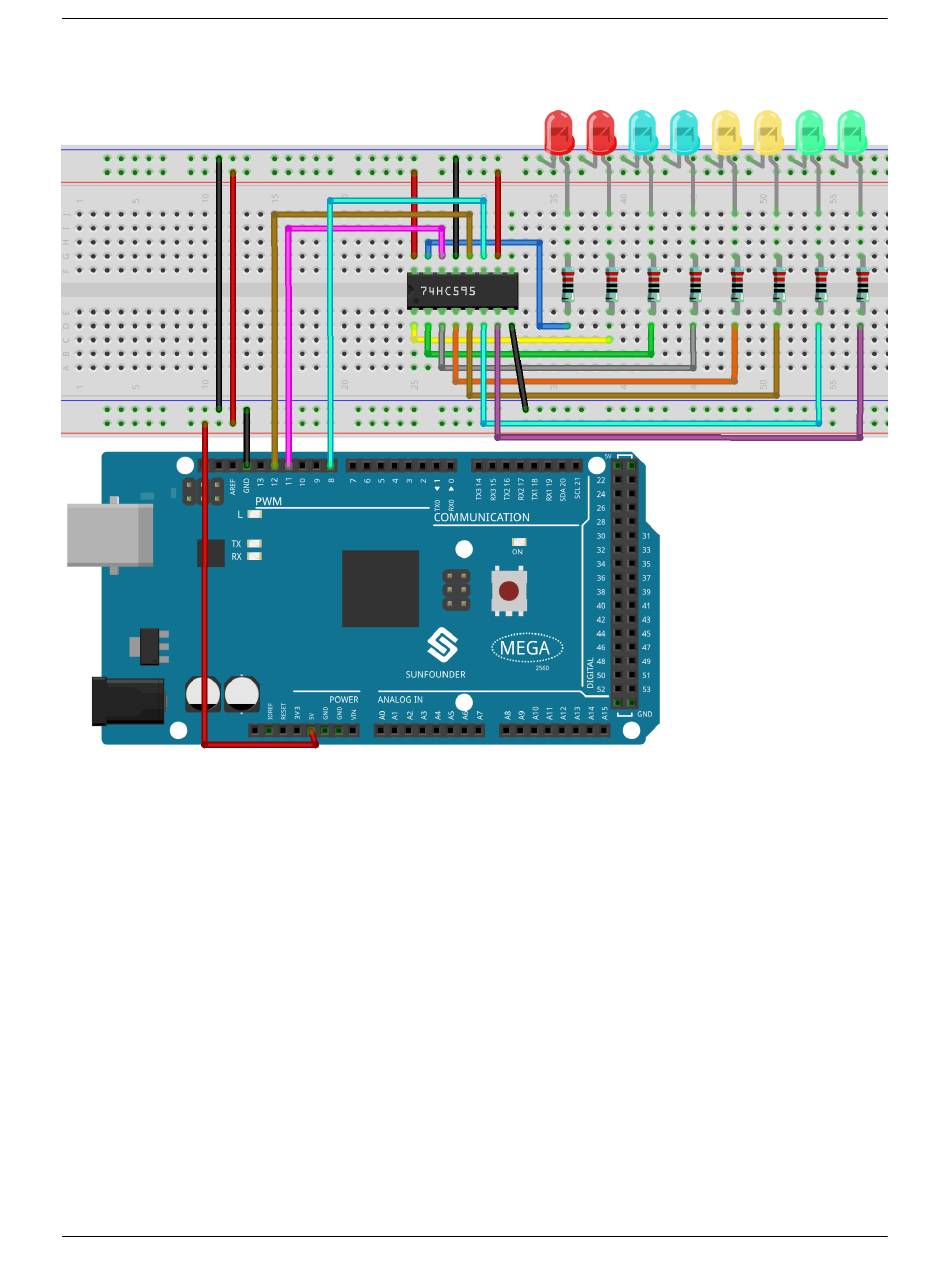

2.16.3 Fritzing-Schaltung
In diesem Beispiel verwenden wir 74HC595 zur Steuerung der LED. Geben Sie jedem Datenausgangsstift (Q0-Q7)
einen 220-Ohm-Widerstand und verbinden Sie ihn dann mit der LED. Der Schaltplan ist wie folgt:
