2.19 2.9 I2C LCD1602 Modul

2.19.1 Überblick
In dieser Lektion lernen Sie LCD1602 kennen. LCD1602- oder 1602-Zeichen-Flüssigkristallanzeige, eine Art Punkt-
matrixmodul zum Anzeigen von Buchstaben, Zahlen, Zeichen usw.

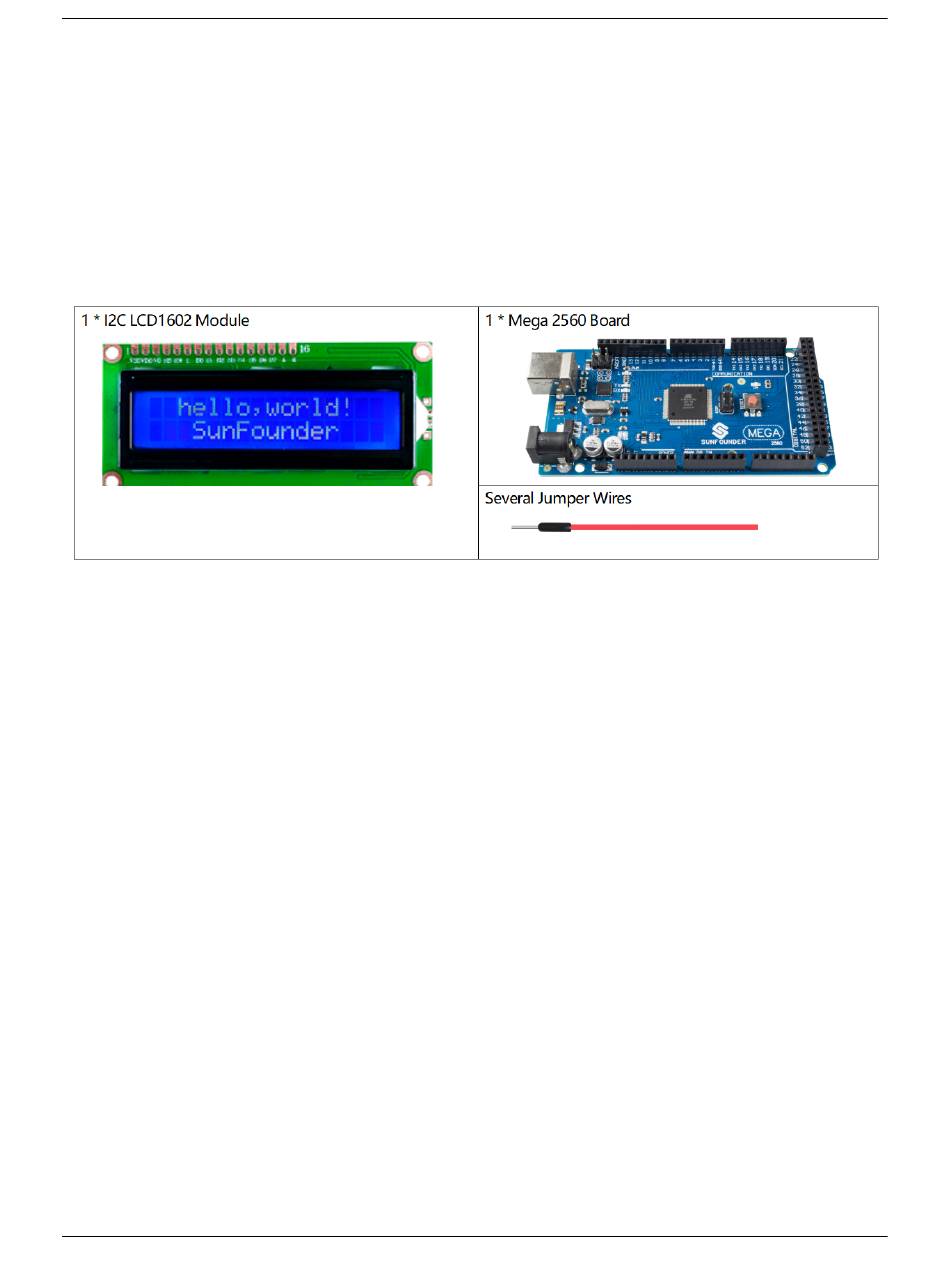

2.19.2 Erforderliche Komponenten
•
SunFounder Mega Board
•
Überbrückungsdrähte
•
I2C LCD1602
2.19.3 Fritzing-Schaltung
In diesem Beispiel verbinden wir den ersten Pin GND von LCD1602 mit GND, den zweiten Pin VCC mit 5 V, den
dritten Pin SDA mit dem Pin SDA 20 und den vierten Pin SCL mit dem Pin SCL 21.
