5
Rury czynnika chłodniczego
Rury czynnika chłodniczego
1. Stosować następujące przewody rurowe na
czynnik chłodniczy:
Materiał: rury z miedzi odtlenionej fosforem, bez
szwu.
ø09,52 Grubość ścianek nie mniejsza niż 0,8 mm
ø15,88 Grubość ścianek nie mniejsza niż 1,0 mm
Nie używać rur miedzianych ze ściankami o
grubości mniejszej niż podane powyżej.

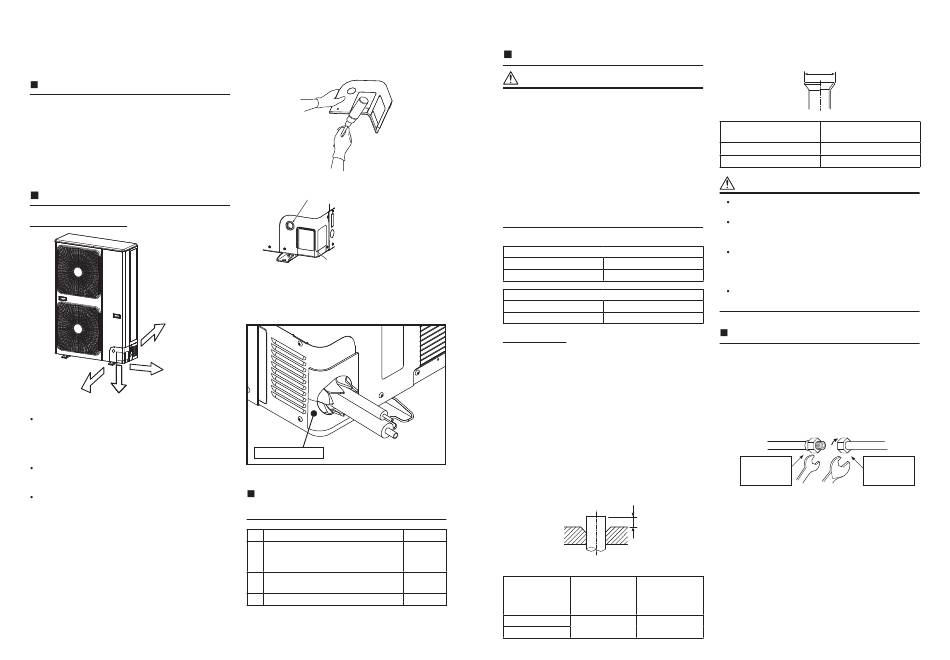

Wybijanie osłony rury
Procedura wybijania
Kierunek w tył
Kierunek w bok
Kierunek do
Kierunek w dół
przodu
Rury łączące jednostki wewnętrznej/zewnętrznej
można łączyć w 4 kierunkach.
Wybić otwory w osłonie rury, przez które w płycie
podstawy zostaną przeprowadzone rury lub
przewody elektryczne.
Odłączyć osłonę rur i uderzyć kilkakrotnie trzonkiem
śrubokręta w zaślepkę otworów.
Teraz można z łatwością przebić wybijany otwór.
Po wybiciu otworu usunąć zadziory z jego krawędzi,
po czym zamontować w otworze przelotowym
dostarczoną w zestawie tuleję ochronną wraz z
materiałem osłonowym, aby zabezpieczyć przewody
elektryczne i rury przed uszkodzeniem.
Po podłączeniu rur należy pamiętać o zamocowaniu
osłony rur. Aby ułatwić instalację, można rozciąć
szczeliny pod osłonami rur.
Po podłączeniu rur upewnić się, że zamontowana
jest osłona rur. Osłonę rury można w łatwy sposób
zamontować, odcinając szczelinę w jej dolnej części.
25-PL
* Podczas pracy nosić wytrzymałe rękawice ochronne.
Dostarczona tuleja ochronna
Dostarczony materiał ochronny
otworu przejściowego
* Dobrze zamocować materiał
ochronny, aby się nie luzował.
Przyklejanie GUMOWEJ PŁYTKI
po podłączeniu ZŁĄCZA postępuj
zgodnie z ilustracją.
GUMOWA PŁYTKA
Opcjonalne części montażowe
(produkt lokalny)
Nazwa części Ilość
Rury czynnika chłodniczego
A Strona cieczowa: Ø9,5 mm Po jednej
Strona gazowa: Ø15,9 mm
Materiał izolacyjny rury
B 1
(spieniony polietylen, grubość: 10 mm)
C Szpachlówka, taśma PCW Po jednej
– 13 –
Podłączanie rur chłodniczych
PRZESTROGA
4 PUNKTY WAŻNE PODCZAS INSTALACJI RUR
1. W przypadku pomieszczeń wewnętrznych nie jest
dozwolone stosowanie złączy mechanicznych i
kielichowych wielokrotnego użytku. W przypadku
ponownego użycia złączy mechanicznych w
pomieszczeniach wewnętrznych należy wymienić
części uszczelniające.
W przypadku stosowania złączy kielichowych w
pomieszczeniach wewnętrznych część kielichowa
wymagają odnowienia.
2. Docisnąć połączenie (miądzy rurami a jednostką)
3. Odpowietrzyć rury łączące za pomocą POMPY
PRÓŻNIOWEJ.
4. Sprawdzić, czy nie wycieka gaz. (miejsca łączeń)
Podłączanie rur
Strona cieczowa
Średnica zewnętrzna
Grubość
Ø9,5 mm
Strona gazowa
Średnica zewnętrzna
Grubość
Ø15,9 mm
Rozszerzenie
1. Rurę dociąć za pomocą obcinarki do rur.
Należy koniecznie usunąć zadziory, które mogą być
przyczyną nieszczelności.
2. Nałożyć na rurę nakrętkę kielichową, po czym
wykonać na rurze kielich.
Należy stosować nakrętki kielichowe dostarczone
w zestawie z klimatyzatorem lub przeznaczone do
czynnika R32.
Nałożyć na rurę nakrętkę kielichową, następnie
wykonać na rurze kielich.
Należy stosować nakrętki kielichowe dostarczone
w zestawie z klimatyzatorem lub przeznaczone do
czynnika R32 lub R410A.
Można jednak stosować tradycyjne narzędzia po
dopasowaniu długości wystawania miedzianej rury.
Długość wystawania rozszerzenia: B (Jednostka: mm)
B
Narzędzie sztywne (Dociskowe)
Narzędzie do
Średn.
systemów z
zewnętrzna
czynnikiem
rury miedzianej
R32/R410A
9,5
0 do 0,5
15,9
Średnica rozszerzenia: A (Jednostka: mm)
A
Średn. zewnętrzna rury
miedzianej
9,5
15,9
PRZESTROGA
Nie należy zarysować wewnętrznej części części z
kielichem przy usuwaniu zadziorów.
W przypadku obróbki kielicha, gdy występują na
nim rysy w wewnętrznej części może dochodzić do
wycieku gazu chłodniczego.
Sprawdzić, czy kielich nie jest zadrapany,
zniekształcony lub spłaszczony, a także czy jest
wolny od wiórów i innych zanieczyszczeń po
0,8 mm
wykonaniu procesu kielichowania.
Nie nakładać oleju chłodziarkowego na
powierzchnię kielichowaną.
1,0 mm
Dokręcanie części łączącej
1
Wyrównać środki rur połączeniowych i
jak najmocniej dokręcić palcami nakrętkę
kielichową. Następnie zablokować
nakrętkę kluczem, jak pokazano na
rysunku, po czym dokręcić ją kluczem
dynamometrycznym.
Półzłączka lub zawór zaporowy
Zewnętrzna
strona
gwintowana
Zablokować kluczem.
2
Jak pokazano na rysunku, do poluzowania
lub dokręcenia nakrętki kielichowej zaworu
po stronie gazowej należy koniecznie użyć
dwóch kluczy. Jeden klucz nastawny nie
pozwala na uzyskanie odpowiedniego
momentu dokręcenia nakrętki kielichowej.
Do poluzowania lub dokręcenia nakrętki
Użyte typowe
kielichowej zaworu po stronie cieczowej
narzędzie
wystarczy natomiast jeden klucz nastawny.
1,0 do 1,5
+0
A
–0,4
13,2
19,7
Nakrętka kielichowa
Wewnętrzna
strona
gwintowana
Dokręcić kluczem
dynamometrycznym.
26-PL
