Einbauanleitung

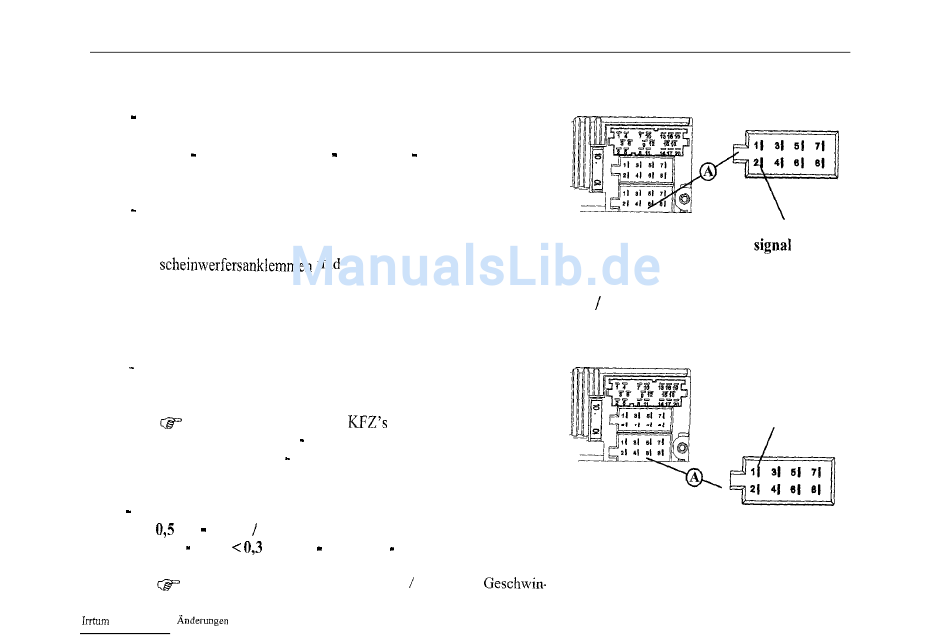

4. Anschluß des Rückfahrsignals
Bei zugänglichem Schalter am Getriebe oder Schaltgestänge
Am geschalteten Kontakt eine separate Leitung anklemmen.
Leitung mit Kammer A Pin 2 verbinden.
Low - Pegel = Masse, High - Pegel 12 V - 16 V
Bei nicht zugänglichem Schalter
Prüfen, welche Leitung zum Rückfahrscheinwerfer verlegt ist.
dazu ggf. Innenabdeckung der Rückfahrleuchte abnehmen.
Eine separate Leitung an die geschaltete Leitung des Riickfahr-
5. Anschluß des Geschwindigkeitssignals (GAL) vom Tachometer / Tachowelle
Elektronischer Tachometer
Signal vom Tachometer abnehmen, verlängern und mit Kammer A
Pin 1 verbinden.
Je nach Ausstattung des KFZ's liegt die Leitung des GAL
Signals im DIN - ISO Stecker des Autoradios. Die Bele-
gung des DIN - ISO Steckers kann je nach Fahrzeugtyp va-
riieren.
Mindestanforderung an das Signal:
Low - Pegel < 0,3 V, High - Pegel 5 V - 16 V
Sollten Sie den genauen Einbauort / Lage des Geschwin-
Riickfahr-
GAL Signal
