Becker TRAFFIC PRO Einbauanleitung Seite 10

Einbauanleitung
Flexwelle entfetten und den Mitnehmer in die Flexwelle einstek-
ken. Mit geeigneter Einpresszange den Mitnehmer auf die Flex-
welle aufpressen (Bild 9).
Die Pressung so ausführen, daß ein dauerhafter Sitz und der
runde Lauf des Mitnehmers gewährleistet ist.
Schlauchhülse und Mutter soweit in Richtung Mitnehmer ziehen,
bis ca. l-2 mm Spiel ist (Bild 10).
Schlauchhülse mit Zange leicht verquetschen. Als Sicherung mit
Isolierband umwickeln (Bild 11).
Das Zwischenstück und den Geschwindigkeitsgeber in die Welle
einschrauben (Bild 12).
Geschwindigkeitsgeber mit Hilfe des Verlängerungskabels von
VDO (Teilenummer: 2152.90 30 0100) elektrisch anschliessen.
Kabelanschlüsse des Geschwindigkeitsgebers
Braun Masse (Klemme 3 1)
Schwarz - Stromversorgung (Klemme 15) 9 - 16V, 30 mA
Signal für Kammer A Pin1

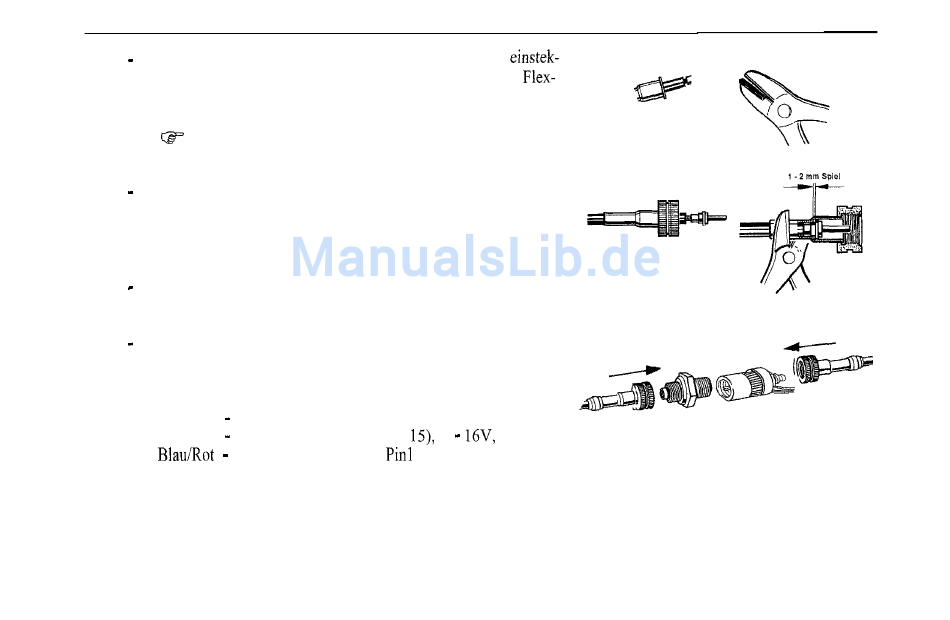

Bild 9
Bild 10
Bild 11
