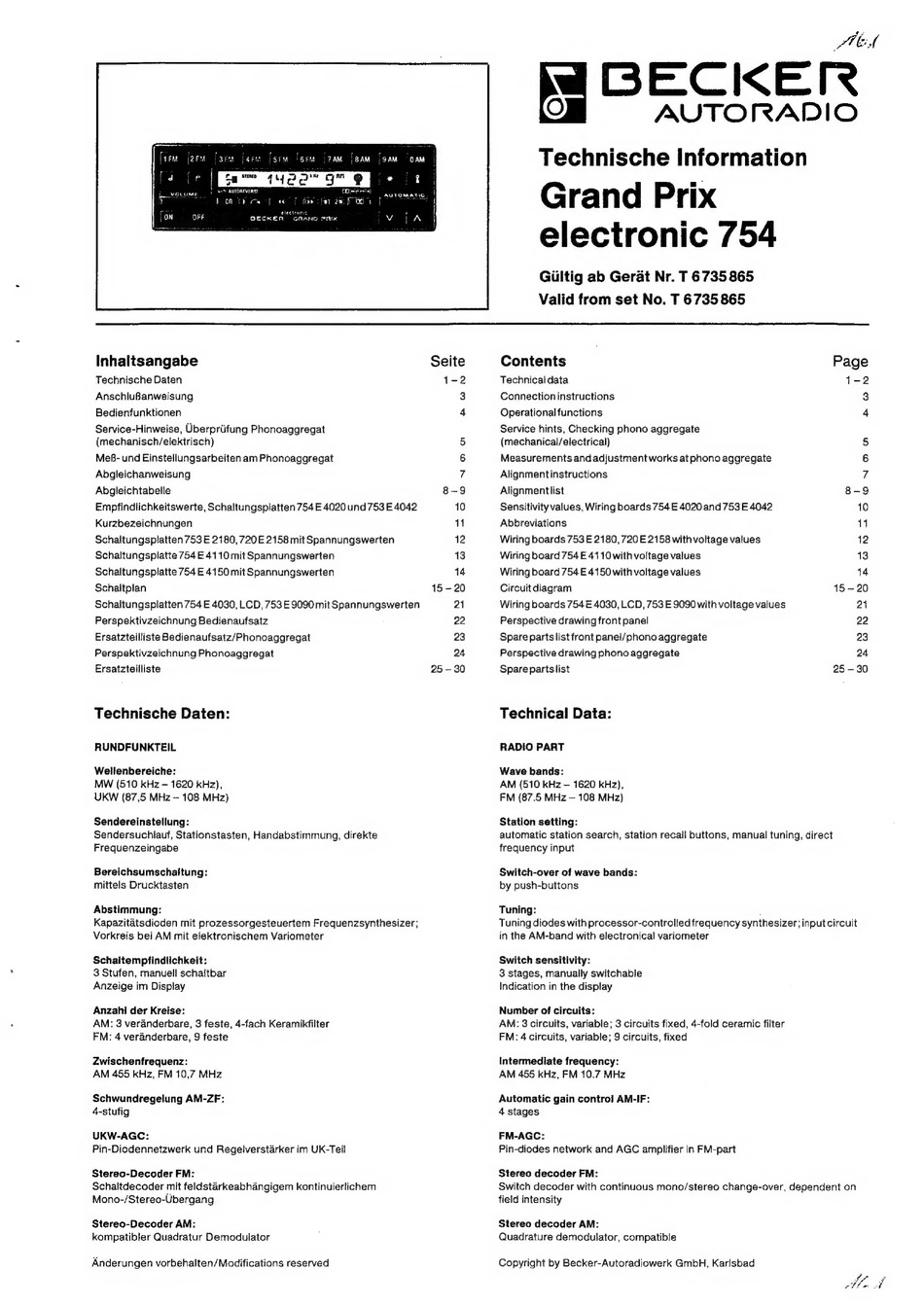

Technische Information
Grand Prix
electronic 754
Giltig ab Gerat Nr. T 6735865
Valid from set No. T 6735 865
Inhaltsangabe
Seite
Technische Daten
1-2
AnschluBanweisung
3
Bedienfunktionen
4
Service-Hinweise, Uberprifung Phonoaggregat
(mechanisch/elektrisch)
5
MeB8- und Einstellungsarbeiten am Phonoaggregat
6
Abgleichanweisung
7
Abgleichtabelle
8-9
Empfindlichkeitswerte, Schaltungsplatten 754 E 4020 und 753 E 4042
10
Kurzbezeichnungen
1
Schaltungsplatten 753 E 2180, 720 E 2158 mit Spannungswerten
12
Schaltungsplatte 754 E 4110 mit Spannungswerten
13
Schaltungsplatte 754 E 4150 mit Spannungswerten
14
Schaltplan
15-20
Schaltungsplatten 754 E 4030, LCD, 753 E 9090 mit Spannungswerten
21
Perspektivzeichnung Bedienaufsatz
22
Ersatzteilliste Bedienaufsatz/Phonoaggregat
23
Perspektivzeichnung Phonoaggregat
24
Ersatzteilliste
25 - 30
Technische Daten:
RUNDFUNKTEIL
Wellenbereiche:
MW (510 kHz — 1620 kHz),
UKW (87,5 MHz — 108 MHz)
Sendereinstellung:
Sendersuchlauf, Stationstasten, Handabstimmung, direkte
Frequenzeingabe
Bereichsumschaltung:
mittels Drucktasten
Abstimmung:
Kapazitatsdioden mit prozessorgesteuertem Frequenzsynthesizer;
Vorkreis bei AM mit elektronischem Variometer
Schaitempfindlichkeit:
3 Stufen, manuel! schaltbar
Anzeige im Display
Anzahl der Kreise:
AM: 3 veranderbare, 3 feste, 4-fach Keramikfilter
FM: 4 veranderbare, 9 feste
Zwischentrequenz:
AM 455 kHz, FM 10,7 MHz
Schwundregelung AM-ZF:
4-stufig
UKW-AGC:
Pin-Diodennetzwerk und Regeiverstarker im UK-Teil
Stereo-Decoder FM:
Schaltdecoder mit feldstarkeabhangigem kontinuierlichem
Mono-/Stereo-Ubergang
Stereo-Decoder AM:
kompatibler Quadratur Demodulator
Anderungen vorbehalten/Modifications reserved
Contents
Page
Technical data
1-2
Connection instructions
3
Operational functions
4
Service hints, Checking phono aggregate
(mechanical/electrical)
5
Measurements
and adjustment works at phono aggregate
6
Alignmentinstructions
7
Alignmentlist
8-9
Sensitivity values, Wiring boards 754 E 4020 and 753 E 4042
10
Abbreviations
11
Wiring boards 753 E 2180, 720 E 2158 with voltage values
12
Wiring board 754 E 4110
with voltage values
13
Wiring board 754 E 4150
with voltage values
14
Circuit diagram
15 — 20
Wiring boards 754 E 4030, LCD, 753 E 9090 with voltage values
at
Perspective drawing front panel
22
Spare parts list front panel/phono aggregate
23
Perspective drawing phono aggregate
24
Spare partslist
25 ~ 30
Technical Data:
RADIO PART
Wave bands:
AM (510 kHz — 1620 kHz),
FM (87.5 MHz — 108 MHz)
Station setting:
automatic station search, station recall buttons, manual tuning, direct
frequency input
Switch-over of wave bands:
by push-buttons
Tuning:
Tuning diodes with processor-controlled frequency synthesizer; input circuit
in the AM-band with electronical variometer
Switch sensitivity:
3 stages, manually switchable
Indication in the display
Number of circuits:
AM: 3 circuits, variable; 3 circuits fixed, 4-fold ceramic filter
FM: 4 circuits, variable; 9 circuits, fixed
Intermediate frequency:
AM 455 kHz, FM 10.7 MHz
Automatic gain control AM-IF:
4 stages
FM-AGC:
Pin-diodes network and AGC amplifier in FM-part
Stereo decoder FM:
Switch decoder with continuous mono/stereo change-over, dependent on
field intensity
Stereo decoder AM:
Quadrature demodulator, compatible
Copyright by Becker-Autoradiowerk GmbH, Karlsbad
