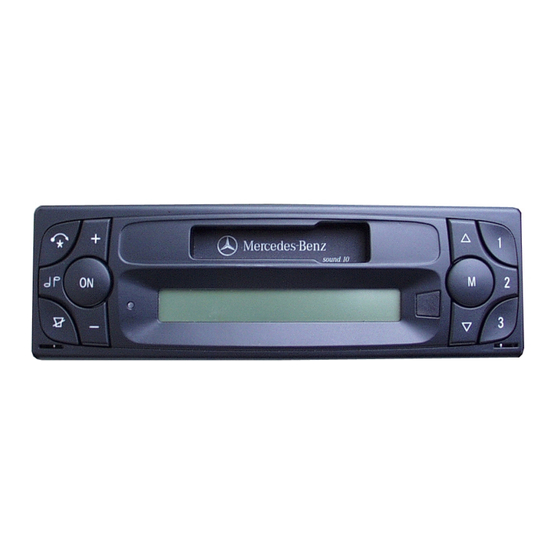

Service Manual
Sound 10 ECE Typ 4113
BECKER GMBH
Im Stöckmädle 1
76307 Karlsbad, Germany
Telefon +49(0) 7248 710
Version 1.0 - deutsch
Schaltplan
Bestückungsplan
Testprogramm / Reset
Code-Eingabe
Technische Daten
Ersatzteile
Technische Änderungen vorbehalten
Copyright by Becker GmbH, Karlsbad
Bestell-Nr. XXXXXXX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker Sound 10 ECE
Inhaltszusammenfassung für Becker Sound 10 ECE
- Seite 1 Service Manual Version 1.0 - deutsch Sound 10 ECE Typ 4113 Schaltplan Bestückungsplan Testprogramm / Reset Code-Eingabe Technische Daten Ersatzteile BECKER GMBH Technische Änderungen vorbehalten Im Stöckmädle 1 Copyright by Becker GmbH, Karlsbad 76307 Karlsbad, Germany Bestell-Nr. XXXXXXX Telefon +49(0) 7248 710...
- Seite 2 Taste gleichzeitig drücken. Es erscheint nochmals der Schriftzug „SOUND 10“. Mit Taste können nachstehende Testmenüs aufgerufen werden. gleichzeitig drücken SOUND 10 Becker-Testmode aktiv (nach der 2. Anzeige „SOUND 10“) danach Anzeige: Y 8050001 1 mal drücken Gerätenummer Anzeige: 06/00 2 mal drücken...
-
Seite 3: Codenummereingabe
Mit Taste „+“ jede Ziffer des Zahlencodes einstellen. Durch Drücken der Taste „M“ wird die Eingabe bestätigt. Die Eingabestelle wird automatisch durch die Bestätigung der Taste „M“ von links nach rechts weitergeschaltet. Komplette Codenummer durch langes Drücken der Taste „M“ bestätigen. Sonstiges Codenummereingabe Sound 10 ECE DIN 4113... - Seite 4 Blink LED: ein- und ausschaltbar Ausgangsleistung: 4 x 15 Watt Leitungsquerschnitt: min. 0,75 mm² Lautsprecherimpedanz: min. 4 Ohm Antenne: Impedanz 50 Ohm Telefon Mute: Low aktiv Pegel < 2 Volt Versorgungsspannung: 12 Volt Sonstiges Technische Daten Sound 10 ECE DIN 4113...
-
Seite 5: Inhaltsverzeichnis
Prozessor; EEPROM (Board 4010) ....... 10 CC-Steuerung (Board 4010) ......... 11 Front Prozessor, Display (Board 4010 Code 04FL) ..12 Prozessor, Display (Board 4010 Code 12KL) ..13 Tastatur links (Board 9090), Tastatur rechts (Board 9080) ............14 Inhaltsverzeichnis Schaltpläne Sound 10 ECE DIN 4113... -
Seite 6: Blockschaltbild Main Board 4010
Tel.-Mute; UD5V, PM-Bus UG5V NF-Teil Tuner Klangsteller; AM/FM Endstufe Steuerung Cassette Steuerung Tuner Prozessor RDS- Decoder Prozessor, Display (Board 4010) Front Tastatur links (Board 9090), Tastatur rechts (Board 9080) Blockschaltbild Main Board 4010 - 04FL/12-KL Sound 10 ECE DIN 4113... -
Seite 7: Konnektorblock (Board 4040)
Front links+ KL58 Lautsprecher nicht belegt Beleuchtung Front links - KL15 Lautsprecher nicht belegt Zündung Heck links+ Lautsprecher KL31 nicht belegt Heck links - Masse nicht belegt nicht belegt Konnektor Konnektorblock Sound 10 ECE DIN 4113 (Board 4040 - 04MK) -
Seite 8: Konnektor-Interface (Board 4010)
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 zu Konnektorblock (Board 4040) Konnektor Konnektor-Interface Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 9: Spannungsversorgung Ug9V; Ud5V; Ug5V (Board 4010)
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 12V out UG9V UG5V UD5V Spannungsversorgung UG9V; UD5V; UG5V Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 10: Tuner
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Oszil. Synthesizer FM-Qualitäts- bewertung Tuner FM / AM-Tuner Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 11: Rds-Decoder (Board 4010)
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Zusatzschaltung Synthesizer-PLL RDS- Decoder Tuner RDS-Decoder Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 12: Nf-Teil
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 NF-Endstufe Audiocontroller Steuerung- NF-Endstufe NF-Teil Audiocontroller, NF-Endstufe Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 13: Interface
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Zündung Tel.-Mute PM-Bus Interface Zündung, Tel.-Mute, PM-Bus Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 14: Steuerung
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Prozessor EEPROM Steuerung Prozessor; EEPROM Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 15: Cc-Steuerung (Board 4010)
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Anschluss Cassettenteil Steuerung Betriebsspannung Cassettenteil Steuerung CC-Steuerung Sound 10 ECE DIN 4113 (Board 4010 - 04FL/12KL) -
Seite 16: Front
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Beleuchtung Display Reset- control Beleuchtungs- steuerung Front-Prozessor Wake up Front- Prozessor Display Front Prozessor, Display Sound 10 ECE DIN 4113 (Board 4010-04FL) -
Seite 17: Prozessor, Display (Board 4010 Code 12Kl)
Schaltpläne - Mercedes Benz Transporter-Vito CSD - Version: 45/00 Reset- control Beleuchtung Display Front-Prozessor Wake up Front- Prozessor Display Beleuchtungssteuerung Front Prozessor, Display Sound 10 ECE DIN 4113 (Board 4010-12KL) -
Seite 18: Tastatur Links (Board 9090), Tastatur Rechts (Board 9080)
CSD - Version: 45/00 zu Mainboard zu Mainboard 4010-04FL 4010-04FL oder oder zu Mainboard zu Mainboard 4010-12KL 4010-12KL Tastatur links Tastatur rechts Beleuchtung Ein/Ausschalter Board 9090 Board 9080 Front Tastatur links Tastatur rechts Sound 10 ECE DIN 4113 (Board 9090), (Board 9080) -
Seite 19: Ersatzteile Typ:_4113
Seite:1 von 13 Ersatzteile Typ:_4113 Pos. Benennung Best.-Nr. 1284614 CHASSIS VMT 1237410 DECKEL CHASSIS 1284622 HALTEFEDER RECHTS 1284630 HALTEFEDER LINKS 1252739 KUEHLKOERPER VMT 3310 WGR11318.00 1246917 IC-HALTER 1248316 ZB RAHMEN, ABSCHIRM-HF- M.ANT.BUCHSE3130 1322281 ZB CONNECTOR 26POL (4103)D&R 3 700 03 01 1231855 HALTER ANTENNENKABEL 1320785... - Seite 20 Seite:2 von 13 Ersatzteile Typ:_4113 C132 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315 C133 1119060 KEKO-CH 1N K X7R 0805 BAW SPE0015A315 C134 1226991 KEKO-CH 2P2 J NP0 0603 BAW SPE0030A315 C1401 1283235 KEKO-CH 4U7 K X5R 1206 10V MUR GMR42-6 C1402 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315...
- Seite 21 Seite:3 von 13 Ersatzteile Typ:_4113 C226 1275992 KEKO-CH 330P J NP0 0603 BAW SPE0030A315 C227 1182943 KEKO-CH 47N K X7R 0805 BAW SPE0015A315 C251 1320513 KEKO-CH 75P J NPO 0603 BAW SPE0030A315 C252 1283499 KEKO-CH 1U K X7R 0805 10V MUR GRM 40 C253 1223951 KEKO-CH 22P J NP0 0603 BAW SPE0030A315...
- Seite 22 Seite:4 von 13 Ersatzteile Typ:_4113 C457 1246321 KEKO-CH 220N K X7R 1206 BAW SPE0036A315 C458 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315 C459 1156624 KEKO-CH 820P J NP0 0805 BAW SPE0003A315 C460 1083945 KEKO-CH 2N7 J NP0 1206 BAW SPE0007A315 C461 1258877 AL-ELKO 4U7 M 50V G BAW SPE0049A31 RM2,5...
- Seite 23 Seite:5 von 13 Ersatzteile Typ:_4113 C606 1253360 AL-ELKO 56U M 2000/105 16V NCC SXE-VB F0 C607 1234536 KEKO-CH 100P J NP0 0603 BAW SPE0030A315 C608 1249150 AL-ELKO 22U M 16V BAW SPE0067A312-RM2,5 C610 1246348 KEKO-CH 100N K X7R 0805 BAW SPE0035A315 C704 1307797 ALKO-CH 4U7 M 25V I G BAW SPE0164A312...
- Seite 24 Seite:6 von 13 Ersatzteile Typ:_4113 DI1801 1345532 DIODE-CH ROH 1SS355 DI1803 1345532 DIODE-CH ROH 1SS355 DI201 1043587 DIODE-CH BAW BAW56 SHIP-TO ST.G SPE0028A DI301 1229788 DIODE-CH BAW BA779-2/1SV234/DPA05 G SPE DI302 1345532 DIODE-CH ROH 1SS355 DI501 1345532 DIODE-CH ROH 1SS355 DI51 1179683 DIODE-CH GIC S3B G...
- Seite 25 Seite:7 von 13 Ersatzteile Typ:_4113 LD1865 1285122 LED-CH SIE LYT670E9349 K2/U Q62703-Q4228 LD1880 1252781 LED-CH SIE LSA670-K G -S/RT LD1890 1285122 LED-CH SIE LYT670E9349 K2/U Q62703-Q4228 LD1891 1285122 LED-CH SIE LYT670E9349 K2/U Q62703-Q4228 LD1892 1285122 LED-CH SIE LYT670E9349 K2/U Q62703-Q4228 LD1894 1285122 LED-CH SIE LYT670E9349 K2/U Q62703-Q4228...
- Seite 26 Seite:8 von 13 Ersatzteile Typ:_4113 R1832 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323 R1833 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323 R1836 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323 R1837 1305093 MEGWI-CH 1M F 0603 BAW SPE0028A323 R1844 1305158 MEGWI-CH 100K F 0603 BAW SPE0028A323 R1845...
- Seite 27 Seite:9 von 13 Ersatzteile Typ:_4113 R236 1305018 MEGWI-CH 150K F 0603 BAW SPE0028A323 R240 1304445 MEGWI-CH 1K F 0603 BAW SPE0028A323 R241 1271202 MEGWI-CH 220K F 0603 G BAW SPE0028A323 R242 1254332 MEGWI-CH 47K F 0603 G BAW SPE0028A323 R243 1305069 MEGWI-CH 560K F 0603 BAW SPE0028A323 R244...
- Seite 28 Seite:10 von 13 Ersatzteile Typ:_4113 R453 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323 R455 1227661 MEGWI-CH 0R 0603 BAW SPE0025A323 R456 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323 R457 1297058 MEGWI-CH 22K F 0603 G BAW SPE0028A323 R458 1254022 MEGWI-CH 2K2 F 0603 G BAW SPE0028A323 R461 1302728 MEGWI-CH 6K2 F 0603 G BAW SPE0028A323...
- Seite 29 Seite:11 von 13 Ersatzteile Typ:_4113 R804 1305131 MEGWI-CH 68K F 0603 BAW SPE0028A323 R805 1258478 MEGWI-CH 15K F 0603 BAW SPE0028A323 R815 1303491 MEGWI-CH 470R F 1206 G BAW SPE0015A323 R816 1297041 MEGWI-CH 10K F 0603 G BAW SPE0028A323 R817 1303491 MEGWI-CH 470R F 1206 G BAW SPE0015A323 R818...
- Seite 30 Seite:12 von 13 Ersatzteile Typ:_4113 S1865 1236903 TASTSCHALTER 1XA ALP SKPGAB -WS G SP101 1341121 UEBERSPG-ABLEITER MMC DSP-201M-A21R GBG T101 1258680 TRANSISTOR-CH TEL S949TR G T1151 1303317 TRANSISTOR-CH SAY 2SC2814 F4+F5 NPN G T151 1289772 TRANSISTOR-CH SIE BCR 198S PNP G T1801 0659614 TRANSISTOR-CH BAW BC848B G SPE0003A...
- Seite 31 Ersatzteile Typ: 4113 Seite: 13 von 13...
