Les convertisseurs de support connectent deux réseaux Ethernet sur
de plus grandes distances via des câbles de fibre optique.
Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur
register.intellinet-network.com/r/508315 ou scannez le code QR figurant sur la couverture.
Traits
• Un port 10/100/1000 RJ45 pouvant supporter une distance maximale de 100 m
• Un port multimode ST à fibre 1000Base-SX permettant
une distance maximum de 550 m
• Compatible avec les modes full-duplex et half-duplex avec auto-négociation
Connexions
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Paires torsadées – RJ45
Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un
commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé.

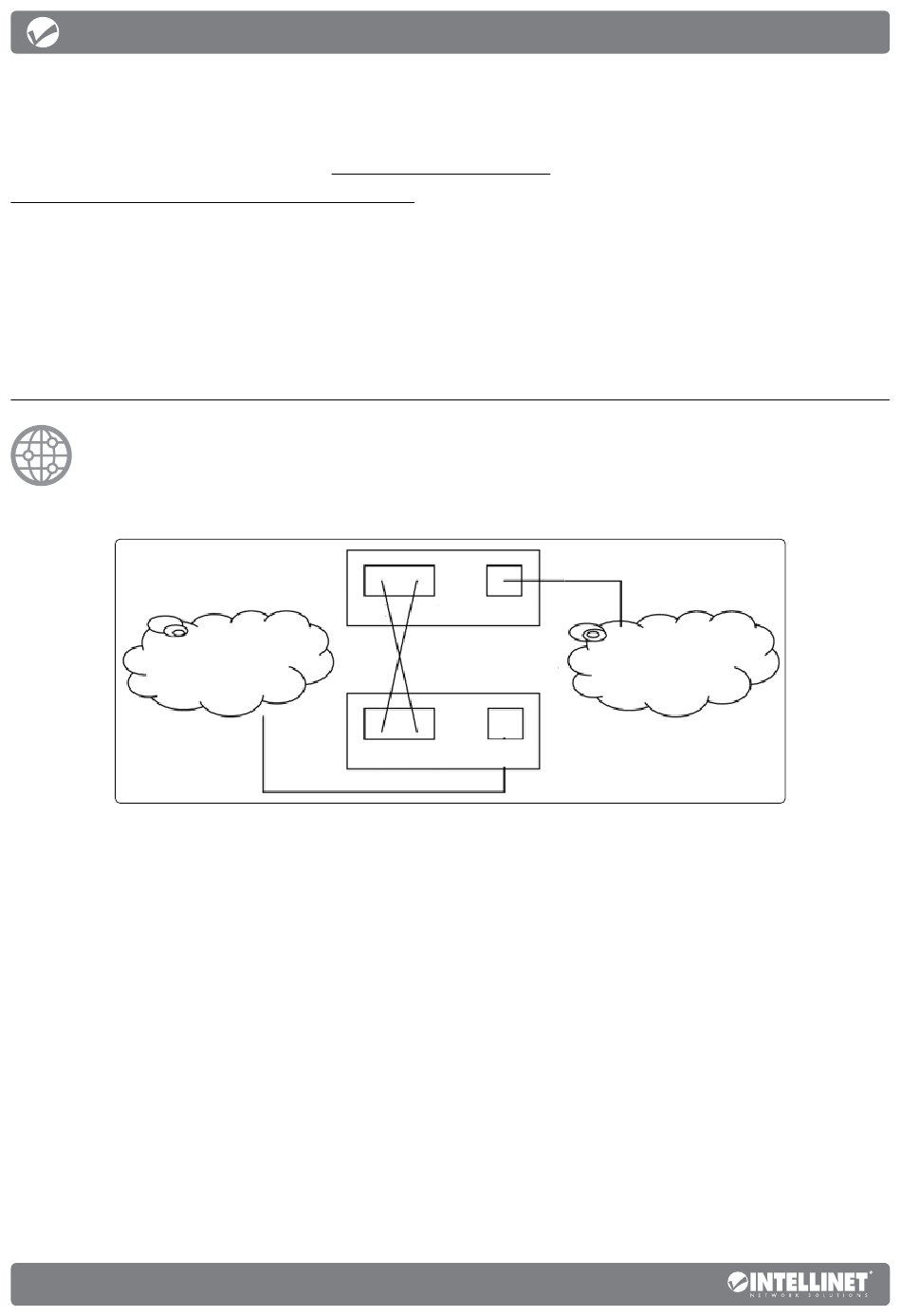

Fibre optique
Comme indiqué ci-dessus, deux câbles de fibre optique doivent être
connectés entre deux convertisseurs de support idéalement identiques.
Établissez une connexion du convertisseur 1 TX au convertisseur 2 RX et
du convertisseur 1 RX au convertisseur 2 TX. Les longueurs maximales et
spécifications de câble de fibre dépendent au modèle (cf. Modèles).
8 Français
Convertisseur de support Gigabit Ethernet
TX RX RJ45
OPTICAL FIBER
RX
TX RJ45
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
