Verwandte Anleitungen für Intellinet 508193
Inhaltszusammenfassung für Intellinet 508193

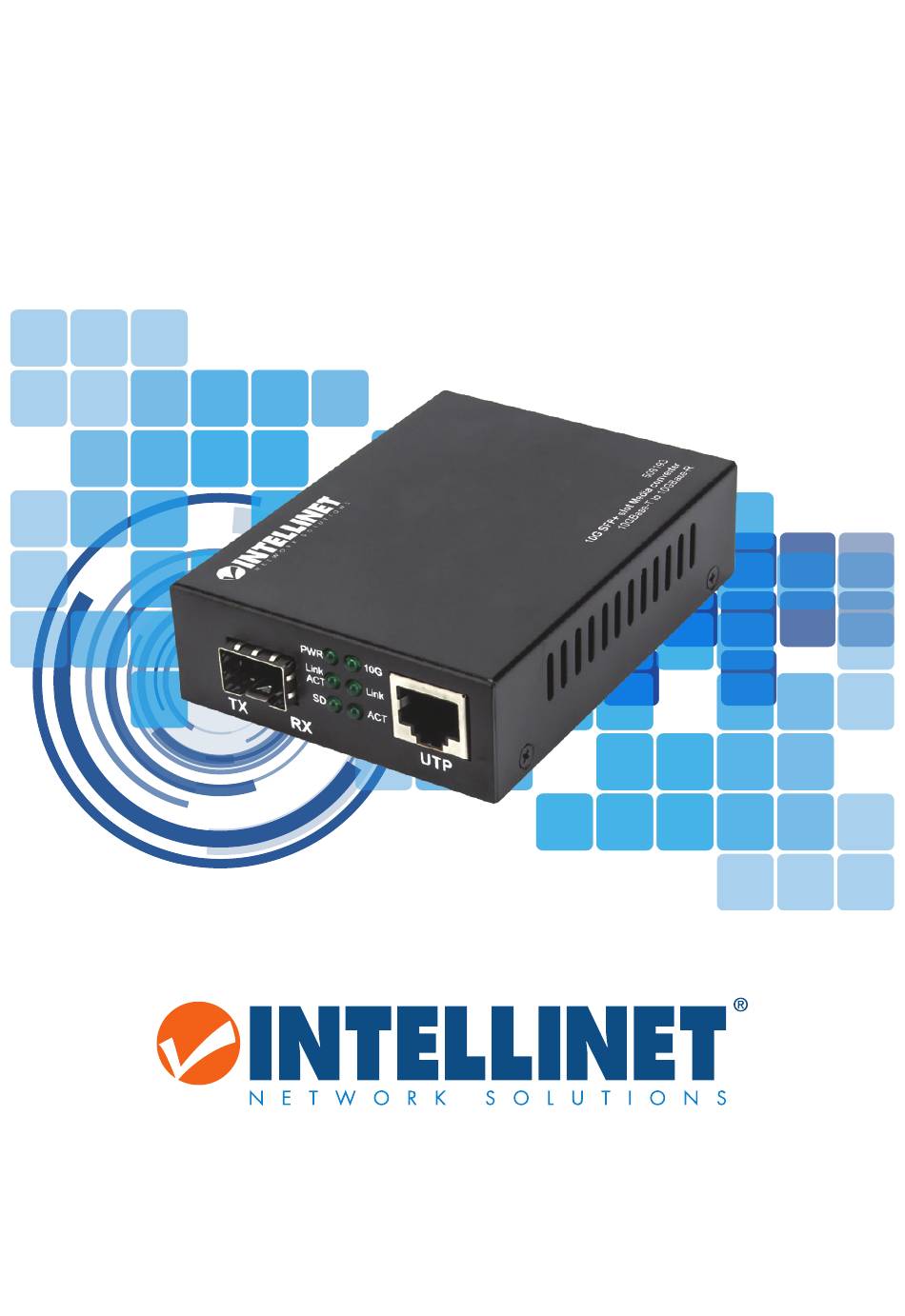

- Seite 1 10GBase-T to 10GBase-R Media Converter Instructions Model 508193 intellinetnetwork.com Important: Read before use. • Importante: Leer antes de usar. INT-508193_QIG-0818_REV-5.03...
- Seite 2 English 10GBase-T to 10GBase-R Media Converter Connections Twisted Pair – RJ45 Connect the UTP port of the media converter to an RJ45 port on the network; e.g., to an Ethernet switch. Cat5e or better cabling is recommended. SFP+ Slot This media converter requires an SFP+ transceiver module that provides fiber optic connections.
-
Seite 3: Led Status
10GBase-T to 10GBase-R Media Converter English Power Plug the 12 VDC power adapter into the input jack on the media converter. Then connect it to a regular power outlet. Only use the included power adapter or one with matching specifications (output of 12 VDC, 0.5 A). - Seite 4 Deutsch 10GBase-T to 10GBase-R Medienkonverter Anschlüsse Twisted Pair – RJ45 Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port des Netzwerks; z.B. einem Ethernet- Switch. Cat5e-Verkabelung oder höhe wird empfohlen. SFP+ Einschubschacht Dieser Medienkonverter benötigt ein SFP+-Receivermodul, das über optische Glasfaserkabelanschlüsse verfügt.
- Seite 5 10GBase-T to 10GBase-R Medienkonverter Deutsch Stromversorgung Schließen Sie das Netzteil an die 12V-DC-Buchse des Medien-konverters und dann an eine Steckdose an. Verwenden Sie ausschließlich das beiliegende Netzteil oder eines mit gleichen Spezifikationen (Ausgangsleistung 12 V DC, 0.5 A). LED Status STATUS BESCHREIBUNG Ausgeschaltet...
- Seite 6 Español Convertidor de medios 10GBase-T a 10GBase-R Conexiones Par Trenzado – RJ45 Conecte el puerto UTP del Convertidor de Medios al puerto RJ45 de la red LAN; Ej., un switch. Recomendamos usar cableado Cat5e o superior. Ranura SFP+ Este convertidor de medios requiere un módulo transceptor SFP+ que proporcione los puertos de fibra óptica.
- Seite 7 Convertidor de medios 10GBase-T a 10GBase-R Español Energia Conecte el adaptador de corriente de 12 V DC en el jack en el convertidor de medios, a continuacion a una toma de corriente regular. Use solo el adaptador de energia incluido (salida de 12 V DC, 0.5 A). LED de estado ESTADO DESCRIPCIÓN...
-
Seite 8: Installation
Français Convertisseur de média — 10GBase-T vers 10GBase-R Connexions Paires torsadées – RJ45 Connectez le port UTP du convertisseur à un port RJ45 du réseau; p.ex. à un commutateur Ethernet. Du câblage Cat5e ou supérieur est recommandé. Emplacement SFP+ Ce convertisseur multimédia nécessite un module transmetteur SFP+, qui fournit des ports pour fibre optique. - Seite 9 Convertisseur de média — 10GBase-T vers 10GBase-R Français Alimentation Branchez l’adaptateur secteur 12 Vcc à la prise d’entrée du convertisseur et puis à une prise d’alimentation régulière. Utilisez uniquement l’adaptateur secteur inclus ou un correspondant aux spécifications (puissance de sortie 12 Vcc, 0,5 A). État LED ÉTAT DESCRIPTION...
- Seite 10 Polski Media Converter 10GBase-T na 10GBase-R Podłączenie Skrętka – RJ45 Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45 urządzenia sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych. Gniazdo SFP+ Ten media konwerter wymaga modułu nadawczo- odbiorczego SFP+, posiadającego porty światłowodowe.
- Seite 11 Media Converter 10GBase-T na 10GBase-R Polski Zasilanie Do gniazda 12V DC media konwertera podłącz zasilanie za pomocą dołączonego adaptera zasilania. Używaj zasilacza dołączonego w zestawie lub innego, o parametrach zgodnych ze specyfikacją (12V DC, 0.5 A). Status diody LED DIODA STATUS OPIS Wyłączony...
-
Seite 12: Installazione
Italiano Media Converter 10GBase-T a 10GBase-R Connessioni Twisted Pair – RJ45 Collega una porta UTP del media converter a una porta RJ45 sulla rete; per esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati. Slot SPF Questo convertitore multimediale necessita di un modulo ricetrasmittente SPF+ con porte in fibra ottica. - Seite 13 Media Converter 10GBase-T a 10GBase-R Italiano Alimentazione Collegare l’alimentatore da 12 V DC alla presa presente sul media converter, quindi collegarlo ad una regolare presa di corrente. Utilizzare solamente l’alimentatore incluso o uno che abbia delle specifiche corrispondenti a quello fornito in dotazione (output 12 VDC, ameno 0.5 A).
- Seite 14 ITALIANO: Per informazioni sulla garanzia, accedere a intellinetnetwork.com/warranty. EN MÉXICO: Póliza de Garantía Intellinet Solutions — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México, C.P.
- Seite 15 demás productos por 5 años (productos sin partes móviles), bajo las siguientes condiciones: 1) Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor. 2) El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.
- Seite 16 All trademarks and trade names are the property of their respective owners. © IC Intracom. All rights reserved. Intellinet Network Solutions is a trademark of IC Intracom, registered in the U.S. and other countries.
