Anleitung
Medienkonverter verbinden zwei Ethernet-Netzwerke
über größere Distanzen mittels Glasfaserkabel.
Die Spezifikationen finden Sie auf intellinetnetwork.com. Registrieren Sie Ihr Produkt auf
register.intellinet-network.com/r/508315 oder scannen Sie den QR-Code auf dem Deckblatt.
Merkmale
• Ein 10/100/1000 RJ45-Port unterstützt eine maximale Reichweite von 100 m
• Ein 1000Base-SX Multimode Glasfaser ST-Port für eine Reichweite bis zu 550 m
• Unterstützt Betrieb im Vollduplexmodus oder Halbduplexmodus mit Autonegotiation
Anschlüsse
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit einem RJ45-Port des Netzwerks;
z.B. einem Ethernet-Switch. Cat5e-Verkabelung oder höher wird empfohlen.
Glasfaser

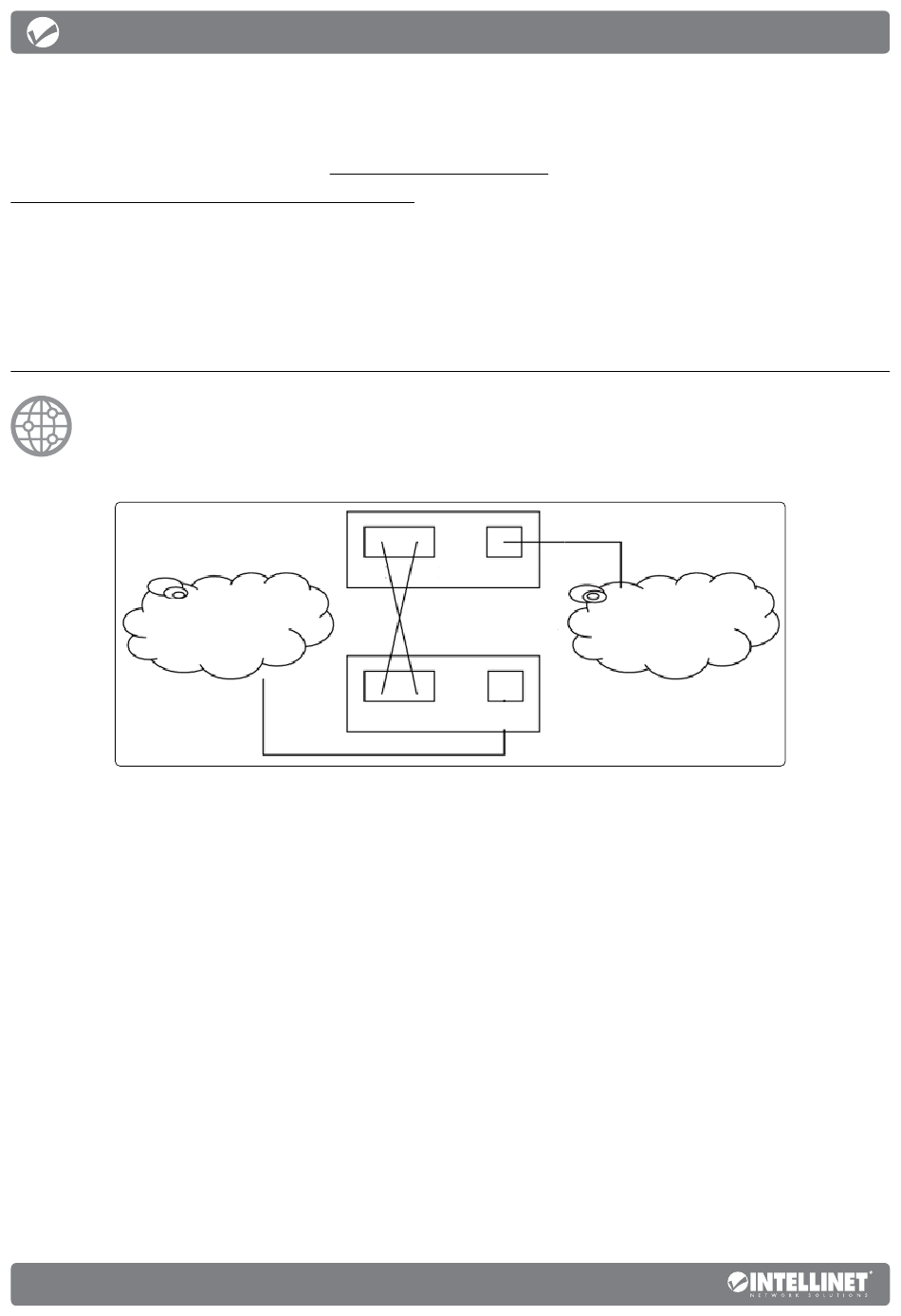

Wie auf der obigen Abb. zu sehen, müssen zwei Glasfaserkabel zwischen zwei
idealerweise gleichen Medienkonvertern verbunden werden. Stellen Sie eine
Verbindung her zwischen Medien-konverter 1 TX und Medienkonverter 2 RX
sowie zwischen Medienkonverter 1 RX und Medienkonverter 2 TX. Die maximale
Länge und Glasfaserspezifikation hängt von dem Modell ab (siehe Modelle).
4 Deutsch
TX RX RJ45
OPTICAL FIBER
RX RJ45
TX
Gigabit Ethernet Medienkonverters
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
