Intellinet 508315 Anweisungen Seite 7

Convertidor de Medios Gigabit con Auto-negociación

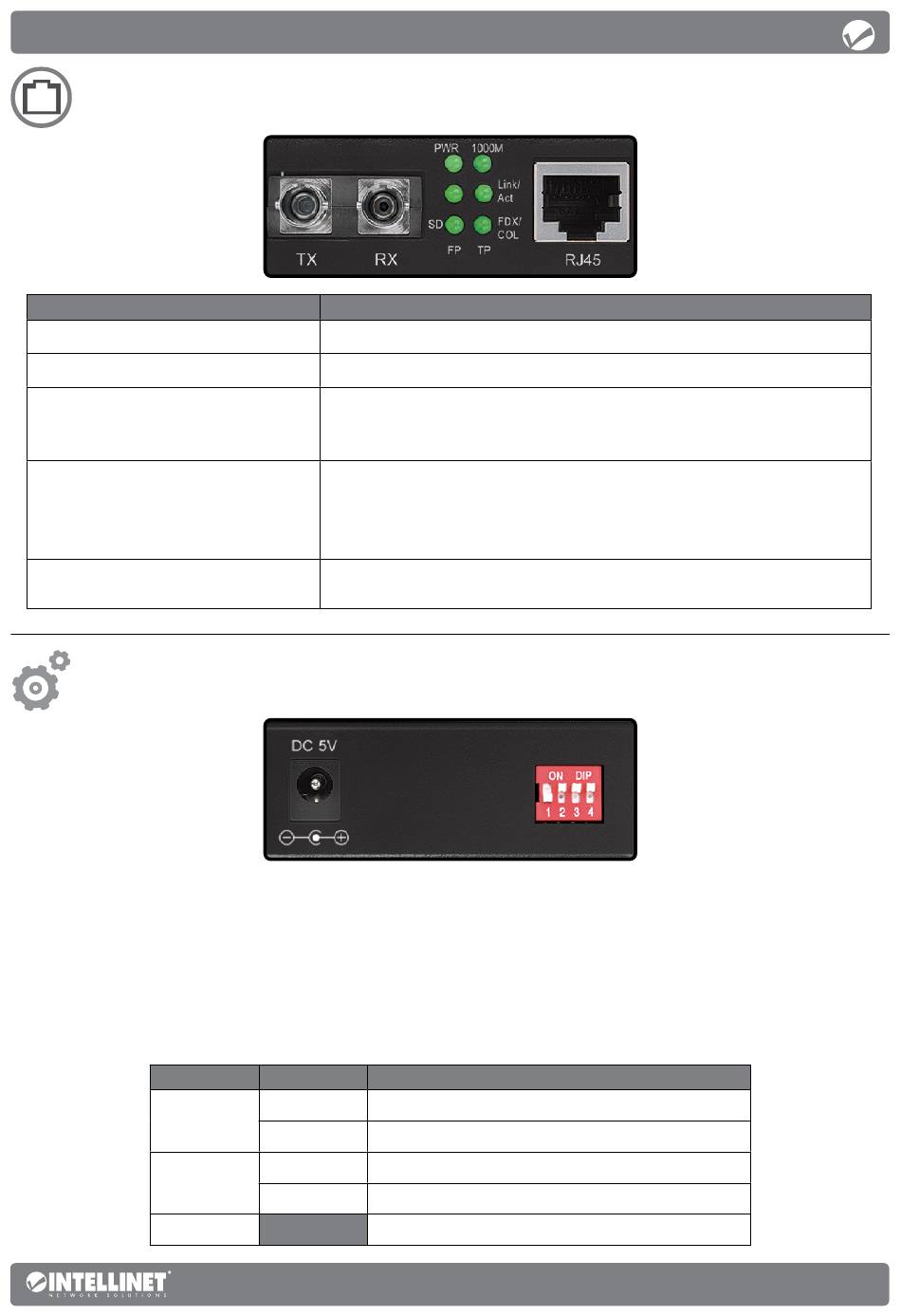

Panel frontal
LED
PWR
1000M
LINK/ACT (TP =
RJ45; FP = FIBRA)
FDX/COL (PARA TP/RJ45)
SD (PARA FP/FIBRA)
Panel posterior
Alimentación
Conecte el adaptador de corriente en el jack de 5 V DC en el convertidor de
medios, a continuacion a una toma de corriente regular (90 – 265 V, 50/60 Hz). Use
solo el adaptador de energia incluido (salida de 5 V DC, por lo menos a 1 A).
Dip switch
Interruptor
El adaptador de corriente esta conectado.
1000 Mbps Enlace del par trenzado esta conectado.
– Enlace activo cuando esta encendido;
– Trasmite datos cuando parpadea;
– Tinguna conexion activa cuando no se ilumina.
– Ningun conexion cuando no se ilumina;
– Conexión full duplex cuando se ilumina,
colision de datos cuando flashea;
– Half duplex cuando no se ilumina.
– La señal de fibra optica se detecta cuando esta encendido;
– Sin señal cuando esta apagado
Posición
Encendido Link Fault Pass-through (LFP) Encendido
1
Apagado LFP Apagado
Encendido Conmutación de corte
2
Apagado Conmutación de almacenamiento y reenvío
3 & 4
Descripción
No utilizado
Instrucciones
Descripción
Español 7
