Istruzioni
I Media converter collegano due reti Ethernet su una distanza
più lunga usando un cavo in fibra ottica.
Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su
register.intellinet-network.com/r/508315 o scansiona il codice QR presente sulla copertina.
Caratteristiche
• Una porta RJ45 10/100/1000 supporta distanza massima di 100 m
• Una porta multimodale ST in fibra 1000Base-SX
supporta una distanza massima di 550 m
• Supporta modalità full-duplex e half-duplex con autonegoziazione

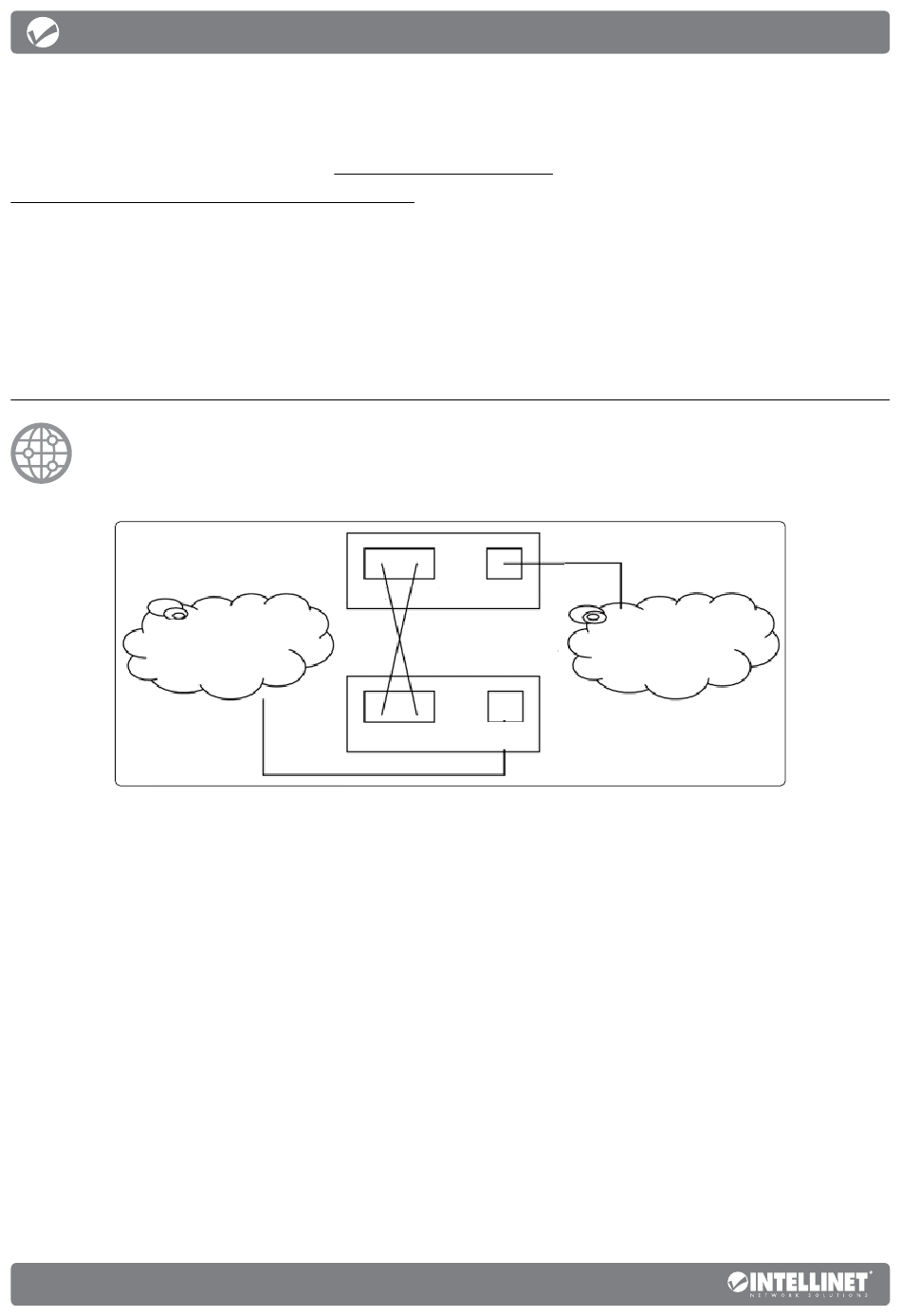

Connessioni
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Twisted Pair – RJ45
Collega una porta UTP del media converter a una porta RJ45 sulla rete; per
esempio, a un Ethernet switch. Cat5e o cablaggi superiori sono consigliati.
Fibra Ottica
Come indicato sopra, i due cavi in fibra ottica devono essere collegati
idealmente tra due media converter identici. Creare un collegamento tra
Media Converter 1 TX a Media Converter 2 RX, e da Media Converter 1 RX
a Media Converter 2 TX. La distanza massima e le specifiche del cavo in fibra
ottica dipendono dal modello. (Vedi la sezione relativa alle Modelli.)
12 Italiano
TX RX RJ45
OPTICAL FIBER
RX RJ45
TX
Media Converter Gigabit Ethernet
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
