Instrucciones
Conecte dos convertidores de medios ethernet para una
mayor distancia usando cable de fibra optica.
Para más especificaciones, visite intellinetnetwork.com. Registre el producto en
register.intellinet-network.com/r/508315 o escanee el código QR en la cubierta.
Caracteristicas
• Un puerto RJ45 10/100/1000 que soporta una distancia máxima de 100 m (300 pies)
• Un puerto multimodo 1000Base-SX de fibra ST que
soporta una distancia máxima de 550 m
• Soporta modos full-dúplex y half-dúplex con autonegociación

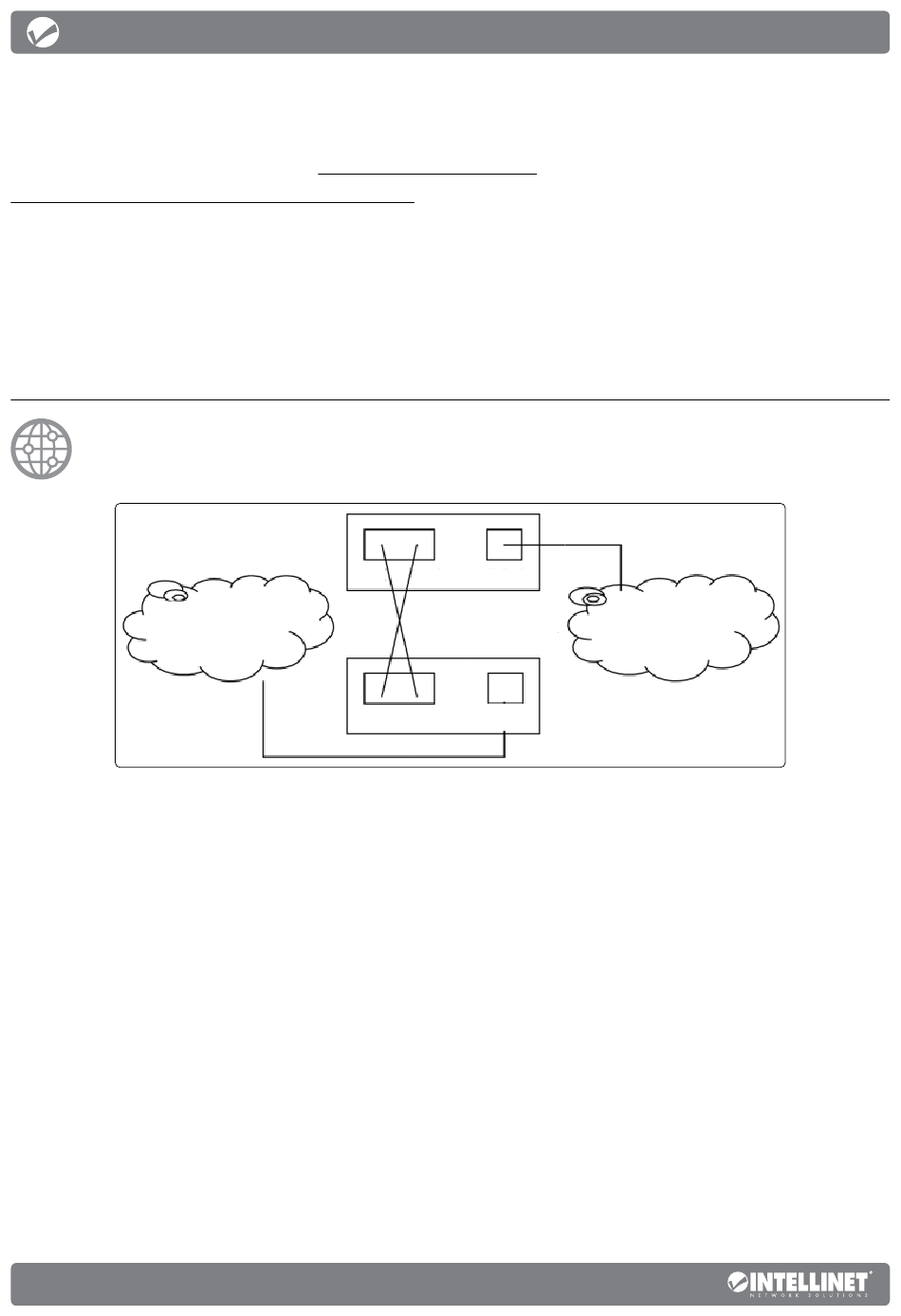

Conexiones
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Par Trenzado – RJ45
Conecte el puerto UTP del Convertidor de Medios al puerto RJ45 de la red
LAN; Ej., un switch. Recomendamos usar cableado Cat5e o superior.
Fibra Optica
Como se ha indicado, dos cables de fibra deben estar conectados
convertidores de medios identicos. Establezca la conexion del convertidor
de Medios 1 TX al convertiodor de medios 2 RX, y del convertidor de
medios 1 RX al convertidor de medios 2 TX. La longuitud maxima del cable
de fibra depende de las especificaciones del modelo. (Vea Modelos.)
6 Español
Convertidor de Medios Gigabit con Auto-negociación
TX RX RJ45
OPTICAL FIBER
TX RX RJ45
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
