Instrukcje
Za pomocą kabli optycznych Media Konwertery łączą
na duże odległości dwie sieci Ethernet.
Specyfikacja techniczna dostępna jest na stronie intellinetnetwork.com.
Zarejestruj produkt na register.intellinet-network.com/r/508315 lub zeskanuj
znajdujący się na pokrywie kod QR.
Funkcje
• Jeden port 10/100/1000 RJ45 z obsługą połączenia na dystansie do 100m
• Jeden port 1000Base-SX fiber ze światłowodowym złączem
wielomodowym ST, działa na odległość do 550 m
• Obsługa trybu full-duplex, half-duplex oraz autonegocjacji prędkości sieci
Konfigurację
MEDIA CONVERTER 1
ETHERNET 1
TWISTED PAIR
Skrętka – RJ45
Za pomocą kabla Ethernet połącz port UTP media konwertera z portem RJ45
urządzenia sieciowego, np. przełącznika. Zaleca się stosowanie kabli Cat5e lub lepszych.
Światłowód

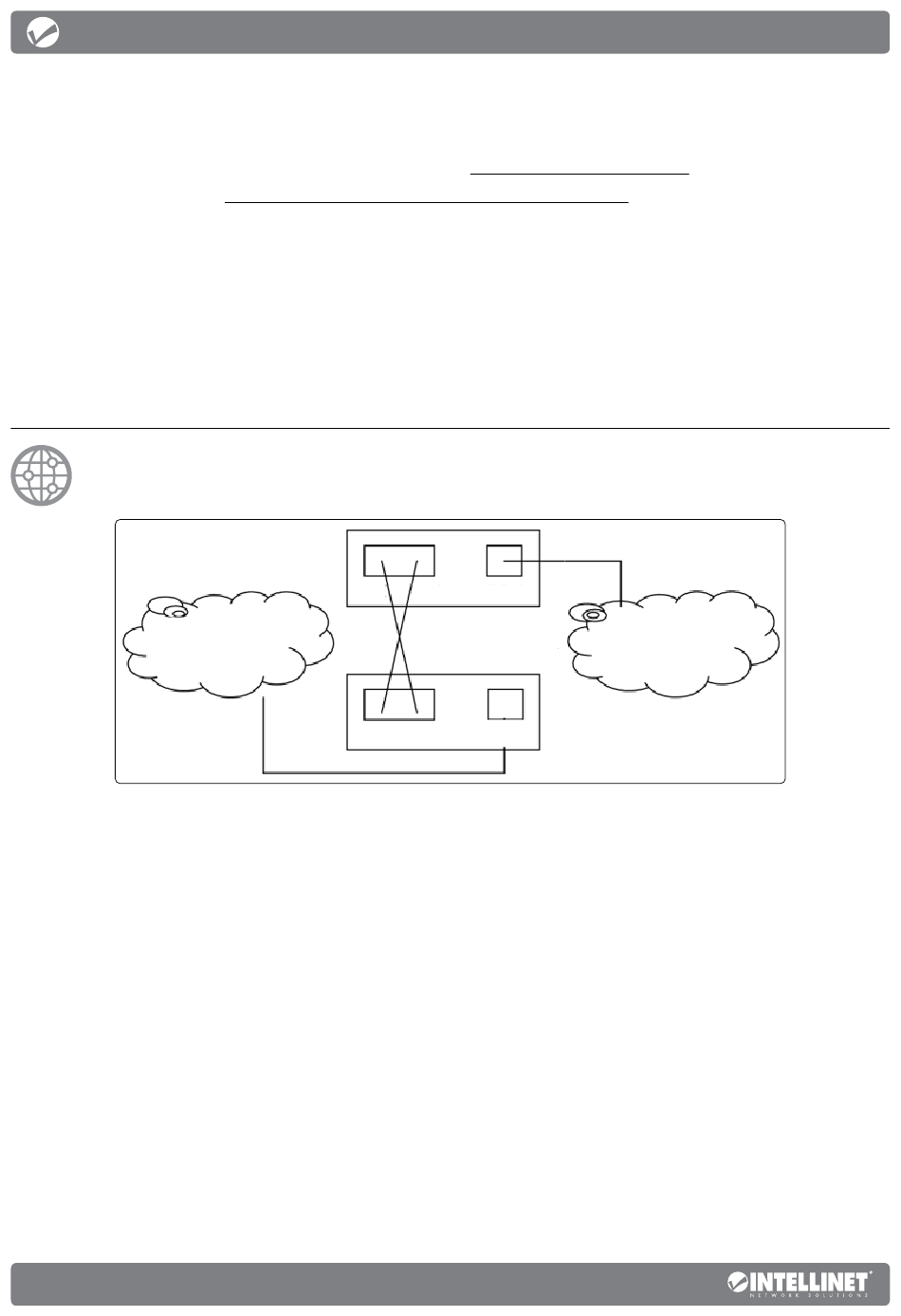

Jak pokazano na obrazku powyżej, końcówki światłowodów muszą być podłączone
do dwóch identycznych media konwerterów. Połącz urządzenia ze sobą tak, aby jedna
końcówka pierwszego światłowodu była podłączona do portu TX pierwszego media
konwertera oraz druga końcówka pierwszego światłowodu była podłączona do portu
RX drugiego media konwertera. Następnie pierwszą końcówkę drugiego światłowodu
podłącz po portu RX pierwszego media konwertera oraz drugą końcówkę
drugiego światłowodu do portu TX drugiego media konwertera. Maksymalna
długość oraz parametry światłowodu zależą od modelu (zapoznaj się Modele).
Polski
10
Media konwerter z wielomodowym portem ST Gigabit
TX RX RJ45
OPTICAL FIBER
TX RX RJ45
TWISTED PAIR
ETHERNET 2
MEDIA CONVERTER 2
