bürkert 6624 Bedienungsanleitung
2/2- und 3/2-wege-wippen-magnetventil mit medientrennung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für bürkert 6624
Inhaltszusammenfassung für bürkert 6624

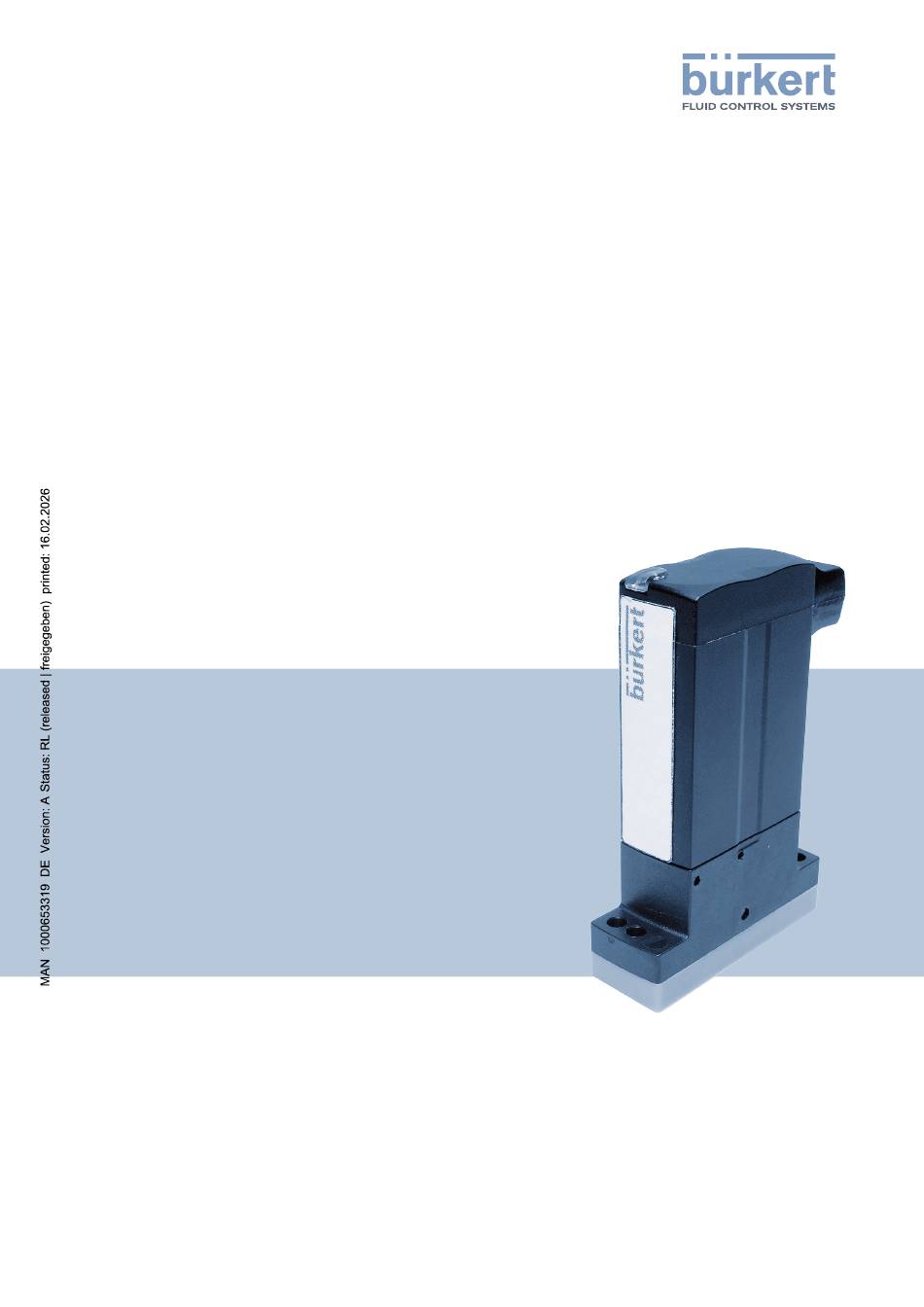

- Seite 1 Typ 6624 2/2- und 3/2-Wege-Wippen-Magnetventil mit Medientrennung Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG 2011-2025 Technical documentation 2511/08_DEde_00809495_968484619_968597899 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ 6624 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung 4 Symbole 4 Begriffe und Abkürzungen 5 Hersteller 5 2 Sicherheit 6 Bestimmungsgemässer Gebrauch 6 Grundlegende Sicherheitshinweise 6 3 Technische Daten 7 Normen und Richtlinien 7 Betriebsbedingungen 7 Elektrische Daten 7 4 Produktbeschreibung 8... -
Seite 4: Zu Dieser Anleitung
Typ 6624 Zu dieser Anleitung Zu dieser Anleitung Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. ▶ Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten. -
Seite 5: Begriffe Und Abkürzungen
Typ 6624 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Produkt Magnetventil Typ 6624 Hersteller Bürkert Fluid Control Systems Christian-Bürkert-Str. 13−17 74653 Ingelfingen GERMANY Die Kontaktadressen sind verfügbar unter Kontakt. -
Seite 6: Sicherheit
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten und Leitungen entleeren. Verbrennungsgefahr/Brandgefahr bei längerer Einschaltzeit durch heiße Geräteoberfläche ▶ Typ 6624 von leicht brennbaren Stoffen und Medien fernhalten und nicht mit bloßen Händen berühren. ▶ Die für den Betrieb notwendige Wärmeabfuhr nicht behindern. -
Seite 7: Technische Daten
Typ 6624 Technische Daten Technische Daten Normen und Richtlinien Dieses Produkt erfüllt die zum Zeitpunkt der Inverkehrbringung geltenden gesetzlichen Anforderungen und wurde gemäß den relevanten europäischen Richtlinien/Verordnungen und harmonisierten Normen entwickelt und geprüft. Die Konformität ist dokumentiert und bei Bedarf durch Nachweise belegt. -
Seite 8: Produktbeschreibung
2/2-Wege-Ventil (vac – p (vac – p 3/2-Wege-Ventil IN/OUT (vac – p (vac – p (vac – p NC NO Typschild 6624 T 1,6 FFKM 24V DC VAC-2bar 00227815 W03MM 1 Typ 2 Wirkungsweise 3 Nennweite 4 Dichtwerkstoff 5 Gehäusewerkstoff... - Seite 9 Typ 6624 Produktbeschreibung Die auf dem Typschild angegebene Daten für Spannung, Stromart und Druck beachten. Gehäusewerkstoff PK = PEEK PS = PPS 9 | 14...
-
Seite 10: Installation/Demontage
Typ 6624 Installation/Demontage Installation/Demontage Fluidische Installation WARNUNG! Verletzungsgefahr durch hohen Druck in der Anlage ▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten und Leitungen entleeren. Einbaulage: beliebig, vorzugsweise Antrieb oben. ▶ Rohrleitungen und Flanschanschlüsse säubern. ▶ Schmutzfilter in Strömungsrichtung vor dem Ventil einbauen (Maschenweite 5 μm). -
Seite 11: Elektrische Installation
Typ 6624 Installation/Demontage Elektrische Installation Spannungsversorgung Toleranz ±10 % Zulässige Restwelligkeit Toleranz ±10 % der Nennspannung Leistungsaufnahme Anzugs-/ Einschaltimpuls 4 W Halteleistung 1 W Richtige Polarität ist Voraussetzung für die Funktion des Ventils (siehe Datenblatt). Demontage WARNUNG! Verletzungsgefahr durch gefährliche Medien ▶... -
Seite 12: Wartung
Typ 6624 Wartung Wartung ▶ Regelmäßig auf austretendes Medium prüfen. 12 | 14... -
Seite 13: Störungen
Typ 6624 Störungen Störungen Überprüfen Sie bei Störungen • die richtige Belegung der fluidischen Anschlüsse entsprechend der Wirkungsweisen, • ob sich der Betriebsdruck im zulässigen Bereich befindet, • die Spannungsversorgung und Ventilansteuerung, • die richtige Polung der elektrischen Anschlüsse. 13 | 14... -
Seite 14: Logistik
Typ 6624 Logistik Logistik Transport und Lagerung ▶ Gerät vor Nässe und Schmutz geschützt in der Originalverpackung transportieren und lagern. ▶ UV-Strahlung und direkte Sonneneinstrahlung vermeiden. ▶ Anschlüsse, wenn vorhanden, mit Schutzkappen vor Beschädigungen schützen. ▶ Zulässige Lagertemperatur einhalten. Rücksendung Solange keine gültige Kontaminationserklärung vorliegt, werden an dem Gerät keine Arbeiten...
