Runder vav für den betrieb in explosionsgefährdeten bereichen

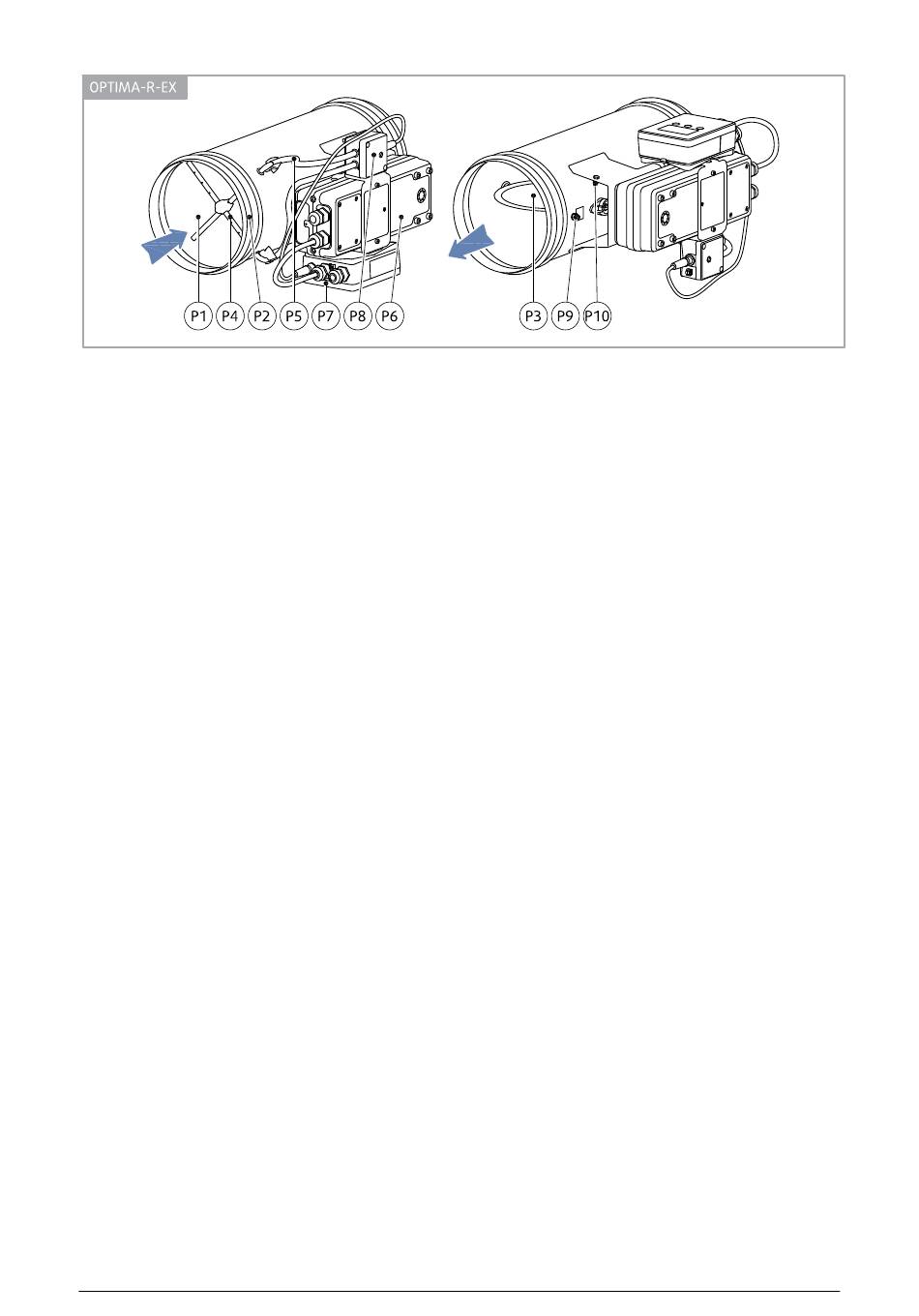

Produktkomponenten
Legende
P1 - Gehäuse
P2 - Rohranschluss mit Dichtung
P3 - Klappenblatt mit Dichtung
P4 - Messkreuz
P5 - Messimpulsrohre
P6 - Antrieb
P7 - Regler
P8 - Differenzdrucksonde
P9 - Anschluss für Erdung/Potentialausgleichssystem
P10 - Potentialausgleich zwischen dem Klappenblatt und dem Gehäuse
