SystemAir OPTIMA-R-FC-EX Handbuch
Runder vav für den betrieb in explosionsgefährdeten bereichen
Verwandte Anleitungen für SystemAir OPTIMA-R-FC-EX
Inhaltszusammenfassung für SystemAir OPTIMA-R-FC-EX

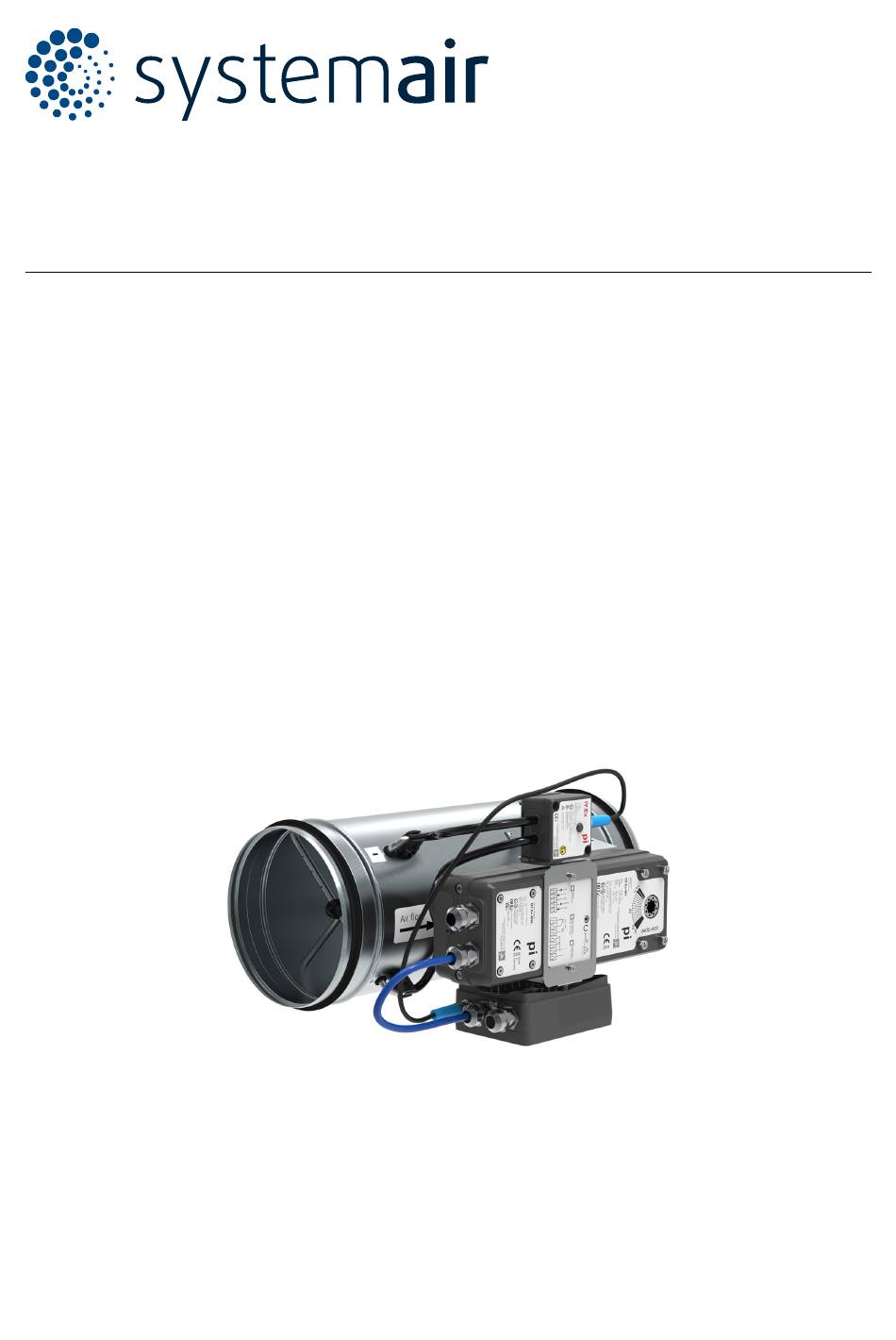

- Seite 1 Handbuch OPTIMA-R-FC-EX Runder VAV für den Betrieb in explosionsgefährdeten Bereichen...
- Seite 2 Inhaltsverzeichnis Beschreibung Abmessungen und Gewicht Bestellschlüssel Schnellauswahl Technische Daten Installation Elektrische Anschlüsse Transport, Lagerung und Bedienung Ergänzung...
- Seite 3 Beschreibung OPTIMA-R-FC-EX ist ein variabler Luftvolumenstromregler (VAV). Er ist für die Regelung des Volumenstroms in Rundrohren einer Lüftungsanlage bestimmt Der Einsatzbereich ist in Lüftungsanlagen für Bereiche mit explosionsgefährdeter Atmosphäre, z.B. Laboratorien, Industrie- oder Pharmabetriebe, Lackierereien, landwirtschaftliche Lagerräume... Besonderheiten • Klappen-Dichtheitsklasse 4 nach EN 1751 •...
- Seite 4 Einstellung Einstellung Über den Bus Einstellung Istwerte Strom- des Volumen- Volumen- Zwangs- Rückmelde- kommuni- Reglertyp der Regel- (Analog versor- stroms über strom über strg. signalart zierte parameter Ausgang) gung Analogeingang Variablen Tasten und DC 4 ... 20 mA DC 4 ... 20 mA Ist- AC 24 V, Anzeigen auf...
- Seite 5 Produktkomponenten Legende P1 - Gehäuse P2 - Rohranschluss mit Dichtung P3 - Klappenblatt mit Dichtung P4 - Messkreuz P5 - Messimpulsrohre P6 - Antrieb P7 - Regler P8 - Differenzdrucksonde P9 - Anschluss für Erdung/Potentialausgleichssystem P10 - Potentialausgleich zwischen dem Klappenblatt und dem Gehäuse...
- Seite 6 Abmessungen, Gewichte & Werkseinstellungen V @ 2 m/s * @ 9 m/s * øD øD DN-2 1018 1288 DN-2,5 1590 1995 2525 3207 4072 1131 10,0 1414 6362 1767 15,0 DN-3 2244 10100 2806 20,0...
- Seite 7 Bestellschlüssel Nicht-Isolierter variabler Volumenstromregler OPTIMA-R-FC-EX- Nenngrösse Reglertyp Beispiel des Bestellcodes OPTIMA-R-FC-EX-200-PA Runder VAV-Regler für explosionsgefährdete Bereiche, 200 mm Durchmesser, mit DC 0...10 V Sollwert und Rückmeldung. = 266 m³/h V = 1018 m³/h ( Werkseitige Standardeinstellung entsprechend min. 2 m/s und max. 9 m/s...
- Seite 8 Schnellauswahl {handbook,quick_selection_note}...
- Seite 9 Technische Daten Diagramme und technische Parameter sind unter design.systemair.com erhältlich (Produkt OPTIMA-R-FC-EX).
- Seite 10 Installation...
- Seite 11 Elektrische Anschlüsse Die zusammen mit dem Volumenstromregler installierten elektrischen Geräte müssen über die entsprechende Schutzart verfügen. Der elektrische Anschluss eigensicherer Geräte muss gemäss den Anforderungen der EN 60079-25 erfolgen. Die Montage, der elektrische Anschluss und der Betrieb des Geräts müssen nach den jeweiligen Anweisungen des Herstellers des Volumenstromsensors, Volumenstromreglers und des Stellantriebs erfolgen.
- Seite 12 Luftfeuchtigkeit: ≤ 95%, nicht kondensierende Bedingungen Wartung Der VAV-Regler OPTIMA-R-FC-EX ist wartungsfrei. Das Gerät muss regelmässig einmal pro Jahr inspiziert werden, um eine fehlerhafte Funktion oder Sicherheitsminderung durch eventuelle unspezifische Schäden zu vermeiden. Bei den Inspektionen ist die Unversehrtheit der Wellenlager und der Kunststoffabdeckungen der elektrischen Ausrüstung zu überprüfen. Die Formstabilität des runden Klappengehäuses ist zu überprüfen, um die freie Bewegung des Klappenblattes über den gesamten...
- Seite 13 Abweichungen von den hierin enthaltenen technischen Spezifikationen sowie den Bedingungen sind mit dem Hersteller zu besprechen. Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen, sofern diese Änderungen die Qualität des Produkts und die erforderlichen Parameter nicht beeinträchtigt.Aktuelle Informationen zu unsern Produkten finden Sie auf design.systemair.com.
- Seite 14 © Copyright Systemair Production a.s Alle Rechte vorbehalten E&OE Systemair behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sie die zuvor vereinbarten Spezifikationen nicht berühren. Übersetzung der Original-Anleitungen...
