bürkert 6027 NC Bedienungsanleitung
Sicherheitsabsperreinrichtung tüv geprüft nach din en iso 23553-1
Vorschau ausblenden
Andere Handbücher für 6027 NC:
- Bedienungsanleitung (14 Seiten) ,
- Bedienungsanleitung (13 Seiten)
Verwandte Anleitungen für bürkert 6027 NC
Inhaltszusammenfassung für bürkert 6027 NC

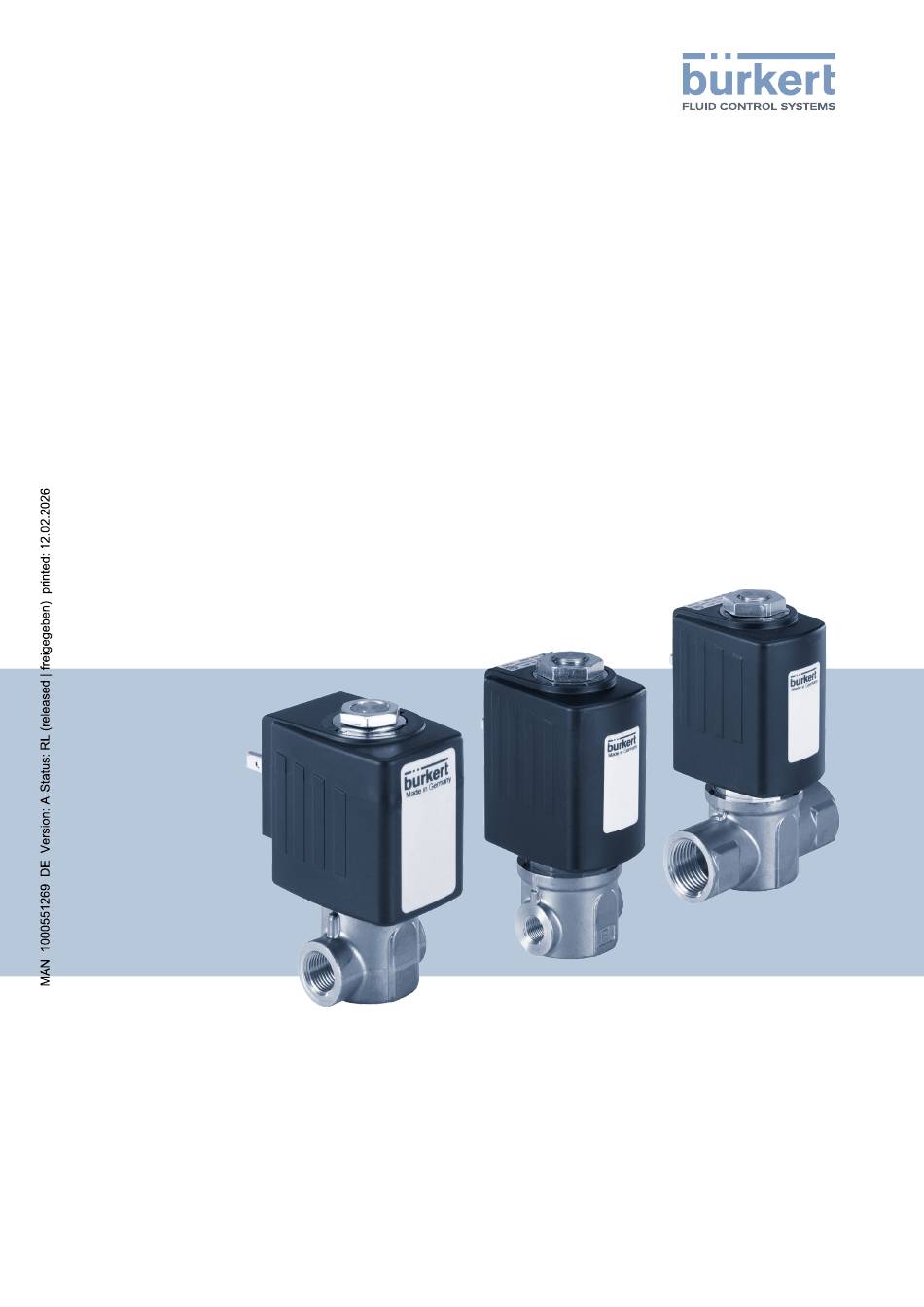

- Seite 1 Typ 6027 NC / NO Sicherheitsabsperreinrichtung TÜV geprüft nach DIN EN ISO 23553-1 Bedienungsanleitung...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG 2008-2026 Technical documentation 2602/06_DEde_00805826_985696779_985790603 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ 6027 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung 4 Symbole 4 Begriffe und Abkürzungen 5 Hersteller 5 2 Sicherheit 6 Bestimmungsgemässer Gebrauch 6 Grundlegende Sicherheitshinweise 6 3 Technische Daten 8 Normen und Richtlinien 8 Betriebsbedingungen 8 Typschild 9 4 Montage 11 Sicherheitshinweise 11 Fluidische Installation... -
Seite 4: Zu Dieser Anleitung
Typ 6027 Zu dieser Anleitung Zu dieser Anleitung Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. ▶ Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten. ▶... -
Seite 5: Begriffe Und Abkürzungen
Typ 6027 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Produkt Magnetventil Typ 6027 NC / NO Hersteller Bürkert Fluid Control Systems Christian-Bürkert-Str. 13−17 74653 Ingelfingen GERMANY Die Kontaktadressen sind verfügbar unter Kontakt. -
Seite 6: Sicherheit
Typ 6027 Sicherheit Sicherheit Bestimmungsgemässer Gebrauch Bei nicht bestimmungsgemäßem Einsatz der Sicherheitsabsperreinrichtung Typ 6027 können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Gerät wurde speziell für Feuerungsanlagen konzipiert und steuert die Versorgung eines Brenners mit Heizöl. ▶... - Seite 7 Typ 6027 Sicherheit Gefahr durch falsches Medium Nicht freigegebene Medien können die Dichtheit und die Funktion des Ventils beeinträchtigen. ▶ Nur Medien verwenden, die in Technische Daten [} 8] aufgeführt sind. Verletzungsgefahr durch Funktionsausfall bei Ventilen mit Wechselspannung (AC) Festsitzender Kern bewirkt Spulenüberhitzung, die zu Funktionsausfall führt. ▶...
-
Seite 8: Technische Daten
Typ 6027 Technische Daten Technische Daten Normen und Richtlinien Dieses Produkt erfüllt die zum Zeitpunkt der Inverkehrbringung geltenden gesetzlichen Anforderungen und wurde gemäß den relevanten europäischen Richtlinien/Verordnungen und harmonisierten Normen entwickelt und geprüft. Die Konformität ist dokumentiert und bei Bedarf durch Nachweise belegt. -
Seite 9: Typschild
Typ 6027 Technische Daten Wirkungsweise 2/2-Wege-Ventil: A (NC) 2(A) 1(P) B (NO) 2(A) 1(P) Typschild T med. Max. 160°C T Umg. -15°C bis 60°C Reg.Nr. XXXXX 0036 Abb. 1: Typschild Zulassung (je nach Variante) 1 Maximale Mediumstemperatur 2 Umgebungstemperatur 3 Zertifizierung 4 Überwachungsstelle 5 Registernummer 9 | 16... - Seite 10 Typ 6027 Technische Daten 3 4 5 6027 NC 3,0 EF MS G1/8 PN0-30 bar IP65 110-120V 50Hz 20W 00YYYYYY 00XXXXXX W14LP Abb. 2: Typschild Standard 1 Typ 2 Wirkungsweise 3 Nennweite 4 Dichtwerkstoff 5 Gehäusewerkstoff 6 Betriebsdruck 7 Schutzart 8 Leistung...
-
Seite 11: Montage
Typ 6027 Montage Montage Sicherheitshinweise GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage ▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten und Leitungen entlüften. GEFAHR! Verletzungsgefahr durch Stromschlag ▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten und vor Wiedereinschalten sichern. -
Seite 12: Elektrischer Anschluss Der Gerätesteckdose
Typ 6027 Montage Elektrischer Anschluss der Gerätesteckdose WARNUNG! Verletzungsgefahr durch Stromschlag ▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern. ▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten. WARNUNG! Bei nicht angeschlossenem Schutzleiter besteht die Gefahr des Stromschlags ▶... -
Seite 13: Wartung
Typ 6027 Wartung Wartung Sicherheitshinweise GEFAHR! Verletzungsgefahr bei unsachgemäßen Wartungsarbeiten ▶ Wartung darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen. GEFAHR! Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf ▶ Anlage vor unbeabsichtigtem Betätigen sichern. ▶ Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten. Spulenmontage WARNUNG! Verletzungsgefahr durch Mediumsaustritt... -
Seite 14: Störungen
Typ 6027 Wartung 1 Mutter 2 O-Ring 3 Kunststoffring (optional) 4 Drehmomente beachten! (siehe Tabelle unten) Die Drehposition der Spule auf dem Ventilgehäuse ist beliebig. Schlüsselweite Drehmoment Spulenmontage SW 14 5 Nm SW 22 15 Nm Tab. 1: Anziehdrehmomente Spulenmontage Spulentypen Störungen Bei Störungen überprüfen: ▶... -
Seite 15: Ersatzteile
Typ 6027 Ersatzteile Ersatzteile VORSICHT! Verletzungsgefahr, Sachschäden durch falsche Teile Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen und Schäden am Gerät und dessen Umgebung verursachen. ▶ Nur Originalzubehör sowie Originalersatzteile der Firma Bürkert verwenden. Ersatzteile bestellen 1 Mutter 2 Spule 3 Armatur Mutter und Spulen Set können komplett unter der Bestellnummer des Geräts bestellt werden (siehe Typschild... -
Seite 16: Logistik
Typ 6027 Logistik Logistik Transport und Lagerung ▶ Gerät vor Nässe und Schmutz geschützt in der Originalverpackung transportieren und lagern. ▶ UV-Strahlung und direkte Sonneneinstrahlung vermeiden. ▶ Anschlüsse, wenn vorhanden, mit Schutzkappen vor Beschädigungen schützen. ▶ Zulässige Lagertemperatur einhalten. Rücksendung Solange keine gültige Kontaminationserklärung vorliegt, werden an dem Gerät keine Arbeiten oder Untersuchungen vorgenommen.
