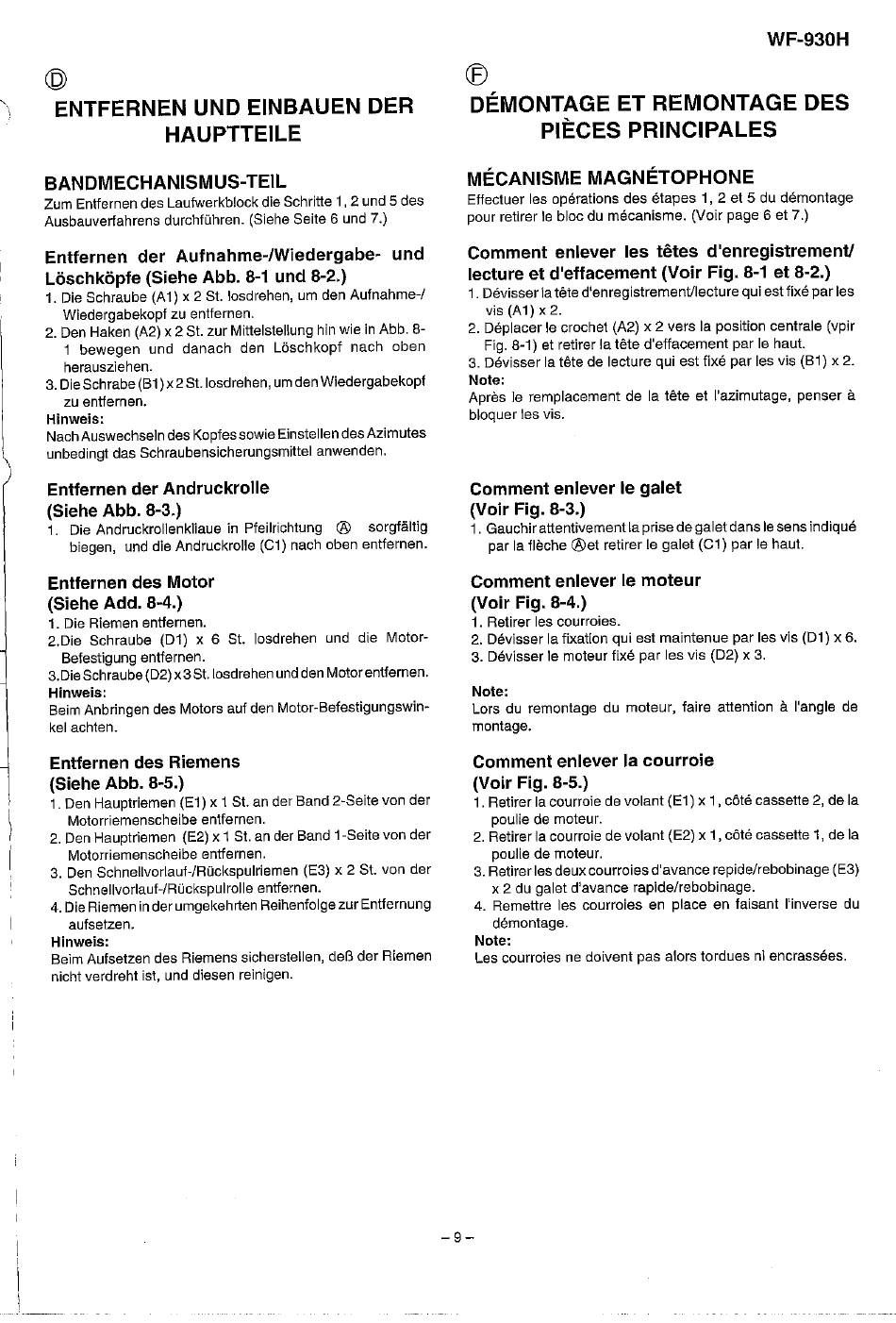

ENTFERNEN UND EINBAUEN
HAUPTTEILE
BANDMECHANISMUS-TEIL
Zum Entfernen des Laufwerkblock die Schritte 1, 2 und 5 des
Ausbauverfahrensdurchführen. (Siehe Seite 6 und 7.)
Entfernen der Aufnahme-/Wiedergabe-
Löschköpfe (Siehe Abb. 8-1 und 8-2.)
I. Die Schraube (A1) x 2 St. losdrehen,um den Aufnahme-/
Wiedergabekopf zu entfernen.
2. DenHaken (A2)x 2 St. zur Mittelstellunghinwie in Abb. 8-
1 bewegen und danach den Löschkopf nach oben
herausziehen.
3.DieSchrabe (Bl ) x2St.Iosdrehen, umdenWiedergabekopf
zu entfernen.
Hinweis:
NachAuswechselndes KopfessowieEinstellendesAzimutes
unbedingtdasSchraubensicherungsmittel anwenden.
Entfernen der Andruckrolle
(Siehe Abb. 8-3.)
1. Die Andruckrollenkliaue in Pfeilrichtung
biegen, unddieAndruckrolle (Cl) nachobenentfernen.
Entfernen des Motor
(Siehe Add. 8-4.)
1. Die Riemen entfernen.
2.Die Schraube (Dl) x 6 St. losdrehen und die Motor-
Befestigung entfernen.
3.DieSchraube (D2)x3 St.losdrehen unddenMotorentfernen.
Hinweis:
BeimAnbringen des Motorsauf den Motor-Befestigungswin-
kel achten.
Entfernen des Riemens
(Siehe Abb. 8-5.)
1.DenHauptriemen (El) x 1 St. anderBand2-Seitevonder
Motorriemenscheibe entfernen.
2. DenHauptriemen(E2)x 1 St.an derBandI-Seite vonder
Motorriemenscheibe entfernen.
3. Den Schnellvorlauf-/Rückspulriemen(E3) x 2 St. von der
Schnellvorlauf-/RückspuIroIIe entfernen.
4. Die Riemen in der umgekehrten Reihenfolge zur Entfernung
aufsetzen.
Hinweis:
Beim Aufsetzen des Riemens sicherstellen, deß der Riemen
nicht verdreht ist, und diesen reinigen.
DÉMONTAGE
DER
MÉCANISME MAGNÉTOPHONE
Effectuer Ies opérations des étapes I, 2 et 5 du démontage
pour retirer le bloc du mécanisme. (Voir page 6 et 7.)
Comment
und
lecture et dleffacement
1. Dévisser ia téte d'enregistrement/lecture qui est fixé par les
vis (A1) x 2.
2. Déplacer Ie crochet (A2) x 2 vers Ia position centrale (vpir
Fig. 8-1) et retirer la téte d'effacement par le haut.
3. Dévisser la téte de lecture qui est fixé par les vis (Bl) x 2.
Note:
Aprös Ie remplacement de la téte et I'azimutage, penser ä
bloquer les vis.
Comment enlever le galet
(Voir Fig. 8-3.)
@ sorgfältig 1. Gauchir attentivement la prise de galet dans le sens indiqué
par la fléche @et retirer le galet (Cl) par le haut.
Comment
(Voir Fig. 8-4.)
I. Retirer
2. Dévisser la fixation qui est maintenue par les vis (Dl) x 6.
3. Dévisser le moteur fixé par les vis (D2) x 3.
Note:
Lors du remontage du moteur, faire attention ä Ilangle de
montage.
Comment
(Voir Fig. 8-5.)
1. Retirer la courroie de volant (E 1) x 1, cöté cassette 2, de la
poulie de moteur.
2. Retirer la courroie de volant (E2) x 1, cöté cassette 1, de la
poulie de moteur.
3. Retirer les deux courroies davance repide/rebobinage (E3)
x 2 du galet davance rapide/rebobinage.
4. Remettre
démontage.
Note:
Les courroies ne doivent pas alors tordues ni encrassées.
ET REMONTAGE
PIÉCES PRINCIPALES
enlever Ies tétes
(Voir Fig. B-l et 8-2.)
enlever le moteur
Ies courroies.
enlever la courroie
les courroies en place en faisant Ilinverse du
WF-930H
DES
dienregistrement/
