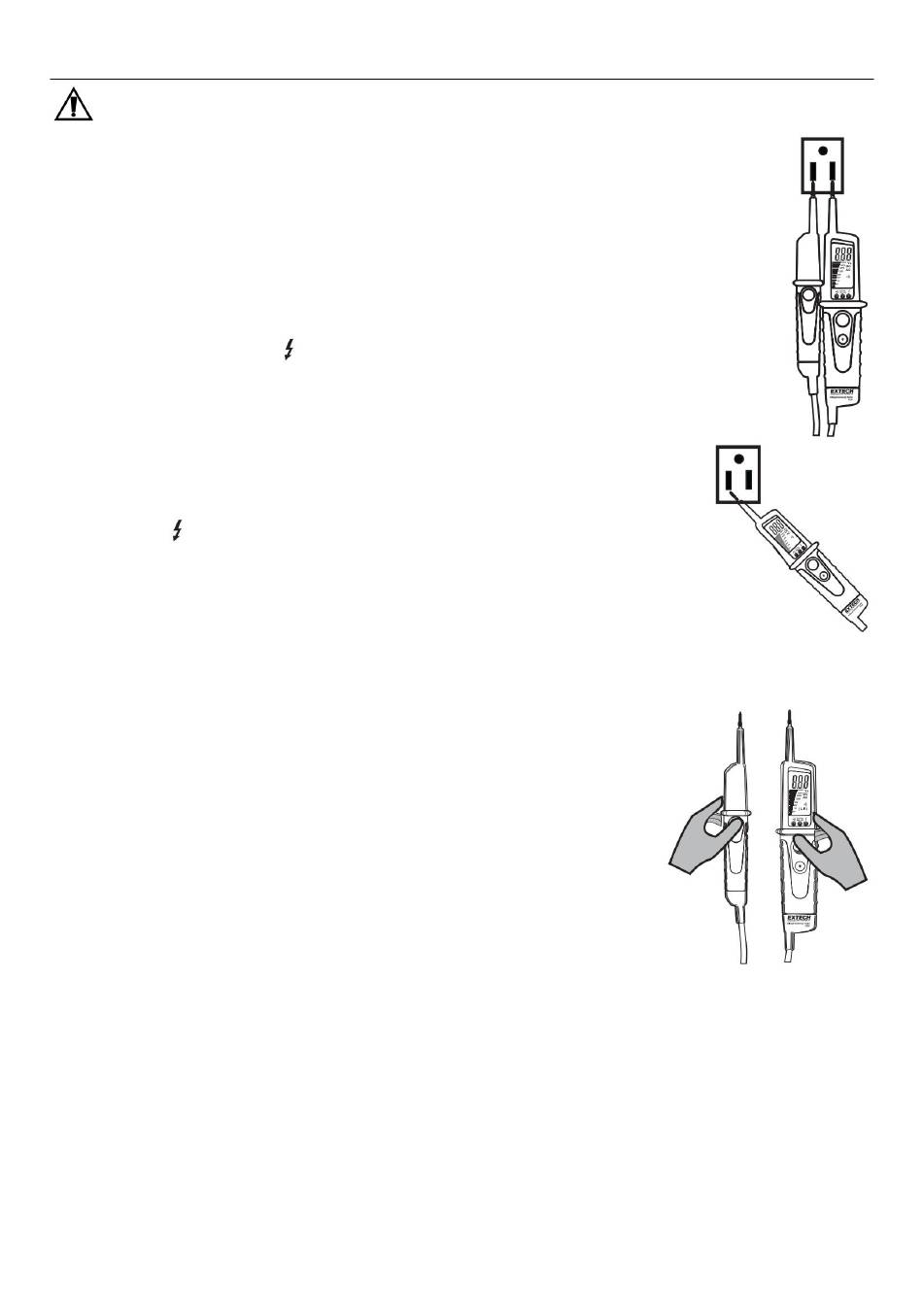

Betrieb
Testen Sie das Messgerät immer an einem nachweislich stromführenden Stromkreis, bevor Sie Messungen durchführen.
Spannungsmessung
1. Hinweis: Der Spannungsprüfer schaltet sich automatisch ein, wenn Spannungen über 4,5 V AC/DC erkannt werden.
2. Berühren Sie mit den positiven (L2) und negativen (L1) Prüfleitungen das Gerät oder den Schaltkreis unter
prüfen.
3. Wenn die Spannung höher als 4,5 V AC/DC ist, leuchtet das LCD auf und zeigt die
Messwert. Die abgestufte Balkendiagrammskala für die Spannung im Display zeigt ebenfalls den Messwert an.
4. Bei Wechselspannungen leuchtet die LED und das Symbol „AC" erscheint im Display.
Bei Gleichspannungen wird das Symbol „DC" angezeigt. Wenn die Gleichspannung negativ ist, wird vor der
Digitalanzeige ein Minuszeichen angezeigt.
Wechselspannungserkennung mit Einzelleitung
Um zu prüfen, ob Spannung vorhanden ist (zwischen 100 V und 480 V), verwenden Sie nur die positive
Prüfleitung (L2). Berühren Sie mit der Leitung das zu prüfende Gerät oder den zu prüfenden Schaltkreis. Wenn
Spannung vorhanden ist, leuchtet die LED.
Hinweis: In diesem Modus wird die tatsächliche Spannung nicht angezeigt; nur das Vorhandensein von
Spannung wird erkannt.
Spannungsmessung mit niedriger Impedanz Durch die
verringerte interne Impedanz wird die kapazitive Spannung unterdrückt, sodass die Anzeige die
tatsächlich angelegte Spannung anzeigt. Dies kann zur schnellen Identifizierung von Phantomspannungen
verwendet werden.
1. Halten Sie die beiden Prüfspitzen an die zu prüfenden Messpunkte.
2. Drücken Sie gleichzeitig die beiden Niederimpedanz-Testtasten.
3. Die LED „Niedrige Impedanz" leuchtet und die angelegte Spannung wird auf dem LCD angezeigt.
Hinweis: Der maximale Arbeitszyklus in diesem Modus beträgt 5 Sekunden für Spannungen bis 250 V
und 3 Sekunden für Spannungen bis 690 V. Warten Sie zwischen den einzelnen Messungen
10 Minuten.
Hinweis: Durch Messen von Phase zu Erde können Stromkreise mit FI-Schutzschalter ausgelöst werden.
