Extech Instruments VT30 Benutzerhandbuch
Lcd multifunktions-spannungstester
Verwandte Anleitungen für Extech Instruments VT30
Inhaltszusammenfassung für Extech Instruments VT30
- Seite 1 Machine Translated by Google Benutzerhandbuch LCD Multifunktions-Spannungstester Modell VT30...
- Seite 2 Machine Translated by Google Einführung Herzlichen Glückwunsch zum Kauf des Multifunktions-Spannungstesters Extech VT30. Der VT30 misst Wechselspannung bis 480 V und Gleichspannung bis 690 V mit LCD-Anzeige, gestufter Spannungsbalkenanzeige und LEDs für positive und negative Polarität. Zu den weiteren Funktionen gehören ein akustischer Durchgangssummer, ein Niederimpedanztest zur Beseitigung von Phantomspannungen und eine eingebaute Taschenlampe zum Beleuchten der Prüfverbindungen während der Messung.

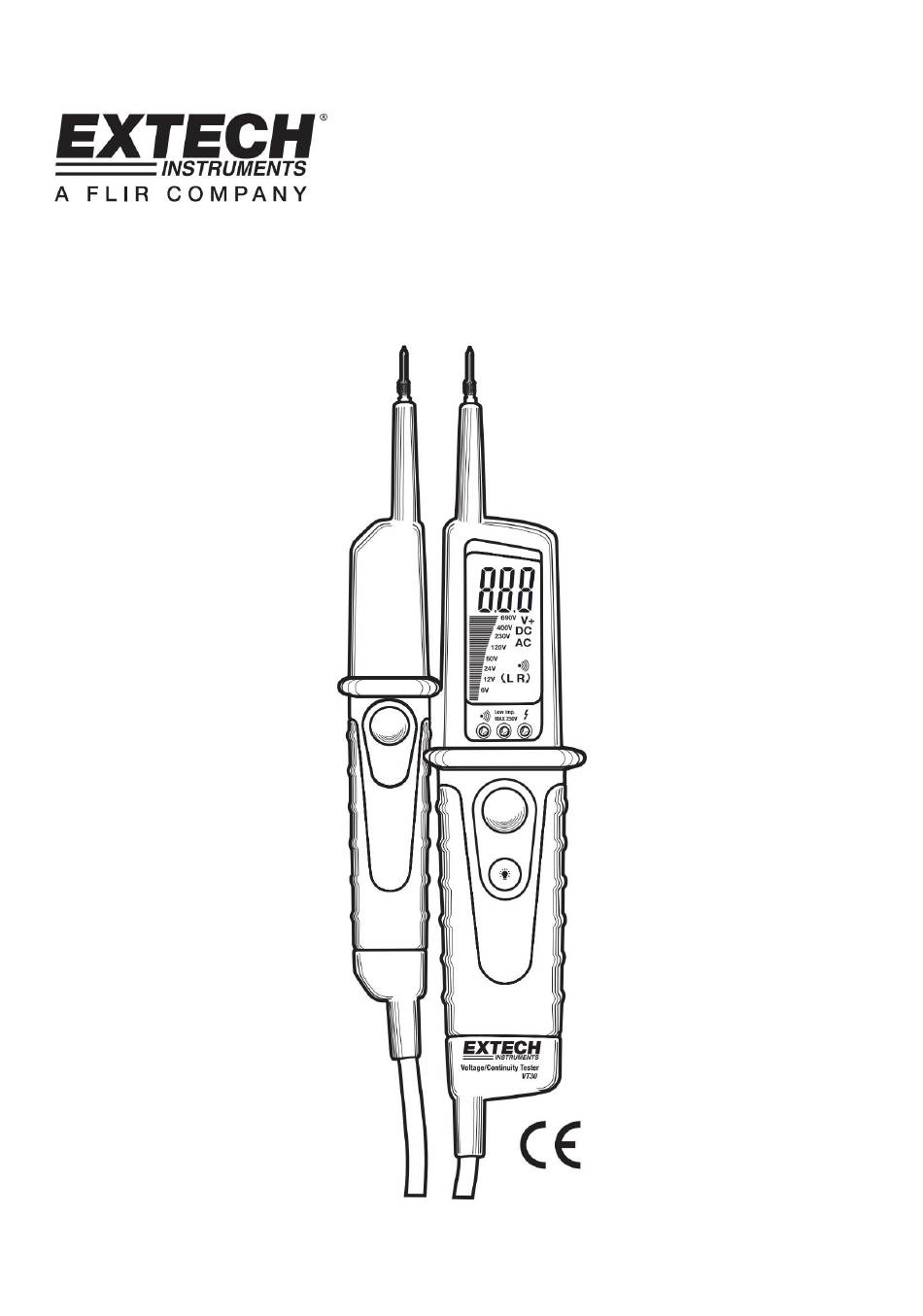

- Seite 3 Machine Translated by Google Beschreibung 1. Prüfspitze L1 (-) 2. Prüfspitze L2 (+) 3. Taschenlampe 4. LCD-Anzeige 5. LED (Wechselspannungsanzeige [zwischen 100 und 480 V]) 6. LED (Niederimpedanztest) 7. LED (Durchgang) 8. Niederohm-Testtaste (L2) 9. Taschenlampentaste 10. Batteriefachdeckel 11. Niederohm-Testtaste (L1) VT30-US-EN-V4.0-3/12...
- Seite 4 Hinweis: Der maximale Arbeitszyklus in diesem Modus beträgt 5 Sekunden für Spannungen bis 250 V und 3 Sekunden für Spannungen bis 690 V. Warten Sie zwischen den einzelnen Messungen 10 Minuten. Hinweis: Durch Messen von Phase zu Erde können Stromkreise mit FI-Schutzschalter ausgelöst werden. VT30-US-EN-V4.0-3/12...
- Seite 5 3. Wenn der Widerstand weniger als 200 kÿ beträgt, gibt der Tester einen akustischen Alarm aus; auf dem LCD wird „000“ angezeigt und die Durchgangs- LED leuchtet. Taschenlampe Halten Sie die Taste Taste, um die Taschenlampe einzuschalten. Lassen Sie die Taste los, um die Taschenlampe auszuschalten. gedrückt, bis sie losgelassen wird. Das Licht schaltet sich nach ca. 12 Sekunden aus. VT30-US-EN-V4.0-3/12...
- Seite 6 Sie vor dem Reinigen des Testers sicher, dass die Messleitungen nicht an einen Schaltkreis oder ein Gerät angeschlossen sind. Wischen Sie das Messgerät bei Bedarf nur mit einem feuchten Tuch ab. Tragen Sie keine Scheuermittel, Lösungsmittel oder andere Reinigungsmittel auf die Oberfläche des Messgeräts auf. Lagern Sie das Messgerät mit herausgenommener Batterie und vermeiden Sie extreme Temperaturen und Feuchtigkeit. VT30-US-EN-V4.0-3/12...
- Seite 7 Benutzern durch eine doppelte Isolierung gemäß EN61243-3 und EN61010-1 bis Kategorie IV 600 V und Kategorie III 600 V; Verschmutzungsgrad 2 geschützt. CE, IP64 Zulassungen Maße 9,4 x 3 x 1,6 Zoll (240 x 78 x 40 mm) Gewicht 9,2 Unzen (260 g) VT30-US-EN-V4.0-3/12...
- Seite 8 Garantie EXTECH INSTRUMENTS CORPORATION (ein FLIR-Unternehmen) garantiert, dass dieses Instrument für ein Jahr ab Versanddatum frei von Teile- und Verarbeitungsfehlern ist (für Sensoren und Kabel gilt eine beschränkte Garantie von sechs Monaten). Sollte es notwendig sein, das Instrument während oder nach Ablauf der Garantiezeit zur Wartung zurückzusenden, wenden Sie sich zur Genehmigung an die Kundendienstabteilung.
