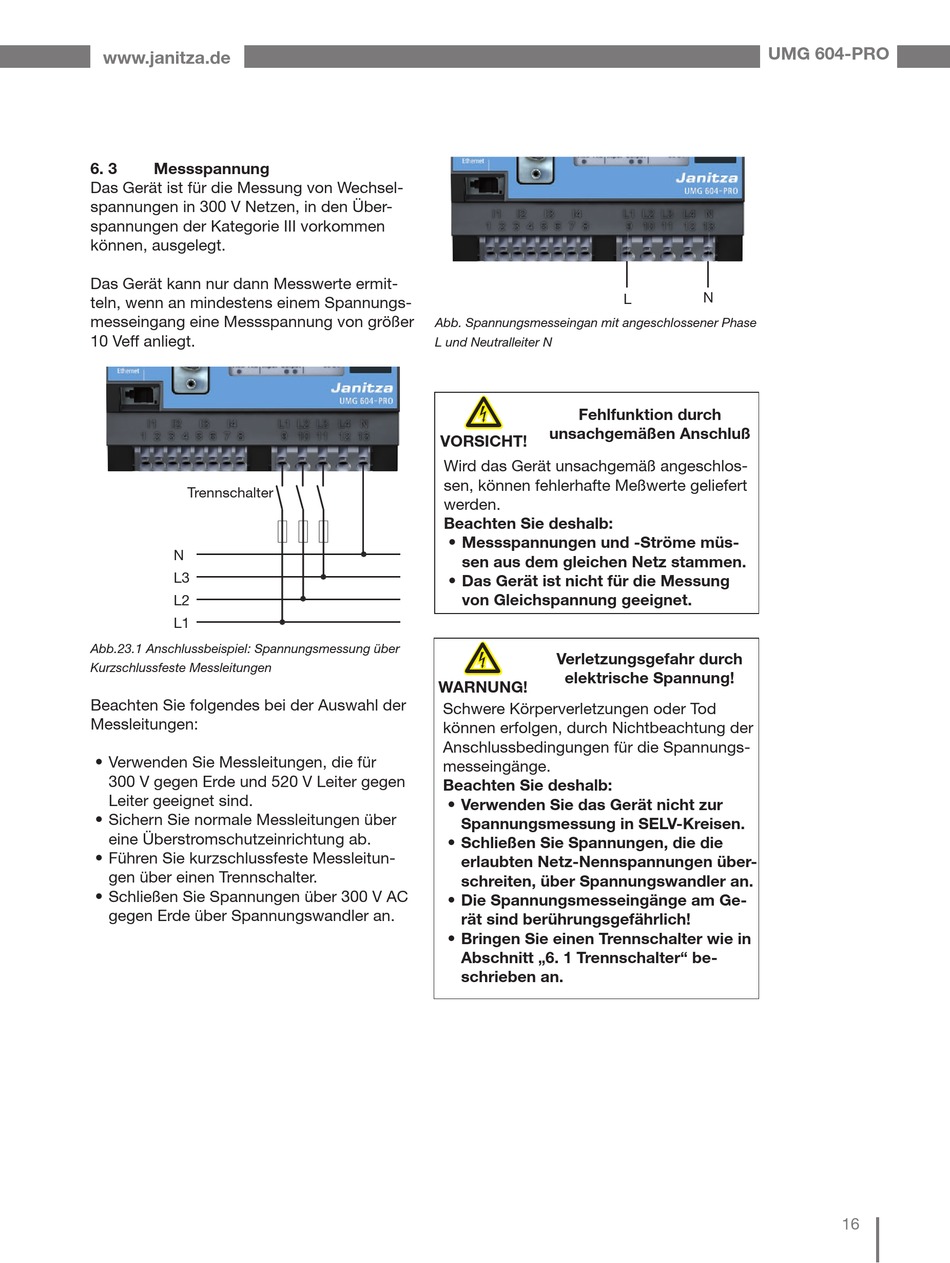

6. 3

Messspannung

Das Gerät ist für die Messung von Wechsel-
spannungen in 300 V Netzen, in den Über-
spannungen der Kategorie III vorkommen
können, ausgelegt.
Das Gerät kann nur dann Messwerte ermit-
teln, wenn an mindestens einem Spannungs-
messeingang eine Messspannung von größer
10 Veff anliegt.
Trennschalter
N
L3
L2
L1
Abb.23.1 Anschlussbeispiel: Spannungsmessung über
Kurzschlussfeste Messleitungen
Beachten Sie folgendes bei der Auswahl der
Messleitungen:
• Verwenden Sie Messleitungen, die für
300 V gegen Erde und 520 V Leiter gegen
Leiter geeignet sind.
• Sichern Sie normale Messleitungen über
eine Überstromschutzeinrichtung ab.
• Führen Sie kurzschlussfeste Messleitun-
gen über einen Trennschalter.
• Schließen Sie Spannungen über 300 V AC
gegen Erde über Spannungswandler an.
Abb. Spannungsmesseingan mit angeschlossener Phase
L und Neutralleiter N
c
Fehlfunktion durch
unsachgemäßen Anschluß
VORSICHT!
Wird das Gerät unsachgemäß angeschlos-
sen, können fehlerhafte Meßwerte geliefert
werden.
Beachten Sie deshalb:
• Messspannungen und -Ströme müs-
sen aus dem gleichen Netz stammen.
• Das Gerät ist nicht für die Messung
von Gleichspannung geeignet.
c
Verletzungsgefahr durch
elektrische Spannung!
WARNUNG!
Schwere Körperverletzungen oder Tod
können erfolgen, durch Nichtbeachtung der
Anschlussbedingungen für die Spannungs-
messeingänge.
Beachten Sie deshalb:
• Verwenden Sie das Gerät nicht zur
Spannungsmessung in SELV-Kreisen.
• Schließen Sie Spannungen, die die
erlaubten Netz-Nennspannungen über-
schreiten, über Spannungswandler an.
• Die Spannungsmesseingänge am Ge-
rät sind berührungsgefährlich!
• Bringen Sie einen Trennschalter wie in
Abschnitt „6. 1 Trennschalter" be-
schrieben an.
UMG 604-PRO
N
L
