janitza UMG 604 Betriebsanleitung

Power Analyser
UMG 604 / UMG 605
Schnelleinstieg
Ergänzung zur Betriebsanleitung UMG 604 / UMG 605
Installation

Kommunikations-Einstellungen über Ethernet

GridVis-Einstellungen

Janitza electronics GmbH
Vor dem Polstück 1
D-35633 Lahnau
Support Tel. +49 6441 9642-22
Fax +49 6441 9642-30
e-mail: info@janitza.de
Internet: http://www.janitza.de
5 Strommessung
Das UMG 604/605 ist für den Anschluss von
Stromwandlern mit Sekundärströmen von ../1A
und ../5A ausgelegt. Es können nur Wechselströ-
me und keine Gleichströme gemessen werden.
Jeder Strommesseingang kann dauerhaft mit
max. 6A oder für 1 Sekunde mit max. 100A be-
lastet werden.
m
Beachten Sie hierzu die beiliegende
Betriebsanleitung!
c
Die Strommesseingänge sind berüh-
S S
rungsgefährlich. N 1 2
S 1 S 2
L3
Verbraucher
S S
Abb. Anschlussbeispiel, Strommessung über 1 2
L2
Stromwandler.
S S
1 2
L1
Ethernet-Verbindung
10
konfigurieren
Feste IP-Adresse (Adr. 205, Inhalt = 0)
Adr. Bezeichnung
In einfachen Netzwerken ohne DHCP-Server
205 DHCP-Modus
muss die Netzwerkadresse (siehe Tabelle) direkt
0 = feste IP 1 = BootP
am Gerät eingestellt werden.
2 = DHCP-Client 3 = Zeroconf
300 IP-Adresse, xxx --- --- ---
BootP (Adr. 205, Inhalt = 1)
301 IP-Adresse, --- xxx --- ---
BootP erlaubt die vollautomatische Einbindung
302 IP-Adresse, --- --- xxx ---
eines UMG 604/605 in ein bestehendes Netz-
303 IP-Adresse, --- --- --- xxx
werk. BootP ist ein älteres Protokoll und hat nicht
304 IP-Mask, xxx --- --- ---
den Funktionsumfang von DHCP.
305 IP-Mask, --- xxx --- ---
DHCP-Modus (Adr. 205, Inhalt = 2) 306 IP-Mask, --- --- xxx ---
Durch DHCP ist die vollautomatische Einbindung 307 IP-Mask, --- --- --- xxx
eines UMG 604/605 in ein bestehendes Netz- 310 IP-Gateway, xxx --- --- ---
werk ohne weitere Konfiguration möglich. Beim 311 IP-Gateway, --- xxx --- ---
Start bezieht das UMG 604/605 vom DHCP-Ser- 312 IP-Gateway, --- --- xxx ---
ver automatisch die IP-Adresse, die Netzmaske 313 IP-Gateway, --- --- --- xxx
und das Gateway.
Werkseitig ist das UMG 604/605 auf „DHCP-
Client" voreingestellt.
Wie wird eine feste IP-Adresse
15
für den PC eingestellt?
Üblicherweise werden PCs im Firmennetz mit
DHCP betrieben. Falls Sie eine feste IP-Adresse
für den PC vergeben wollen (z.B. für eine direkte
Verbindung zwischen PC und UMG 604/605) ge-
hen Sie bitte wie folgt vor:
• Öffnen Sie das Netzwerk- und Freigabecen-
ter in der Systemsteuerung.
• Öffnen Sie über LAN-Verbindung das Sta-
tusfenster.
• Über Eigenschaften kann eine feste IP-Ad-
resse für den PC vergeben werden.
1
Sicherheitshinweise
c Wird das Gerät nicht gemäß der m Spannungen und Ströme die außer-
beiliegenden Betriebsanleitung halb des zulässigen Messbereiches
betrieben, so ist der Schutz nicht liegen können das Gerät zerstören.
mehr sichergestellt und es kann
m
Gefahr von dem Gerät ausgehen. Leiter aus Einzeldrähten müssen mit
Aderendhülsen versehen werden.
c
Vor Beginn der Arbeiten ist die Anla-
m
ge und das Gerät spannungsfrei zu Das UMG 604/605 ist nicht für die
schalten. Messung von Gleichspannungen ge-
eignet.
c Erdung von Stromwandlern
m
Ist für die Erdung der Sekundärwick- Nur Schraubsteckklemmen mit der
lung ein Anschluss vorgesehen, so gleichen Polzahl und der gleichen
muss dieser mit Erde verbunden wer- Bauart dürfen zusammengesteckt
den. werden.
c m
Spannungen über 300VAC gegen Die digitalen Ausgänge sind nicht
Erde müssen über Spannungswand- kurzschlussfest.
ler angeschlossen werden.
6 Spannungsmessung
Das UMG 604/605 ist für die Messung von
Wechselspannungen in 300V (Phase/Neutral) /
480 V (Phase/Phase) Netzen, in den Überspan-
nungen der Kategorie III vorkommen können,
ausgelegt.
Das UMG 604/605 kann nur dann Messwerte er-
mitteln, wenn an mindestens einem Spannungs-
messeingang eine Messspannung von größer
10Veff anliegt.
m
Beachten Sie hierzu die beiliegende
Betriebsanleitung!
Trennschalter
10A
c (UL listed)
Die Spannungsmesseingänge sind
berührungsgefährlich!
N
L3
Abb. Anschlussbeispiel: Spannungsmessung L2
über kurzschlussfeste Messleitungen.
L1
DHCP- oder Fest-IP-Modus
11
bestimmen
DHCP-Modus aktivieren (Voreinstellung) Feste IP-Adresse aktivieren
• Wechseln Sie wie beschrieben in den Pro- • Wechseln Sie wie beschrieben in den Pro-
grammier-Modus. grammier-Modus.
• Stellen Sie die Adresse 205 ein. Setzen Sie • Stellen Sie die Adresse 205 ein. Setzen Sie
hierzu über die Taste 2 die erste Ziffer auf hierzu über die Taste 2 die erste Ziffer auf
den Wert 2. Wechseln Sie anschließend mit den Wert 2. Wechseln Sie anschließend mit
Taste 1 zur zweiten Ziffer und stellen Sie Taste 1 zur zweiten Ziffer und stellen Sie
diese mit Taste 2 auf den Wert 0. Setzen Sie diese mit Taste 2 auf den Wert 0. Setzen Sie
analog die dritte Ziffer auf den Wert 5. analog die dritte Ziffer auf den Wert 5.
• Ist die Adresse eingestellt, wechseln Sie • Ist die Adresse eingestellt, wechseln Sie
mit Taste 1 zum Parameter. Setzen Sie über mit Taste 1 zum Parameter. Setzen Sie über
Taste 2 den Parameter auf den Wert 2 (vgl. Taste 2 den Parameter auf den Wert 0 (vgl.
Tabelle Schritt 10). Tabelle Schritt 10).
• Für weitere Einstellungen kommen Sie mit • Für weitere Einstellungen kommen Sie mit
Taste 1 wieder zur Eingabe der nächsten Taste 1 wieder zur Eingabe der nächsten
Adresse. Adresse.
m
Für eine sichergestellte Funktionsweise ist zu beachten, dass die Adresse 204 mit dem Wert
0 (Werkseinstellung) belegt ist!
Software GridVis
16
Einstellungen
Installieren Sie die Software GridVis auf Ihrem
Computer und fahren Sie folgendermaßen fort:
• Erstellen Sie über das Menü „Datei" ein
neues Projekt oder öffnen Sie ein existie-
rendes Projekt.
• Fügen Sie das neue Gerät in das Projekt ein
Abb. Verbindung konfigurieren
(z. B. über den Menü-Punkt „Neue Datei"
oder über das Kontext-Menü mittels rechter
Maustaste auf „Nach Gerätetyp").
• Setzen Sie unter „Verbindung konfigurie-
ren" den Verbindungstyp auf "TCP/IP".
• Geben Sie die IP-Adresse des UMG 604
ein (vgl. „IP-Adresse am Gerät auslesen",
Schritt 13).
• Führen Sie einen Verbindungstest durch.
• Nach erfolgreichem Verbindungstest kann
das Gerät über „Konfiguration" konfiguriert
werden.
Abb. Kontextmenü
2
Sicherheitshinweise
m Den Anschluss des UMG 604/605 an m In der Gebäudeinstallation muss ein
das Ethernet darf nur nach Rückspra- Trennschalter oder Leistungsschalter
che mit dem Netzwerk-Administrator für die Versorgungsspannung vorge-
durchführt werden! sehen sein.
Der Trennschalter muss in der Nähe
m
Die Polung der Versorgungsspan- des Gerätes angebracht und durch
nung für die digitalen Eingänge muss den Benutzer leicht zu erreichen sein.
beachtet werden! Der Schalter muss als Trennvorrich-
tung für dieses Gerät gekennzeichnet
m Messspannungen und Messströme sein.
müssen aus dem gleichen Netz stam- Spannungen, die über dem zulässi-
men. gen Spannungsbereich liegen, kön-
nen das Gerät zerstören.
m
Profibus, RS232, RS485 und Tempe-
raturmesseingang sind untereinander
nicht galvanisch getrennt.
Ethernet-Verbindung
7
herstellen
Stellen Sie über eine Direktverbindung oder über
Ethernet
PC UMG604/605
einen Switch/Router eine Verbindung zwischen
(gedrehtes Patch-Kabel)
PC und dem Gerät her.
Abb. Anschlussbeispiel: Direktverbindung
UMG 604/605 und PC. Beide Geräte benötigen
Es wird empfohlen, CAT5-Kabel zu verwenden.
eine feste IP-Adresse.
PC UMG604/605
Patch-Kabel Patch-Kabel
Switch
Abb. Anschlussbeispiel: UMG 604/605 und PC
benötigen eine feste IP-Adresse.
DHCP-
PC UMG604/605
Server
Patch-Kabel Patch-Kabel
Switch
Abb. Anschlussbeispiel: UMG 604/605 und PC
bekommen die IP-Adresse von einem
DHCP-Server automatisch zugewiesen.
Ethernet-Anschluss
12
Feste IP-Adresse einstellen
Wurde der DHCP-Modus deaktiviert und soll der Standard-Gateway einstellen
Zugriff über eine feste IP-Adresse erfolgen, so ist • Stellen Sie analog die IP-Adresse vom
die Geräte-IP-Adresse, die Subnetzmaske und Standard-Gateway (wenn vorhanden) über
die Gateway-Adresse einzutragen (vgl. Schritt die Adressen 310 bis 313 ein (vgl. Tabelle
10) Schritt 10).
Hinweis: Eine Gateway-Einstellung ist nor-
Geräte-IP-Adresse einstellen malerweise für die Konfiguration nicht nötig!
• Wechseln Sie in den Programmier-Modus.
• Stellen Sie wie beschrieben die Adresse
300 ein und setzen Sie den ersten Dreier-
block der Geräte-IP-Adresse (vgl. Tabelle Beispiel:
Schritt 10). IP-Adresse: 192.168.178.111
• Stellen Sie danach die Adresse 301 ein und Subnetzmaske: 255.255.255.0
vergeben Sie den zweiten Dreierblock der
Geräte-IP-Adresse. In diesem Fall ist der Computer wie folgt
• Vervollständigen Sie die Eingaben über die einzustellen:
Adressen 302 und 303. IP-Adresse: 192.168.178.112
Subnetzmaske: 255.255.255.0
Subnetzmaske einstellen
• Stellen Sie analog der Einstellungen zur Bitte beachten Sie hierzu Schritt 13 - 15!
Geräte-IP-Adresse die Subnetzmaske über
die Adressen 304 bis 307 ein (vgl. Tabelle
Schritt 10).
Software GridVis
17
Geräte-Konfiguration
Öffnen Sie im Projekte-Fenster mit einem rech-
ten Mausklick auf das Gerät das Kontext-Menü
und wählen Sie „Konfiguration" aus.
• Vergeben Sie unter „Identität" einen indivi-
duellen Gerätenamen.
• Setzen Sie unter „Wandler" das Span-
nungs- bzw. Stromwandler-Verhältnis.
• Setzen Sie unter „Anschlussvarianten" für
die Spannungs- und Strommessung die
Abb. Geräte-Konfigurationsmenü, Wandler-
Anschlussvariante des Gerätes (siehe Be-
einstellungen
triebsanleitung).
• Wählen Sie unter „Nominalwerte" die Netz-
frequenz entsprechend der vorhandenen
m
Die in dieser Kurzübersicht beschriebenen
Netzverhältnisse. Für ein Erkennen von Er-
Punkte der Geräte-Konfiguration stellen
eignissen (Über-/Unterspannung und Über-
nur die Basis-Einstellungen dar. Weitere
strom) werden die Nominalwerte als Bezug
Geräte-Einstellungen sind zweckmäßig
benötigt.
und für verschiedene Funktionen notwen-
dig.
3
Allgemeines Einbauort wählen
Bitte lesen Sie die beiliegende Bedienungsanlei- Das UMG 604/605 kann in Schaltschränken oder
tung sowie alle weiteren Publikationen, die zum in Installationskleinverteilern nach DIN 43880
Arbeiten mit diesem Produkt (insbesondere für eingebaut werden. Die Montage erfolgt auf einer
die Installation, den Betrieb oder die Wartung) 35mm Tragschiene nach DIN EN 60715. Die Ein-
hinzugezogen werden müssen. baulage ist beliebig.
Beachten Sie hierbei alle Sicherheitsvorschriften
sowie Warnhinweise. Sollten Sie den Hinweisen
nicht folgen, kann dies Personenschäden oder/
und Schäden am Produkt hervorrufen.
Dieses Gerät ist ausschließlich durch Fachkräfte
zu betreiben und instandzuhalten.
m
Wird das Gerät nicht gemäß der Be-
triebsanleitung betrieben, so ist der
Schutz nicht mehr sichergestellt und
es kann Gefahr von dem Gerät aus-

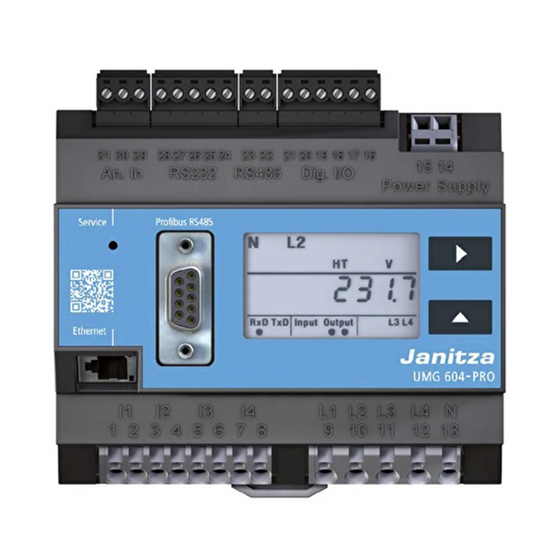

gehen. Abb. UMG 604 auf Tragschiene
nach DIN EN 60715.
8 Tastenfunktionen
Taste „kurz" betätigen:
• vorwärts blättern
• Ziffer/Wert +1
Taste „lang" betätigen:
• rückwärts blättern
• Ziffer/Wert -1
Beide Tasten gleichzeitig für etwa 1 Sekunde ge-
drückt halten:
• Wechsel zwischen Anzeige-Modus und
Programmier-Modus
Die Bedienung des UMG 604/605 erfolgt über
die Tasten 1 und 2.
Taste 1 und Taste 2
13
Computereinstellungen
Stellen Sie sicher, dass Ihr PC mit dem gleichen Verbindung überprüfen
Subnetz wie das UMG verbunden ist.
IP-Adresse am Gerät auslesen:
Aus diesem Grund muss die IP-Adresse in den Wechseln Sie beim UMG in den Programmier-
ersten drei Blöcken identisch mit der UMG-IP- modus. Stellen Sie über die Taste 1 und 2 die
Adresse sein. Die letzten drei Ziffern (xxx) der Adresse 300 ein und notieren Sie sich den 3er-
Adresse müssen sich von der UMG-IP-Adresse Block im Content-Bereich. Führen Sie diesen
unterscheiden. Schritt analog für die Adressen 301 bis 303
Die Subnetzmaske muss 100% in allen vier Blö- durch (vgl. Tabelle unter Schritt 10).
cken übereinstimmen.
Geräteverbindung überprüfen:
Beispiel IP-Adresse: 192.168.211.xxx • Drücken Sie die Windows-Taste und öffnen
Subnet-Maske: 255.255.255.0 Sie das „DOS"-Fenster mit der Eingabe von
„CMD" gefolgt mit der Return-Taste.
• Wird das UMG im DHCP-Modus betrieben, • Führen Sie den Befehl „ping" gefolgt mit
so wird die IP-Adresse des Gerätes auto- der Geräte-IP-Adresse aus (z.B. „ping
matisch vergeben (vgl. Schritt 11). 192.168.211.27").
• Im Modus „Feste IP-Adresse" muss die Ad- • Wird das Gerät über den Befehl erreicht, so
resse des Gerätes über die entsprechenden erfolgt eine positive Antwort.
Parameter eingestellt sein (vgl. Schritt 12).
Durch Eingabe der Geräte-IP-Adresse in einem
Webbrowser (z.B. „http://192.168.211.27") kann
zusätzlich die Verbindung überprüft und die Ge-
räte-Homepage aufgerufen werden.
Software GridVis
18
Geräte-Konfiguration
• Überprüfen/Konfigurieren Sie unter „Auf-
zeichnungskonfiguration" die Aufzeichnun-
gen, die das Messgerät speichern soll. Eine
Aufzeichnung enthält einen Messwert oder
den Mittelwert des Messwertes.
• Sollen Aufzeichnungen von Transienten
und Ereignissen mit den Aufzeichnungen
anderer Messstellen verglichen werden,
empfiehlt es sich die Uhrzeit mit einem Zeit-
server zu vergleichen. Aktivieren Sie hierbei
den Dienst und tragen Sie einen NTP-Zeit-
server ein.
Abb. Geräte-Aufzeichnungskonfiguration
m
Wurden innerhalb der Geräte-Konfiguration
Änderungen durchgeführt, so müssen diese
über die Schaltfläche „Übertragen" auf dem
Gerät gespeichert werden.
4 Versorgungsspannung Uh
Versorgungsspannung anlegen
Sicherung
Für den Betrieb des UMG 604/605 ist eine Ver- Trennvorrichtung
sorgungsspannung erforderlich. Die Art und
Höhe der erforderlichen Versorgungsspannung
ist auf dem Typenschild vermerkt.
Stellen Sie vor dem Anlegen der Versorgungs-
spannung sicher, dass Spannung und Frequenz
mit den Angaben auf dem Typenschild überein-
stimmen!
Die Anschlussleitungen für die Versorgungs-
spannung müssen über eine UL gelistete Siche-
rung (6A Typ C) abgesichert werden.
c
Die Eingänge für die Versorgungs-
spannung sind berührungsgefähr-
Abb. Anschlussbeispiel für die
lich!
Versorgungsspannung Uh.
9 Programmier-Modus
Im Programmier-Modus können die wichtigsten,
für den Betrieb des UMG 604/605 notwendigen
Einstellungen, angezeigt und geändert werden.
In der Betriebsanleitung sind die Adressen für
die wichtigsten Einstellungen aufgelistet. Weitere
Einstellungen können Sie mit der zum Lieferum-
fang gehörenden Software GridVis durchführen.
Betätigt man die Tasten 1 und 2 gleichzeitig für
PRG
etwa 1 Sekunde, wird über die Passwort-Abfrage
in den Programmier-Modus gewechselt.
Der Programmier-Modus wird in der Anzeige
durch den Text „PRG" gekennzeichnet. Die erste
Address Content
Ziffer der Adresse blinkt.
Befindet man sich im Programmier-Modus und
hat für ca. 60 Sekunden keine Taste betätigt,
oder betätigt die Tasten 1 und 2 für etwa 1 Se- Abb. Anzeigenbeispiel „Programmier-Mo-
kunde gleichzeitig, so kehrt das Gerät in den dus", Adresse 000 mit dem Inhalt 5.000.
Anzeige-Modus zurück.
IP-Adresse des Computers
14
überprüfen:
• Windows-Taste drücken. • Öffnen Sie im Netzwerk- und Freigabecen-
• „DOS"-Fenster mit der Eingabe von „CMD" ter mit einem Klick auf LAN-Verbindung das
gefolgt mit der Return-Taste öffnen. Statusfenster der LAN-Verbindung.
• „Ipconfig" eingeben. • Über die Schaltfläche Details wird die IP-
• Die IP-Adresse und die Subnetzmaske Ihres Adresse und die Subnetzmaske angezeigt.
PCs wird angezeigt.
• Über das Netzwerk- und Freigabecenter in
der Systemsteuerung können die benötig-
ten Informationen (IP-Adresse, Subnetz-
maske) auch eingesehen werden:
